Thermodynamische Eigenschaften von Flüssigkeiten sind entscheidend für das Verständnis ihres Verhaltens in Prozessen wie Heizung, Kühlung und Energieumwandlung.

Vier Arten von thermodynamischen Eigenschaften von Flüssigkeiten

Im Bereich der Thermodynamik sind die Eigenschaften von Flüssigkeiten von entscheidender Bedeutung, um das Verhalten und die Wechselwirkungen von Flüssigkeiten unter verschiedenen Bedingungen zu verstehen. Diese Eigenschaften helfen Ingenieuren und Wissenschaftlern, Prozesse wie Heizung, Kühlung und Energieumwandlung effizient zu planen und zu optimieren. Hier sind vier wichtige Arten von thermodynamischen Eigenschaften von Flüssigkeiten:

1. Thermische Eigenschaften

Thermische Eigenschaften beschreiben, wie eine Flüssigkeit auf Temperaturänderungen reagiert. Zu diesen Eigenschaften gehören:

• Wärmekapazität (c_p, c_v): Die Wärmekapazität gibt an, wie viel Wärmeenergie erforderlich ist, um die Temperatur einer Flüssigkeit um eine bestimmte Menge zu erhöhen. Sie wird in Joule pro Kilogramm und Kelvin (J/kg·K) gemessen.
• Wärmeleitfähigkeit (λ): Die Wärmeleitfähigkeit ist ein Maß für die Fähigkeit einer Flüssigkeit, Wärme zu leiten. Sie wird in Watt pro Meter und Kelvin (W/m·K) gemessen.
• Thermische Diffusivität (α): Die thermische Diffusivität beschreibt, wie schnell sich Wärme in einer Flüssigkeit verteilt. Sie wird durch die Gleichung α = λ / (ρ * c_p) bestimmt, wobei ρ die Dichte der Flüssigkeit ist.

2. Mechanische Eigenschaften

Mechanische Eigenschaften beschreiben das Verhalten einer Flüssigkeit unter mechanischen Kräften. Zu diesen Eigenschaften gehören:

• Viskosität (η): Die Viskosität ist ein Maß für den Widerstand einer Flüssigkeit gegen Fließen. Sie wird in Pascal-Sekunden (Pa·s) gemessen.
• Oberflächenspannung (γ): Die Oberflächenspannung ist die Kraft, die auf die Oberfläche einer Flüssigkeit wirkt und sie zusammenhält. Sie wird in Newton pro Meter (N/m) gemessen.
• Kompressibilität (β): Die Kompressibilität gibt an, wie viel sich das Volumen einer Flüssigkeit unter Druck verändert. Sie wird in Pascal^-1 (Pa^-1) gemessen.

3. Chemische Eigenschaften

Chemische Eigenschaften beziehen sich auf die chemische Zusammensetzung und Wechselwirkung der Flüssigkeit. Dazu gehören:

• Phasengleichgewicht: Das Phasengleichgewicht beschreibt das Gleichgewicht zwischen verschiedenen Phasen (z. B. flüssig, gasförmig) einer Substanz.
• Reaktionsenthalpie (ΔH): Die Reaktionsenthalpie ist die Wärmeenergie, die bei einer chemischen Reaktion freigesetzt oder absorbiert wird. Sie wird in Joule gemessen.
• Löslichkeit: Die Löslichkeit beschreibt, wie gut eine Substanz in einer Flüssigkeit gelöst werden kann.

4. Thermodynamische Zustandsgrößen

Zustandsgrößen sind Größen, die den Zustand eines Systems beschreiben. Wichtige thermodynamische Zustandsgrößen von Flüssigkeiten sind:

• Temperatur (T): Die Temperatur ist ein Maß für die mittlere kinetische Energie der Moleküle in einer Flüssigkeit. Sie wird in Celsius (°C) oder Kelvin (K) gemessen.
• Druck (p): Der Druck ist die Kraft pro Flächeneinheit, die auf eine Flüssigkeit ausgeübt wird. Er wird in Pascal (Pa) gemessen.
• Volumen (V): Das Volumen ist der Raum, den eine Flüssigkeit einnimmt und wird in Litern (L) oder Kubikmetern (m^3) gemessen.
• Dichte (ρ): Die Dichte ist die Masse pro Volumeneinheit einer Flüssigkeit und wird in Kilogramm pro Kubikmeter (kg/m^3) gemessen.

Das Verständnis dieser thermodynamischen Eigenschaften ist grundlegend, um Flüssigkeiten in verschiedenen technologischen Prozessen zu nutzen und zu analysieren, sei es in der Heizungs- und Klimatechnik, in Motoren oder in der Chemieindustrie.

Detaillierte Beschreibung der 12 Arten der Wärmeflussanalyse im Wärmemanagement für verbesserte Effizienz und Lebensdauer von Systemen in Elektronik, Automobil und Gebäudetechnik.

12 Arten der Wärmeflussanalyse im Wärmemanagement

Die Wärmeflussanalyse ist ein wesentlicher Bestandteil des Wärmemanagements, insbesondere in Bereichen wie Elektronik, Automobil und Gebäudetechnik. Sie hilft dabei, die Effizienz von Systemen zu verbessern, Überhitzung zu vermeiden und die Lebensdauer von Komponenten zu verlängern. Im Folgenden werden 12 Arten der Wärmeflussanalyse vorgestellt, die im Wärmemanagement verwendet werden.

Leitung

Konvektion

Strahlung

FDM (Finite-Differenz-Methode)

FEM (Finite-Elemente-Methode)

CFD (Computational Fluid Dynamics)

Transiente Analyse

Steady-State-Analyse

Analytische Methoden

Experimentelle Methoden

Kombinierte Wärmeübertragungsmethoden

Werkzeuge zur thermischen Modellierung

Leitung

Die Wärmeleitung erfolgt durch feste Materialien, und die Wärme breitet sich von Regionen höherer Temperatur zu Regionen niedrigerer Temperatur aus. Die Analyse der Wärmeleitung basiert auf Fourier’s Gesetz der Wärmeleitung:

Q = -k \cdot A \cdot \frac{\partial T}{\partial x}

wobei Q der Wärmefluss, k die Wärmeleitfähigkeit, A die Querschnittsfläche und \frac{\partial T}{\partial x} der Temperaturgradient ist.

Konvektion

Konvektion beschreibt den Wärmeübergang zwischen einer festen Oberfläche und einem Fluid, das an der Oberfläche vorbeiströmt. Das Newton’sche Abkühlungsgesetz beschreibt den Prozess:

Q = h \cdot A \cdot (T_s – T_\infty)

wobei h der Konvektionswärmeübergangskoeffizient, A die Fläche, T_s die Oberflächentemperatur und T_\infty die Temperatur des Fluids ist.

Strahlung

Wärmestrahlung ist die Übertragung elektromagnetischer Energie in Form von Strahlung. Sie wird durch das Stefan-Boltzmann-Gesetz beschrieben:

Q = \epsilon \cdot \sigma \cdot A \cdot (T^4_s – T^4_e)

wobei \epsilon der Emissionsgrad, \sigma die Stefan-Boltzmann-Konstante, A die Fläche und T_s und T_e die Temperaturen der strahlenden und der umgebenden Oberfläche sind.

FDM (Finite-Differenz-Methode)

Die FDM nutzt diskrete Differenzengleichungen, um die partiellen Differenzialgleichungen der Wärmeleitung zu lösen. Sie teilt das Problemgebiet in ein Gitter auf und verwendet Näherungen für die Ableitungen.

FEM (Finite-Elemente-Methode)

Die FEM zerlegt das Problemgebiet in kleinere, einfachere Teilelemente und verwendet Variationsmethoden, um die Wärmeleitungsgleichungen zu nähern und zu lösen. FEM ist besonders nützlich für komplexe Geometrien und inhomogene Materialien.

CFD (Computational Fluid Dynamics)

CFD verwendet numerische Analysen und Algorithmen, um Probleme der Fluidströmung und des Wärmeübergangs zu lösen. Es ist besonders wertvoll zur Analyse von Konvektionsprozessen in komplexen Systemen.

Transiente Analyse

Die transiente Analyse untersucht den zeitabhängigen Wärmefluss und die Temperaturverteilung in einem System. Dies ist wichtig für Systeme, die sich mit der Zeit verändern, wie z.B. in thermischen Schaltvorgängen.

Steady-State-Analyse

Die Steady-State-Analyse betrachtet den stationären Zustand, in dem sich die Temperaturen und der Wärmefluss im System nicht mehr zeitlich ändern. Diese Art der Analyse ist nützlich für das Design langlebiger Systeme.

Analytische Methoden

Analytische Methoden verwenden mathematische Gleichungen und Formeln, um Lösungen für Wärmeleitungsprobleme zu finden. Sie sind oft auf einfache Geometrien und Randbedingungen beschränkt.

Experimentelle Methoden

Experimente und Messungen in realen Systemen werden verwendet, um die tatsächlichen Wärmeflussbedingungen zu prüfen und Modelle zu validieren. Dies umfasst die Verwendung von Thermoelementen, Infrarotkameras und Wärmeflussmessern.

Kombinierte Wärmeübertragungsmethoden

In vielen realen Szenarien treten Leitung, Konvektion und Strahlung gleichzeitig auf. Die kombinierte Analyse berücksichtigt alle drei Phänomene, um eine umfassendere Bewertung des Wärmeflusses zu ermöglichen.

Werkzeuge zur thermischen Modellierung

Es gibt viele Software-Tools zur thermischen Modellierung, wie ANSYS, COMSOL und MATLAB. Diese Werkzeuge bieten leistungsstarke Funktionen zur Simulation und Analyse von Wärmeübertragungsprozessen.

Durch die Anwendung dieser verschiedenen Methoden können Ingenieure und Wissenschaftler ein besseres Verständnis für Wärmefluss und Wärmemanagement entwickeln, was zu effizienteren und zuverlässigeren Systemen führt.

Hier sind sechs wesentliche Arten von Temperaturmessgeräten: Thermometer, Thermoelemente, Widerstandsthermometer (RTDs), Thermistoren, Infrarot-Thermometer und Temperaturmessstreifen.

6 Arten von Temperaturmessgeräten

Temperaturmessung ist in vielen Bereichen der Ingenieurwissenschaften und der industriellen Prozesse von entscheidender Bedeutung. Verschiedene Arten von Temperaturmessgeräten werden entwickelt, um genaue und zuverlässige Messungen unter unterschiedlichen Bedingungen zu gewährleisten. Hier sind sechs wichtige Arten von Temperaturmessgeräten, die häufig verwendet werden:

• Thermometer
• Thermoelemente
• Widerstandsthermometer (RTDs)
• Thermistoren
• Infrarot-Thermometer
• Temperaturmessstreifen

1. Thermometer

Das gewöhnlichste Temperaturmessgerät ist das Thermometer. Es arbeitet meist auf der Basis der thermischen Ausdehnung von Flüssigkeiten wie Quecksilber oder Alkohol. Wenn sich die Temperatur ändert, ändert sich das Volumen der Flüssigkeit und zeigt die Temperatur auf einer Skala an.

2. Thermoelemente

Thermoelemente bestehen aus zwei verschiedenen Metallen, die an einem Ende verbunden sind. Diese Verbindung erzeugt eine Thermospannung (\(V\)) in Abhängigkeit von der Temperaturdifferenz (\(\Delta T\)) zwischen den beiden Enden des Thermoelements, die durch die Seebeck-Effect beschrieben wird:

\(V = \alpha \cdot \Delta T\)

3. Widerstandsthermometer (RTDs)

RTDs nutzen den Widerstandswechsel eines Leitermaterials mit der Temperatur. Platin ist das am häufigsten verwendete Material, da es eine nahezu lineare Beziehung zwischen Widerstand und Temperatur hat. Der Widerstand (\(R\)) eines RTDs bei einer bestimmten Temperatur kann durch die folgende Gleichung beschrieben werden:

\(R_T = R_0 (1 + \alpha (T – T_0))\)

4. Thermistoren

Thermistoren sind temperaturabhängige Widerstände, die aus Halbleitermaterialien hergestellt werden. Sie haben normalerweise eine viel höhere Empfindlichkeit als RTDs und sind in NTC (negativer Temperaturkoeffizient) und PTC (positiver Temperaturkoeffizient) unterteilt:

• NTC: Widerstand sinkt mit steigender Temperatur.
• PTC: Widerstand steigt mit steigender Temperatur.

5. Infrarot-Thermometer

Diese Geräte messen die durch Objekte emittierte Infrarotstrahlung. Sie sind besonders nützlich für die berührungslose Temperaturmessung in gefährlichen oder schwer erreichbaren Bereichen. Die emittierte Strahlung (\(E\)) wird oft durch das Stefan-Boltzmann-Gesetz beschrieben:

\(E = \sigma T^4\)

6. Temperaturmessstreifen

Diese Streifen sind mit einer thermochromischen Substanz beschichtet, die ihre Farbe bei bestimmten Temperaturen ändert. Sie bieten eine einfache, kostengünstige Methode zur Temperaturüberwachung, sind jedoch weniger genau als andere Methoden.

Zusammengefasst bieten diese Temperaturmessgeräte verschiedene Möglichkeiten zur genauen Temperaturüberwachung. Die Wahl des richtigen Geräts hängt von der Anwendung und den spezifischen Anforderungen ab.

Im Bauwesen spielen Wärmedämmstoffe wie Mineralwolle, Polystyrol und Polyurethan eine entscheidende Rolle für die Energieeffizienz und Wärmeisolierung von Gebäuden.

3 Arten von Wärmedämmstoffen im Bauwesen

Wärmedämmstoffe spielen eine entscheidende Rolle im Bauwesen, da sie die Wärmeverluste minimieren und die Energieeffizienz von Gebäuden verbessern. In diesem Artikel betrachten wir drei verbreitete Arten von Wärmedämmstoffen: Mineralwolle, Polystyrol und Polyurethan.

1. Mineralwolle

Mineralwolle, auch bekannt als Steinwolle oder Glaswolle, ist ein weit verbreiteter Wärmedämmstoff. Dieser Dämmstoff wird aus natürlichen oder recycelten Materialien wie Basalt, Diabas oder Recyclingglas hergestellt.

• Vorteile: Mineralwolle hat ausgezeichnete Wärme- und Schalldämmeigenschaften, ist nicht brennbar und widersteht Schimmel und Ungeziefer.
• Nachteile: Die Handhabung erfordert Vorsicht, da die feinen Fasern die Haut und Atemwege reizen können. Außerdem kann es in extrem feuchten Bedingungen seine Dämmwirkung verlieren.

2. Polystyrol

Polystyrol, in Form von expandiertem Polystyrol (EPS) oder extrudiertem Polystyrol (XPS), wird häufig in Bauprojekten verwendet. EPS ist bekannt als Styropor, während XPS festere Strukturen hat und eine höhere Druckfestigkeit aufweist.

• Vorteile: Polystyrol ist leicht, einfach zu installieren und bietet gute Wärmedämmeigenschaften. Es ist auch feuchtigkeitsbeständig und eignet sich gut für Anwendungen, die direktem Kontakt mit Wasser ausgesetzt sind.
• Nachteile: Polystyrol ist brennbar und kann bei der Verbrennung toxische Gase freisetzen. Außerdem hat es eine geringere Schallisolierung im Vergleich zu Mineralwolle.

3. Polyurethan

Polyurethan-Dämmstoffe bestehen aus einem Porensystem, das eine hervorragende Wärmedämmung bietet. Polyurethan kann als starres Schaumplattenmaterial oder in Form von Sprühschaum verwendet werden.

• Vorteile: Polyurethan weist eine sehr niedrige Wärmeleitfähigkeit (\(\lambda\)-Wert) auf und bietet daher exzellente Dämmwerte. Es ist leicht, langlebig und resistent gegen Feuchtigkeit und Schimmel.
• Nachteile: Polyurethan ist teurer als andere Dämmstoffe und bei der Installation ist darauf zu achten, geeigneten Atemschutz zu tragen, um den Kontakt mit den chemischen Bestandteilen zu minimieren. Es ist ebenfalls brennbar und kann wie Polystyrol toxische Gase freisetzen.

Schlussfolgerung

Die Wahl des richtigen Wärmedämmstoffs im Bauwesen hängt von verschiedenen Faktoren ab, wie Kosten, Brennbarkeit, Feuchtigkeitsbeständigkeit und spezifische Anwendungsanforderungen. Mineralwolle, Polystyrol und Polyurethan sind drei der am häufigsten verwendeten Dämmstoffe und jeder hat seine eigenen Vor- und Nachteile, die bei der Planung eines Bauprojekts berücksichtigt werden sollten.

Thermische Pufferung in energieeffizienten Häusern: Erfahren Sie, wie thermische Puffersysteme die Temperatur stabil halten und den Energieverbrauch reduzieren.

Thermische Pufferung in energieeffizienten Häusern

Thermische Pufferung ist ein entscheidender Faktor für die Energieeffizienz von Wohngebäuden. Durch den Einsatz von thermischen Puffersystemen können Wohnhäuser die Temperatur im Innenbereich stabil halten und den Energieverbrauch reduzieren.

Was ist thermische Pufferung?

Thermische Pufferung bezeichnet die Fähigkeit eines Materials oder Systems, Wärme zu speichern und später wieder abzugeben. Diese Technologie nutzt Materialien mit hoher Wärmekapazität, um Wärmeenergie während warmer Perioden aufzunehmen und während kälterer Perioden freizusetzen. Dadurch wird die Notwendigkeit für Heizung und Kühlung reduziert, was zu einer erhöhten Energieeffizienz führt.

Warum ist thermische Pufferung wichtig?

Durch die Nutzung thermischer Pufferung können Häuser auf natürliche Weise angenehme Temperaturen erreichen und aufrechterhalten. Dies bedeutet weniger Abhängigkeit von Heiz- und Kühlsystemen, was zu niedrigeren Energiekosten und einem geringeren CO₂-Ausstoß führt.

Wie funktioniert thermische Pufferung?

Thermische Pufferung funktioniert durch die Speicherung und Freisetzung von Wärmeenergie. Hier sind die wesentlichen Schritte:

Ein Material wie Beton, Wasser oder Phase-Change-Materialien (PCM) absorbiert Wärmeenergie von der Umgebung.

Wenn die Umgebungstemperatur sinkt, gibt das Material die gespeicherte Wärme langsam wieder ab.

Durch diesen Prozess bleibt die Innentemperatur des Gebäudes stabil, selbst bei schwankenden Außentemperaturen.

Materialien für thermische Pufferung

Verschiedene Materialien können für die thermische Pufferung verwendet werden, darunter:

Beton: Beton hat eine hohe Wärmekapazität und eignet sich hervorragend zur Speicherung von Wärme.

Wasser: Wasser kann große Mengen von Wärmeenergie speichern und ist oft in thermischen Speichersystemen zu finden.

Phase-Change-Materialien (PCM): Diese Materialien ändern ihren Zustand bei einer bestimmten Temperatur und können dabei große Mengen an Wärme aufnehmen oder freisetzen.

Vorteile der thermischen Pufferung

Die Verwendung thermischer Pufferung in Gebäuden bietet mehrere Vorteile:

Reduzierter Energieverbrauch: Weniger Bedarf an aktiven Heiz- und Kühlsystemen.

Komfortable Innentemperaturen: Stabile Raumtemperaturen erhöhen das Komfortniveau der Bewohner.

Langlebigkeit: Materialien wie Beton und PCM haben eine lange Lebensdauer und erfordern wenig Wartung.

Umweltfreundlich: Geringerer Energieverbrauch bedeutet eine Reduktion der CO₂-Emissionen.

Anwendungen von thermischer Pufferung

Thermische Pufferung kann in verschiedenen Bereichen eingesetzt werden, wie:

Wohngebäude: Wohnhäuser profitieren durch reduzierte Heiz- und Kühlkosten.

Gewerbegebäude: Effiziente Temperaturregelung in großen Bürogebäuden und Einkaufszentren.

Industrie: Beibehaltung optimaler Temperaturen in Lagerhallen und Produktionsstätten.

Schlussfolgerung

Thermische Pufferung ist eine effektive Methode, um die Energieeffizienz in Gebäuden zu erhöhen. Durch den Einsatz geeigneter Materialien und Systeme können Häuser nicht nur komfortabler, sondern auch umweltfreundlicher und kosteneffizienter werden. Ein tieferes Verständnis und die Implementierung dieser Technologie können zu nachhaltigerem Wohnen und einem geringeren ökologischen Fußabdruck beitragen.

Methoden zur Verbesserung des Wärmeübergangs umfassen Vergrößerung der Fläche, Erhöhung der Temperaturdifferenz, turbulente Strömungen, geeignete Materialien und effiziente Wärmetauscher.

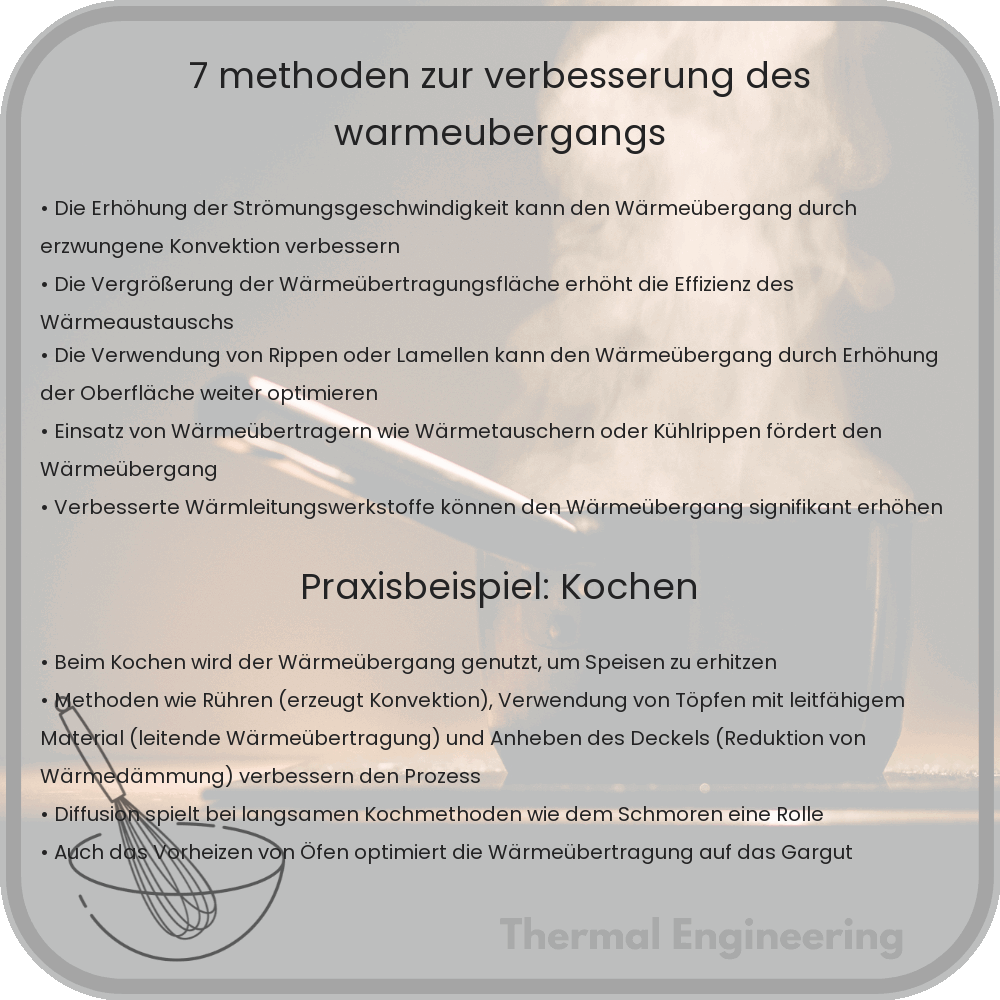

7 Methoden zur Verbesserung des Wärmeübergangs

Der Wärmeübergang ist ein zentraler Bereich der Thermotechnik und spielt eine wichtige Rolle bei zahlreichen industriellen Prozessen. Die Effizienz eines Systems kann erheblich verbessert werden, indem der Wärmeübergang optimiert wird. Im Folgenden werden sieben Methoden vorgestellt, die zur Verbesserung des Wärmeübergangs genutzt werden können.

Vergrößerung der Wärmeübertragungsfläche

Eine einfache Methode zur Verbesserung des Wärmeübergangs besteht darin, die Fläche, über die die Wärme übertragen wird, zu vergrößern. Dies kann durch den Einsatz von Rippen oder Flossen erreicht werden, die die Oberfläche erhöhen und somit mehr Wärme übertragen können.

Erhöhung der Temperaturdifferenz

Da der Wärmeübergang direkt proportional zur Temperaturdifferenz (\(\Delta T\)) zwischen den beteiligten Medien ist (\(Q = h \cdot A \cdot \Delta T\)), kann durch Erhöhung dieser Differenz die Wärmeübertragung gesteigert werden. In vielen praktischen Anwendungen bedeutet dies, die Temperatur des heißen Mediums zu erhöhen oder die des kalten Mediums zu senken.

Verbesserung der Strömungseigenschaften

Die Strömungsgeschwindigkeit des Mediums kann den Wärmeübergang erheblich beeinflussen. Turbulente Strömungen fördern den Wärmeübergang stärker als laminare. Daher werden oft Methoden zur Erzeugung turbulenter Strömungen genutzt, wie zum Beispiel das Einführen von Turbulatoren.

Wahl geeigneter Materialien

Die Wärmeleitfähigkeit (\(\lambda\)) der verwendeten Materialien ist entscheidend für den Wärmeübergang. Materialien mit hoher Wärmeleitfähigkeit wie Kupfer oder Aluminium sind besonders geeignet, um den Wärmeübergang zu verbessern.

Wärmetauscher-Design

Ein effizient gestalteter Wärmetauscher kann den Wärmeübergang wesentlich verbessern. Dies umfasst den Einsatz von Gegenstrom-Wärmetauschern, die aufgrund des kontinuierlichen Temperaturunterschieds zwischen den Medien besonders effektiv sind, sowie die Optimierung der Geometrie und des Materialeinsatzes des Wärmetauschers.

Phasenwechselmedien

Der Einsatz von Phasenwechselmedien, die bei einem bestimmten Punkt von einer Phase (zum Beispiel flüssig) in eine andere Phase (zum Beispiel gasförmig) übergehen, kann die Effizienz des Wärmetransfers erheblich steigern. Ein bekanntes Beispiel ist die Verwendung von Kühlmitteln in Kühlsystemen.

Nutzung von Wärmeleitpasten oder -folien

Wärmeleitpasten oder -folien können zwischen Oberflächen aufgebracht werden, um den Wärmeübergang zu verbessern. Diese Materialien füllen kleine Lücken und Unebenheiten zwischen den Kontaktflächen auf, wodurch der Wärmeübergang erhöht wird.

Durch die Kombination dieser Methoden kann der Wärmeübergang in vielen industriellen und technischen Anwendungen optimiert werden, was zu einer verbesserten Effizienz und Leistung der Systeme führt.

Erfahren Sie die 9 Mechanismen der Wärmeübertragung beim Sieden und wie sie in Ingenieuranwendungen die Effizienz und Sicherheit verbessern.

9 Arten von Wärmeübertragungsmechanismen beim Sieden

Das Sieden ist ein komplexer Prozess der Wärmeübertragung, der in vielen Ingenieuranwendungen eine große Rolle spielt. Es gibt verschiedene Mechanismen und Phasen, durch die Wärme übertragen wird, wenn eine Flüssigkeit siedet. Hier sind die neun häufigsten Arten von Wärmeübertragungsmechanismen beim Sieden:

Naturkonvektion: Bevor das Sieden beginnt, wird die Wärme durch Naturkonvektion übertragen. Diese tritt auf, wenn ein Temperaturunterschied besteht, der die Flüssigkeit zum Fließen bringt.

Blasenbildung: Sobald die Temperatur der Flüssigkeit die Siedetemperatur erreicht, beginnen Blasen im Flüssigkeitsinneren zu entstehen. Diese Blasen tragen Wärme von der heißen Oberfläche in die Flüssigkeit.

Blasenwachstum und -kollaps: Nach der Blasenbildung wachsen die Blasen, nehmen Wärme auf und kollabieren schließlich. Dieser Prozess ist effektiv bei der Wärmeübertragung und kann sehr turbulent sein.

Nukleate Siedepunkte: Nukleate sind kleine Stellen auf der beheizten Oberfläche, an denen das Sieden beginnt. Diese Punkte spielen eine Schlüsselrolle im initialen Siedeprozess.

Filmverdampfung: Bei hohen Heizflüssen bildet sich eine dünne Dampfschicht oder ein „Film“ auf der beheizten Oberfläche. Diese Filmverdampfung kann die Wärmeübertragung verringern, da der Dampf eine isolierende Wirkung hat.

Critical Heat Flux (CHF): Der Critical Heat Flux ist der Punkt, an dem die Wärmeübertragungsrate ihr Maximum erreicht, bevor ein Übergang zu Filmverdampfung erfolgt. Dies ist ein kritisches Designkriterium in der thermischen Systemplanung.

Stabiler Filmkochen: Nach Erreichen des CHF bleibt die erhitzte Oberfläche mit einer stabilen Dampfschicht bedeckt. Die Wärmeübertragung erfolgt hauptsächlich durch Leitung und Konvektion im Dampf, was weniger effizient ist als die anderen Mechanismen.

Transition Sieden: Dieser Mechanismus tritt bei einer Instabilität zwischen Nukleat- und Filmverdampfung auf. Der Übergang kann zu unregelmäßigen Wärmeübertragungsraten führen.

Leidenfrost-Effekt: Dies tritt bei extrem hohen Temperaturen auf, wenn die Flüssigkeit die Oberfläche berührt und sofort einen dampferzeugenden Film bildet, der die Oberfläche schützt und die Wärmeübertragung drastisch reduziert.

Diese Mechanismen sind wichtig für das Verständnis und die Verbesserungen von Kühlsystemen, Heizgeräten und in der Prozessindustrie, wo effiziente Wärmeübertragung entscheidend ist. Ingenieure analysieren sorgfältig diesen Prozess, um Systeme zu optimieren und die Sicherheit sowie die Effizienz zu gewährleisten.

Spezifische Wärmekapazitätsmessungen erklären verschiedene Methoden wie Kalorimetrie, DSC, MDSC, adiabatische Methode und weitere Ansätze zur Bestimmung der thermischen Eigenschaften von Materialien.

8 Arten der spezifischen Wärmekapazitätsmessungen

Die spezifische Wärmekapazität ist eine grundlegende Eigenschaft von Materialien, die angibt, wie viel Wärmeenergie erforderlich ist, um die Temperatur einer bestimmten Menge eines Stoffes um 1 Grad Celsius zu erhöhen. Verschiedene Methoden werden verwendet, um die spezifische Wärmekapazität von Materialien zu messen. Hier sind acht gängige Verfahren:

1. Kalorimetrische Methode

Die kalorimetrische Methode beruht auf der Messung der Wärme, die zwischen einem Objekt und einem Kalorimeter ausgetauscht wird. Ein bekanntes Beispiel ist das Bombenkalorimeter, das insbesondere zur Messung der spezifischen Wärmekapazität von Flüssigkeiten und Feststoffen verwendet wird.

2. Differential-Scanning-Calorimetrie (DSC)

Die Differential-Scanning-Calorimetrie misst die Wärmemenge, die erforderlich ist, um eine Probe in Bezug auf einen Referenzstandard aufzuheizen. Diese Methode ist präzise und wird häufig in der Materialwissenschaft und Chemie verwendet.

3. Modulated Differential Scanning Calorimetry (MDSC)

Eine weiterentwickelte Form der DSC ist die MDSC, die eine modulierte Temperatur verwendet, um gleichzeitig die thermische Kapazität und andere thermische Eigenschaften zu messen. Diese Methode bietet detaillierte Einblicke in die thermischen Vorgänge innerhalb der Probe.

4. Adiabatische Methode

In der adiabatischen Methode wird die Probe in einem adiabatischen Behälter untergebracht, der so konstruiert ist, dass kein Wärmeverlust nach außen erfolgt. Dies ermöglicht sehr präzise Messungen der spezifischen Wärmekapazität.

5. Periodische Heizmethode

Diese Methode umfasst periodische Heizexperimente, bei denen die Probe wiederholt erhitzt und abgekühlt wird. Die spezifische Wärmekapazität wird dann aus der Phasenverschiebung zwischen dem Heizsignal und dem Temperaturanstieg bestimmt.

6. Titrations-Kalorimetrie

Die Titrations-Kalorimetrie wird hauptsächlich zur Messung der spezifischen Wärmekapazität von Flüssigkeiten eingesetzt. Ein kleiner Tropfen einer Flüssigkeit wird in eine andere Flüssigkeit getropft, und die beim Mischvorgang freigesetzte oder absorbierte Wärme wird gemessen.

7. Laser-Flash-Methode

Bei der Laser-Flash-Methode wird ein kurzer Laserpuls verwendet, um die Oberfläche der Probe zu erhitzen. Die Temperaturverteilung wird gemessen, um die spezifische Wärmekapazität zu berechnen. Diese Methode ist besonders nützlich für die Messung von Festkörpern.

8. Wärmepuls-Methode

In der Wärmepuls-Methode wird ein Wärmepuls auf eine Probe angewendet, und die daraus resultierende Temperaturänderung wird überwacht. Aus der Zeitabhängigkeit der Temperaturänderung können spezifische Wärmekapazität und Wärmeleitfähigkeit bestimmt werden.

Diese acht Methoden bieten unterschiedliche Ansätze für die Messung der spezifischen Wärmekapazität und sind je nach Anwendung und Art des zu untersuchenden Materials unterschiedlich geeignet. Jede Methode hat ihre Vor- und Nachteile, die je nach den spezifischen Anforderungen der Messung abgewogen werden müssen.

Adiabatische Prozesse in der Thermodynamik sind Zustandsänderungen ohne Wärmeaustausch, wichtig für die Modellierung realer Vorgänge und die Entwicklung effizienter thermischer Systeme.

5 Arten von adiabatischen Prozessen in der Thermodynamik

In der Thermodynamik bezieht sich ein adiabatischer Prozess auf einen Prozess, bei dem kein Wärmeaustausch zwischen einem System und seiner Umgebung stattfindet. Diese Prozesse sind von besonderer Bedeutung, da sie oft in idealisierten Modellen verwendet werden, um reale thermodynamische Vorgänge zu verstehen. Hier sind fünf Arten von adiabatischen Prozessen:

• Reversible adiabatische Prozesse
• Irreversible adiabatische Prozesse
• Adiabatische Expansionen
• Adiabatische Kompressionen
• Adiabatische Flüsse

1. Reversible adiabatische Prozesse

Ein reversibler adiabatischer Prozess ist ein idealisierter Prozess, der in beide Richtungen ablaufen kann, ohne dass dabei Entropie erzeugt wird. Eine reversible adiabatische Zustandsänderung wird auch als isentroper Prozess bezeichnet, da die Entropie S konstant bleibt. Dies lässt sich mathematisch ausdrücken als:

\(\Delta S = 0\)

Ein Beispiel für einen reversiblen adiabatischen Prozess ist die isentrope Expansion eines idealen Gases in einem perfekt isolierten Zylinder.

2. Irreversible adiabatische Prozesse

Irreversible adiabatische Prozesse sind reale Prozesse, bei denen es zu einer Entropieerhöhung kommt. Diese Art von Prozessen ist in der Praxis häufiger als reversible adiabatische Prozesse, da Reibung, unkontrollierte Expansion und andere Irreversibilitäten vorhanden sind. Mathematisch lässt sich das als:

\(\Delta S > 0\)

Ein Beispiel ist die schnelle Expansion eines Gases durch eine Düse, bei der Turbulenzen und Verluste auftreten.

3. Adiabatische Expansionen

Eine adiabatische Expansion tritt auf, wenn ein Gas ohne Wärmeaustausch mit der Umgebung expandiert. In einem reversiblen Szenario folgt die Expansion des Gases der isentropen Zustandsänderung. Das bedeutet, dass der Druck P und das Volumen V des Gases durch die Beziehung:

\(P \cdot V^{\gamma} = \text{konstant}\)

verbunden sind, wobei \(\gamma\) das Adiabatenexponent (Verhältnis der spezifischen Wärmekapazitäten) ist.

4. Adiabatische Kompressionen

Analog zur adiabatischen Expansion beschreibt die adiabatische Kompression die Verringerung des Volumens eines Gases ohne Wärmeaustausch. In einem reversiblen Prozess bleibt die Entropie konstant, und der Druck und das Volumen stehen in der gleichen Beziehung wie bei der adiabatischen Expansion:

\(P \cdot V^{\gamma} = \text{konstant}\)

Bei der irreversiblen Kompression tritt aufgrund von Effekten wie Reibung und unvollkommener Isolierung eine Entropieerhöhung auf.

5. Adiabatische Flüsse

Ein adiabatischer Fluss beschreibt die Bewegung von Fluiden (Flüssigkeiten oder Gase) durch Systeme wie Düsen, Diffusoren oder Rohrleitungen, ohne dass Wärme zwischen dem Fluid und seiner Umgebung ausgetauscht wird. Ein häufiges Beispiel ist der adiabatische Fluss eines idealen Gases durch eine Düse, wobei die Beziehung zwischen den thermodynamischen Zustandsgrößen des Fluids durch die isentropen Zustandsänderungsgesetze geregelt ist.

Zusammengefasst spielen adiabatische Prozesse eine wichtige Rolle in der Thermodynamik, da sie helfen, reale thermodynamische Vorgänge zu verstehen und zu modellieren. Ihre Analyse ist entscheidend für die Entwicklung effizienter thermischer Systeme und für das Verständnis der grundlegenden Prinzipien der Energiewandlung.

Arten von Kühlkörper-Designs: unterschiedliche Designs zur Wärmeableitung in elektronischen Bauteilen, optimiert für spezifische Anwendungen und Temperatur-Anforderungen.

6 Arten von Kühlkörper-Designs für die Elektronikkühlung

Kühlkörper sind entscheidend für die Kühlung elektronischer Bauteile und verhindern Überhitzung, die zu Fehlfunktionen oder Schäden führen könnte. Verschiedene Kühlkörper-Designs haben unterschiedliche Wärmeableitungseigenschaften, die für spezifische Anwendungen optimiert sind. Im Folgenden werden sechs gängige Kühlkörper-Designs beschrieben.

• Platten-Kühlkörper

Platten-Kühlkörper sind die einfachsten und häufigsten Design-Typen. Sie bestehen aus einer Metallplatte mit Rippen oder Lamellen, die den Wärmeaustausch durch erhöhte Oberfläche verbessern. Sie sind ideal für Anwendungen mit geringer bis mittlerer Wärmebelastung.

• Rippen-Kühlkörper

Rippen-Kühlkörper haben viele dünne Rippen, die aus der Basis des Kühlkörpers herausragen. Diese erhöhen die Oberfläche noch mehr als einfache Platten-Kühlkörper und verbessern die Wärmeabfuhr durch Konvektion. Rippen-Kühlkörper werden oft in Computern und Servern verwendet.

• Nadel-Kühlkörper

Nadel-Kühlkörper haben eine einzigartige Struktur mit vielen nadelartigen Stiften, die aus einer Basis herausragen. Diese Stifte maximieren die Oberfläche und ermöglichen eine effiziente Wärmeableitung, besonders unter Bedingungen mit natürlicher Konvektion. Dieses Design ist gut geeignet für LED-Beleuchtungen oder industrielle Anwendungen.

• Flossen-Kühlkörper

Flossen-Kühlkörper sind eine Weiterentwicklung der Rippen-Designs, jedoch mit dünneren und dichter gepackten Flossen. Diese Erhöhung der Oberfläche führt zu einer besseren Wärmeabfuhr, die insbesondere in Umgebungen mit Zwangskonvektion (wie bei Lüftern) vorteilhaft ist. Sie sind daher oft in Leistungselektronik wie Verstärkern zu finden.

• Flüssigkeitsgekühlte Kühlkörper

Flüssigkeitsgekühlte Kühlkörper verwenden einen geschlossenen Kreislauf, in dem Kühlflüssigkeit durch den Kühlkörper fließt und Wärme von den Komponenten abführt. Diese Flüssigkeit wird dann durch einen Radiator abgekühlt. Diese Kühlung ist sehr effektiv und wird in Hochleistungs-Computern und industriellen Anwendungen eingesetzt.

• Heatpipe-Kühlkörper

Heatpipe-Kühlkörper kombinieren die Merkmale passiver und aktiver Kühlung. Sie nutzen Heatpipes, die Wärme von der Quelle (wie einem Mikrochip) zu einem Lamellen- oder Fin-Abschnitt transportieren, wo diese dann abgeführt wird. Diese Technologie bietet eine exzellente Wärmeübertragung und wird oft in Laptops und Hochleistungsservern verwendet.

Ein gut gewählter Kühlkörper kann die Effizienz und Lebensdauer elektronischer Bauteile erheblich steigern. Die Wahl des passenden Designs hängt von den spezifischen Anforderungen der Anwendung, wie Leistungsdichte, Platzbeschränkungen und Umgebungsbedingungen, ab.
