「熱回収蒸気発生装置 (HRSG)」は排熱を利用して効率的に蒸気を生成し、エネルギー効率を高める装置。4種類のHRSGを解説。

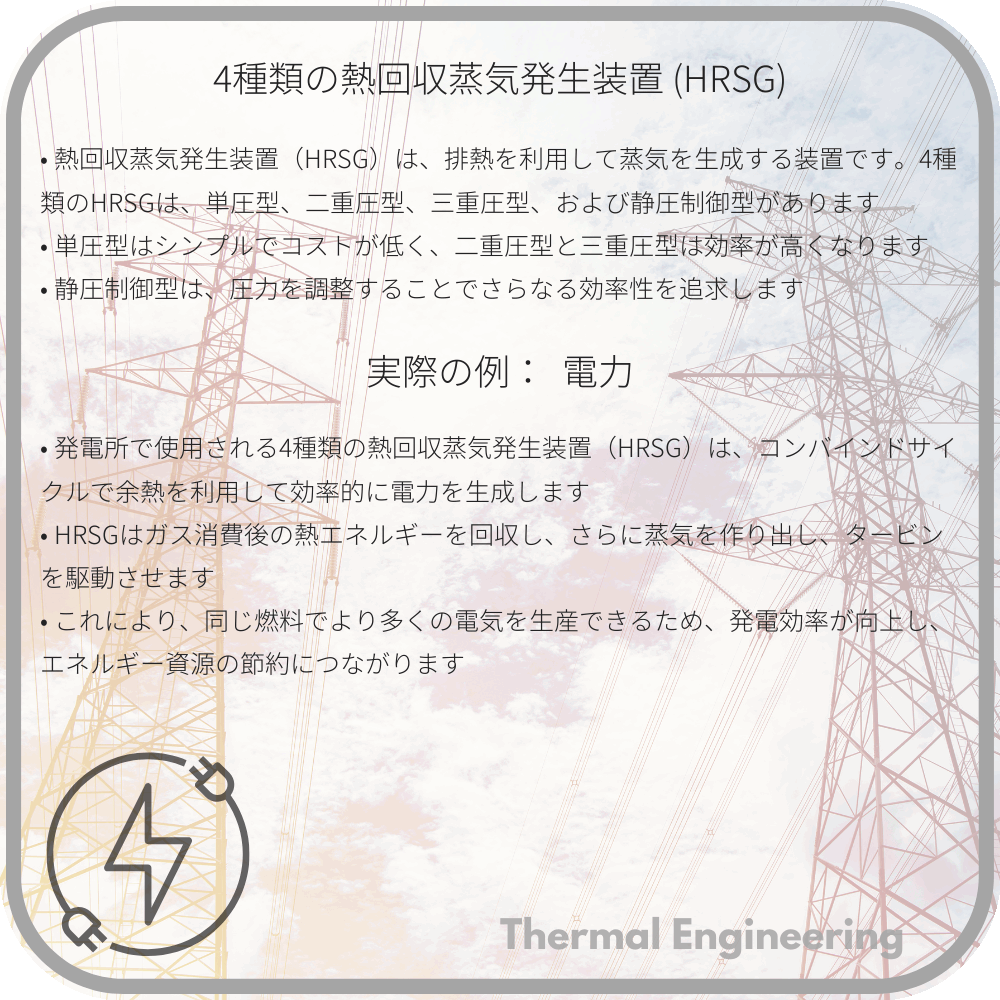

4種類の熱回収蒸気発生装置 (HRSG)
熱回収蒸気発生装置（Heat Recovery Steam Generator, HRSG）は、発電プラントや工業プロセスで使用された排熱を回収し、その熱を利用して蒸気を生成する装置です。これにより、エネルギー効率を高めると同時に、環境への負荷を減らすことができます。HRSGには主に4種類のタイプがあり、それぞれ特徴と用途が異なります。
- 単圧HRSG
- 二重圧HRSG
- 三重圧HRSG
- 補助燃焼HRSG
1. 単圧HRSG
単圧HRSGは最もシンプルなタイプです。このタイプでは、一つの圧力レベルで運転される蒸気ドラムが使用されます。そのため、設計と運転が簡単で、メンテナンスも容易です。
- シンプルな設計
- 低コスト
- 小規模プラントに適している
2. 二重圧HRSG
二重圧HRSGは、二つの異なる圧力レベルで蒸気を生成します。これにより、より多くの熱を効率的に回収することができます。低圧で生成された蒸気は、通常、再加熱されて高圧に変更されます。
- 効率的な熱回収
- 中規模プラントに適している
- 複雑な設計
3. 三重圧HRSG
三重圧HRSGは、高圧、中圧、低圧の三つの圧力レベルで蒸気を生成します。この種類のHRSGは、最も複雑で効率的な熱回収が可能です。 資本コストが高いですが、大規模な発電所や産業用プラントでは非常に有効です。
- 最高の熱回収効率
- 大規模プラントに適している
- 高度な設計と運転が必要
4. 補助燃焼HRSG
補助燃焼HRSGは、廃熱のみを利用するのではなく、必要な場合に追加の燃料を燃焼させて蒸気を生成します。これにより、負荷変動や需要変化に柔軟に対応することができます。
- 負荷変動への柔軟な対応
- 追加の燃料を使用
- 異なる運転条件に適応可能
これらのHRSGのタイプを理解することで、用途に応じた最適なシステムの選択が可能となり、エネルギー効率の向上とコスト削減に大きく寄与します。
