カルノーエンジンは、サディ・カルノーが考案した理想的な熱機関で、最高の効率を実現するための理論モデルです。その特徴や効率について解説します。

カルノーエンジンとは？その効率を探る

カルノーエンジンは、フランスの物理学者サディ・カルノーによって考案された理想的な熱機関です。カルノーエンジンは、二つの温度源（高温源と低温源）の間で熱を利用して仕事を行う、理論上最も効率的なエンジンです。

カルノーエンジンのサイクル

カルノーエンジンの動作は、カルノーサイクルと呼ばれる4つの熱力学的プロセスで構成されています。

• 等温膨張
• 断熱膨張
• 等温圧縮
• 断熱圧縮

これらのプロセスが順番に行われることで、熱エネルギーが機械的エネルギーに変換されます。

カルノー効率

カルノーエンジンの効率は、次のように定義されます：

効率 (\(\eta\)) = \(\frac{T_{1} – T_{2}}{T_{1}}\)

ここで、

• \(T_{1}\) は高温源の絶対温度（ケルビン）
• \(T_{2}\) は低温源の絶対温度（ケルビン）

カルノー効率は理論上の限界効率であり、実際のエンジンでこれに達することはありません。しかし、この効率は設計者にとって非常に重要な指標となります。

カルノーエンジンの特性

カルノーエンジンにはいくつかの特性があります：

1. 可逆性：カルノーサイクルは理想的な可逆プロセスで構成されています。これにより、エネルギー損失が最小限に抑えられます。
2. 最大効率：カルノーエンジンの効率は、実際のエンジンが達成可能な効率の上限を示します。このため、実際の熱機関の設計において目標として設定されます。
3. 理論上のモデル：カルノーエンジンは理想的なモデルであり、現実世界の摩擦やその他の熱損失を考慮に入れていません。しかし、このモデルは基礎的な理論を理解し、実際のエンジンの性能を評価するための有用な指針となります。

実際の応用

現代のエンジンや冷却システムの効率を評価する際に、カルノーエンジンの概念は重要な役割を果たします。例えば、熱力学の第二法則に基づく計算や、エネルギー変換システムの最適化において、カルノー効率はしばしば基準として用いられます。

カルノーエンジンは、現実のエンジンや冷却システム設計における理論的な上限を示しています。そして、エネルギー変換の過程での損失を最小限に抑えるための重要なヒントを提供します。

このように、カルノーエンジンは理論上のコンセプトでありながら、現代の技術において重要な位置を占めています。これを理解することで、より効率的で持続可能なエネルギー利用が可能となります。

ヒートポンプサイクルの効率について、COP（Coefficient of Performance）の評価方法や主要な要因を丁寧に解説します。冷暖房や給湯に役立つ知識が得られます。

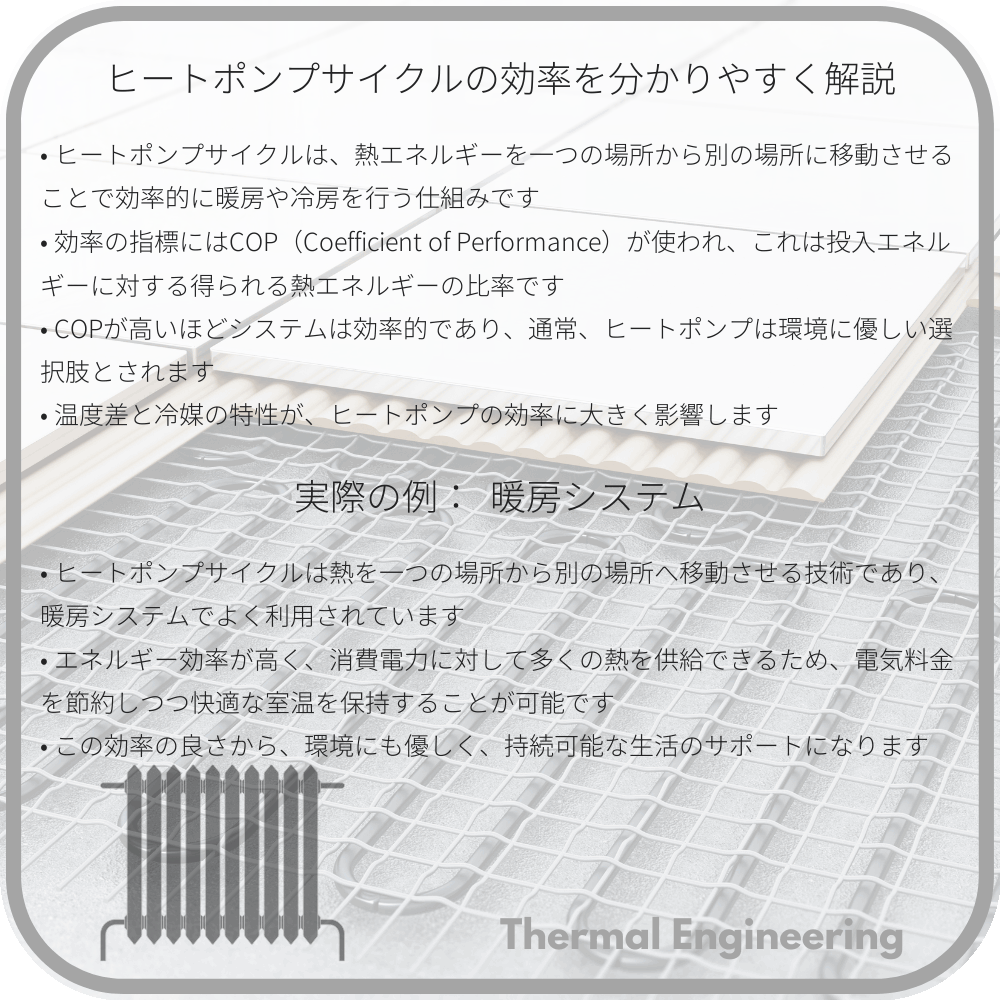

ヒートポンプサイクルの効率を分かりやすく解説

ヒートポンプサイクルは、冷暖房や給湯に利用される熱エネルギーの移動方法です。ヒートポンプの主な利点は、必要なエネルギーよりも多くの熱を移動できることです。では、ヒートポンプサイクルの効率について、詳しく見ていきましょう。

ヒートポンプの基本原理

ヒートポンプは、基本的に冷媒という物質を利用して熱を移動します。一般的なヒートポンプのサイクルは以下のようなプロセスを含みます：

1. 蒸発器：低温低圧の冷媒が熱源から熱を吸収し、蒸発して気体になります。
2. 圧縮機：蒸発した冷媒を高圧高温に圧縮します。
3. 凝縮器：高温高圧の冷媒が冷媒と空気または水の間で熱交換し、凝縮して液体になります。
4. 膨張弁：冷媒の圧力を減少させ、再び蒸発器に戻します。

効率の評価指標

ヒートポンプサイクルの効率を評価するためには、主に「COP（Coefficient of Performance）」が用いられます。COPは次のように定義されます：

COP = \(\frac{Q}{W}\)

ここで、Q はヒートポンプが移動させる熱量（通常、暖房では出力熱量、冷房では吸収熱量）、W はヒートポンプの動作に必要な仕事量（電力）です。

COPの例

例えば、あるヒートポンプが1 kWの電力を消費し、4 kWの熱を移動させる場合、そのCOPは次のようになります：

COP = \(\frac{4 kW}{1 kW}\) = 4.0

これは、1 kWの電力を消費して、4 kWの熱を移動させていることを意味します。したがって、ヒートポンプの効率（COP）が高いほど、省エネルギーであると言えます。

効率に影響を与える要因

• 温度差：蒸発器と凝縮器の間の温度差が小さいほど、COPが高くなります。
• 冷媒の種類：適切な冷媒を選ぶことで、効率を最適化できます。
• システムの設計：熱交換器の効率や圧縮機の性能もCOPに影響します。

総じて、ヒートポンプサイクルはエネルギー効率が高く、環境に優しい技術です。家庭での冷暖房や給湯など、多くの場面で利用されています。COPの理解を深めることで、より環境に配慮した生活が実現できるでしょう。

パワーエレクトロニクスデバイスの熱管理方法を分かりやすく解説し、寿命と効率を最大化するためのヒントを紹介します。

パワーエレクトロニクスの熱管理

パワーエレクトロニクスは、電力の変換、制御、および管理に関わる技術分野であり、そのアプリケーションは幅広いです。これらのデバイスはエネルギー効率を高めるために重要ですが、動作中に発生する熱が課題となります。熱管理は、デバイスの効率と寿命を最適化するために不可欠です。

熱管理の重要性

パワーエレクトロニクスデバイスは、高電力を取り扱うため、大量の熱を生成します。例えば、スイッチングモード電源(SMPS)やインバータなどは、高効率で動作するため温度制御が必要です。過度の熱はデバイスの機能を劣化させ、最悪の場合、故障を引き起こします。そのため、効果的な熱管理が必要です。

熱管理技術

ヒートシンク

強制対流冷却

液冷システム

熱電冷却

ヒートシンク

ヒートシンクは、熱を拡散させるために使われます。これは高い熱伝導率を持つ材料（例：アルミニウム）で作られ、デバイスと物理的に接触している場合が多いです。ヒートシンクは切れ目やフィンを持つことが多く、これにより熱の放散が促進されます。

強制対流冷却

空冷ファンを使用して空気を循環させる強制対流冷却は、ヒートシンクの効果をさらに高めます。空気の流れが速ければ速いほど、デバイスから熱を取り除く能力が高まります。

液冷システム

液体による冷却は、さらに効果的な熱管理方法です。液冷システムは冷却液を循環させることで熱を取り除きます。液体は通常、デバイス周辺のパイプラインを通って熱を移動させ、通常はラジエーターなどの冷却装置を通じて再び冷却されます。

熱電冷却

ペルチェ素子を使用した熱電冷却は、熱電効果を利用して熱を移動させます。これは通常、電圧をかけると一方の側が冷却され、他方の側が加熱される半導体デバイスです。この技術は、特定のデバイスに対して非常に効率的な冷却を提供します。

結論

適切な熱管理はパワーエレクトロニクスデバイスの長寿命と効率を保証するために重要です。ヒートシンク、強制対流冷却、液冷システム、熱電冷却など、様々な手法が利用可能であり、各アプリケーションに応じた最適な方法を選択することが必要です。これにより、パワーエレクトロニクスの性能を最大限に引き出し、安全で信頼性の高い動作が実現します。

プラントル境界層は、ルートヴィッヒ・プラントルによって提唱された流体力学と熱伝達における重要な概念で、粘性の影響で表面近くの流体速度が遅くなる層を指します。

プラントル境界層とは何ですか？

プラントル境界層（Prandtl boundary layer）は、ドイツの科学者ルートヴィッヒ・プラントル（Ludwig Prandtl）によって提唱された概念で、流体力学および熱伝達において重要な役割を果たします。

• 流体が固体表面に対して流れるとき、表面近くの流体は粘性の影響を受け、速度が遅くなる層。
• この層では、粘性が支配的であり、流速がゼロから自由流速まで変化します。
• プラントル境界層理論は、粘性流体の運動をよりよく理解するために利用されます。

境界層の厚さ

境界層の厚さ \( \delta \) は、固体表面から流れがほぼ自由流速 \( U \) に達するまでの距離です。これを次のように定義します。

\[ \delta \approx \frac{5}{\sqrt{\text{Re}_x}} \]

ここで、\( \text{Re}_x \) はレイノルズ数で、次のように計算されます。

\[ \text{Re}_x = \frac{Ux}{\nu} \]

ここで、\( x \) は流れ方向の距離、\( \nu \) は流体の動粘度です。

熱伝達における境界層

熱伝達における境界層も同様に重要です。壁面近くの流体は、温度場にも影響を受け、熱伝達の効率を大きく左右します。

1. 熱境界層の厚さは、温度勾配が顕著な範囲を指します。
2. プラントル数（\( \text{Pr} \)）を使用して、熱境界層の厚さは次のように計算できます。

\[ \text{Pr} = \frac{\nu}{\alpha} \]

ここで、\( \alpha \) は熱拡散率です。

まとめ

プラントル境界層理論は、粘性流体の運動や熱伝達を理解するための基本的なツールです。境界層の役割を理解することで、流体力学や熱力学の現象をより深く理解することができます。

動脈を通じて血液がどのように流れるかについて、流体力学や物理学の基本原理を解説。圧力勾配やベルヌーイの定理なども紹介。

動脈を通じて血液はどのように流れるのか

動脈を通じて血液がどのように流れるかは、物理学と工学の基本原理によって説明されます。血液の流れは、主に流体力学と呼ばれる分野で研究されます。この分野は、液体と気体の動きに関する科学です。動脈の中で血液がどのように流れるかを理解するためには、まずいくつかの基本的な概念を知っておく必要があります。

血液の流れの基本原理

血液の流れは、心臓からの圧力勾配によって推進されます。心臓が収縮すると、動脈内の血液に圧力が加わり、この圧力が血液を動かす動力です。この圧力は、動脈の中を血液が流れるための原動力となります。

流量とベルヌーイの定理

流れる血液の量は「流量」と呼ばれ、これは1秒間に動脈を通過する血液の容積を意味します。これを理解するためには、ベルヌーイの定理を知ることが重要です。

ベルヌーイの定理は次のように表されます：

\[
P + \frac{1}{2}\rho v^2 + \rho gh = 定数
\]

ここで、

1. P：血液の圧力
2. \rho：血液の密度
3. v：血液の速度
4. g：重力加速度
5. h：高さ

この式は、血液が動脈内を流れる際に、圧力エネルギー、運動エネルギー、および位置エネルギーの総和が一定であることを示しています。動脈の直径が変わると、速度や圧力も変わります。

血液の粘性とポアズイユの法則

血液の流れには粘性が関係します。粘性は流体の「抵抗力」を意味し、血液の内摩擦が流れを妨げる要因です。この粘性を考えると、ポアズイユの法則が適用されます。

ポアズイユの法則は次のように表現されます：

\[
Q = \frac{\pi r^4 (P_1 – P_2)}{8 \eta l}
\]

ここで、

1. Q：流量
2. r：動脈の半径
3. P_1 – P_2：動脈内の圧力差
4. \eta：血液の粘度
5. l：動脈の長さ

この式は、動脈の半径、圧力差、粘度、そして動脈の長さに依存することを示しています。例えば、動脈が狭くなると、流量は大幅に減少します。

まとめ

動脈を通じて血液がどのように流れるかは、流体力学の基本原理によって説明されます。圧力、速度、粘性、そして動脈の物理的な特性が、血液の流れにどのように影響するかを理解することで、より深い理解が得られます。これらの知識は、医学や病院での診断、治療方法の開発においても重要です。

流体力学潤滑（Hydrodynamic Lubrication）は、二つの固体面間で潤滑剤が相対運動することで圧力を生み出し、摩擦と摩耗を減少させる技術です。

流体力学潤滑の原理

流体力学潤滑 (Hydrodynamic Lubrication) とは、二つの固体面の間にある潤滑剤が相対運動をすることで圧力を生み出し、接触部の摩擦と摩耗を大幅に減らす潤滑の一種です。この技術は、機械工学や自動車工学など多くの応用分野で重要な役割を果たします。

基礎原理

流体力学潤滑の基本原理は、流体力学および摩擦理論から成り立っています。この理論の核心は、相対的に動く二つの表面間に流体フィルムが形成されることで、表面同士の直接接触を防ぐことです。

レイノルズ方程式

流体力学潤滑において最も重要な方程式の一つがレイノルズ方程式です。この方程式は、薄い流体フィルム内の圧力分布を記述するもので、以下のように表されます:

\(\frac{\partial}{\partial x} \left( h^3 \frac{\partial p}{\partial x} \right) + \frac{\partial}{\partial y} \left( h^3 \frac{\partial p}{\partial y} \right) = 6 \eta \left( \frac{\partial U}{\partial x} + \frac{\partial V}{\partial y} \right)\)

ここで、

• \(h\)：流体フィルムの厚さ
• \(p\)：圧力
• \(\eta\)：流体の粘度
• \(U, V\)：それぞれの方向の流体速度

潤滑フィルムのタイプ

流体力学潤滑の実例は以下の二つのタイプに分類されます:

スライド潤滑

スライド潤滑は、一つの表面が固定され、もう一方の表面が一方向に動く場合に適用されます。自動車のエンジン内のシリンダーピストン系などが例として挙げられます。

回転潤滑

回転潤滑は、円筒形の表面が回転運動をする場合に適用されます。典型的な例として、ベアリング内の軸とそのハウジングとの間の潤滑があります。

利点と課題

利点

• 摩擦と摩耗の大幅な減少
• 効率の向上と寿命の延長
• 動作の滑らかさと安定性の向上

課題

• 流体の選択と管理
• 温度変化による粘度変動
• 設計と製造の精密さ

流体力学潤滑は、正確な設計と適切な流体の選択が必要ですが、その効果は非常に大きく、様々な工業製品の性能と寿命を向上させるために欠かせない技術となっています。

結論

流体力学潤滑の原理を理解することで、機械装置の設計やメンテナンスの効率と効果を大幅に向上させることができます。未来の技術革新においても、この基本原理は重要な役割を果たし続けるでしょう。

流体カップリングとは、主に自動車や産業機械で用いられる技術で、動力を効率的かつスムーズに伝達し、衝撃や振動を緩和する役割を持つ。

機械における流体カップリングの理解

流体カップリングは、特に自動車や産業機械において広く用いられる技術であり、動力の伝達に重要な役割を果たします。これらは主にトルクコンバータや流体クラッチとして知られており、エンジンと駆動装置の間で動力を効率的に伝達するために使用されます。

流体カップリングの基本的な原理は、流体の動きを利用してトルクを伝達することです。これにより、機械要素間の直接的な物理的接触を避けながら、動力をスムーズかつ連続的に伝えることができます。

流体カップリングの構造

流体カップリングは通常、以下のパートから構成されています：

インペラ (インペラー): 入力側に接続された回転部分で、動力源からのエネルギーを流体に伝えます。

タービン: 出力側に接続された回転部分で、流体からのエネルギーを負荷に伝えます。

ステーター: 流体の流れを制御し、効率を高めるための静的部分です。

流体カップリングの原理

流体カップリングの動作原理は以下の通りです：

インペラが入力側のシャフトと共に回転すると、流体（通常は油）が回転運動を受けて動き始めます。

流体の運動エネルギーがタービンに伝わり、タービンが回転します。

このとき、一部の流体はステーターによって再びインペラへと導かれるため、エネルギー損失を最小限に抑え、効率が向上します。

このように、インペラとタービンの間で流体が循環することで、動力伝達が行われます。

流体カップリングの利点

流体カップリングには以下のような利点があります：

• 衝撃保護: 突然の負荷変動があった場合でも、流体のクッション効果により機械的な衝撃を吸収し、部品の損傷を防ぎます。
• スムーズな動力伝達: 非接触で動力を伝えるため、機械的な摩耗が少なく、メンテナンスコストが低減されます。
• 振動の減少: 流体の柔軟性により、トルクの変動が緩和され、全体の振動が減少します。

応用例

流体カップリングは、多くの産業や機械において使用されています。その具体的な応用例として以下のものがあります：

• 自動車のトルクコンバータ：エンジンからトランスミッションへのスムーズな動力伝達を実現。
• 産業用コンベヤーやクレーン：衝撃を抑えながら大きな荷重を運搬。
• 船舶のプロペラ：衝撃を吸収しながら効率的に動力を伝達。

以上のように、流体カップリングはさまざまな機械において重要な役割を果たし、効率的かつ安全な動力伝達を実現しています。これにより、機械の寿命が延びるだけでなく、メンテナンスコストの削減にも寄与しています。

流体フィルターは物理的、化学的、生物的ろ過を利用して液体や気体の不純物を除去する装置です。適切なフィルターの選択が重要です。

流体フィルターはどのように浄化するのか？

流体フィルターは、液体や気体の中から不純物を取り除くための装置です。これらのフィルターは、さまざまな方法で流体を浄化しますが、基本的なメカニズムには物理的ろ過、化学的ろ過、生物的ろ過が含まれます。

物理的ろ過

物理的ろ過では、フィルターの素材が物理的な障害物として機能し、粒子を捕捉します。目に見える大きな不純物から微小な粒子まで、さまざまなサイズの粒子を効果的に除去することができます。以下は、代表的な物理的ろ過のメカニズムです：

スクリーンフィルター：大きな粒子を捕らえるために使用される基本的なフィルターです。

カートリッジフィルター：更に微細な粒子を捕捉するための高密度なフィルター素材を使用します。

メンブランフィルター：数ナノメートルサイズの粒子を除去するために使用される非常に細かいフィルターです。

化学的ろ過

化学的ろ過では、フィルター素材が化学的に反応することで不純物を除去します。一般的な方法には以下のものがあります：

活性炭フィルター：活性炭は多孔質で表面積が大きく、吸着作用によって有機物や塩素などの不純物を効果的に捕らえます。

イオン交換フィルター：水中のイオンを交換することで硬度成分や特定の金属イオンを除去します。

生物的ろ過

生物的ろ過では、バクテリアや微生物が不純物を分解・除去します。特に水処理システムにおいて広く利用されています。例として、バイオフィルムを利用した人工湿地が挙げられます。

フィルターの選択基準

流体フィルターを選ぶ際には、以下の要素を考慮する必要があります：

除去したい不純物の種類とサイズ

流体の性質（粘度、温度、圧力）

フィルターの寿命とメンテナンスのしやすさ

コストと効率

適切なフィルター選択は、目的とする浄化性能を得るために重要です。技術の進歩により、フィルターの性能も向上しており、より多様な用途に対応できるようになっています。

風洞実験の基礎をわかりやすく解説、空力特性の分析方法や風洞の基本構造、実験のメリットと限界を紹介します。

風洞実験の基礎をわかりやすく解説

風洞実験とは、様々な物体や構造物に対する空気の流れをシミュレーションし、研究する方法のことです。これにより、航空機の翼、自動車、建物、さらにはスポーツ用品など、さまざまな設計の空力特性を調べることができます。風洞実験は、空力工学および熱工学の一部門として重要な役割を果たします。

風洞の基本的な構造

• テストセクション：ここでモデルや物体を設置し、実際に空気の流れを観察します。このセクションは通常、透明な素材で作られており、可視化技術によって空気の流れが直接見えるようになっています。
• 送風装置：ファンやコンプレッサーなどによって風を生成し、テストセクションに送ります。風洞の規模や用途によって異なる装置が用いられます。
• 整流装置：風の乱流を減らし、一定の流れを作り出すための装置です。整流板やハニカム構造などが使用されることが多いです。
• 排気システム：テストセクションを通過した空気を排出するためのシステムです。

風洞実験の基本原理

風洞実験の主な目的は、物体が空気中、およびその他の流体中でどのように振る舞うかを理解することです。風洞内でモデルをテストすることで、以下のような情報が得られます：

• 抗力（Drag）：物体が空気中を移動するときに受ける抵抗力です。
• 揚力（Lift）：物体が空気中を移動するときに発生する上向きの力です。
• 圧力分布：物体表面にかかる圧力の変化を測定します。
• 流れの可視化：スモークや色素を使って、空気の流れを視覚的に観察する方法です。

風洞実験のメリットと限界

風洞実験は数多くのメリットを持ちますが、一方でいくつかの限界も存在します。

• メリット：
• 実験結果が非常に正確で信頼性があります。
• 実際の環境でのテストが難しい場合に有効です。
• 様々な条件下でのテストが可能です。
• 限界：
• 構築と維持に高コストがかかります。
• スケールモデルの精度によって結果が左右されることがあります。
• 完全に現実を再現することは難しいです。

まとめ

風洞実験は、物体の空力特性を分析するための重要な手段です。その構造や基本原理を理解することで、設計や研究の効率を大幅に向上させることができます。メリットと限界を理解しつつ、適切に活用することで、より優れた製品や技術を開発することが可能です。これらの基礎知識をもとに、さらなる学習や応用を進めていくことをおすすめします。

ボールスポーツにおけるマグヌス効果について解説。回転するボールの進行方向が曲がる原理とスポーツでの応用をわかりやすく説明。

ボールスポーツにおけるマグヌス効果とは何か？

ボールスポーツを観戦しているとき、ボールが突然左右に曲がる場面を見たことがあるでしょうか？その現象の背後にある物理学的な原理が「マグヌス効果」です。マグヌス効果は、回転する物体が流体の中を移動する際に、物体の進行方向とは垂直な方向に力を受ける現象です。これはサッカー、テニス、野球など、さまざまなスポーツで重要な役割を果たしています。

マグヌス効果の原理

ボールが回転しているとき、ボールの表面にある空気も一緒に回転します。このとき、ボールの一方の面（進行方向に向かう面）では、空気の流れが速くなり、他方の面（進行方向に逆らう面）では空気の流れが遅くなるという現象が生じます。これにより、ボールの両側で圧力差が生まれます。

具体的には、回転方向に向かう空気の流れが速くなると、その部分の空気圧は低くなり、逆方向では空気圧が高くなります。この圧力差がボールに斜めの力を生じさせ、ボールの進行方向を曲げる力として働きます。この力が「揚力（リフト力）」です。

マグヌス効果の数式

マグヌス効果の力 F_M は以下の数式で表されます：

F_M = S * ω * v * ρ

• S：ボールの表面積
• ω：ボールの回転速度
• v：ボールの進行速度
• ρ：空気の密度

スポーツへの応用

マグヌス効果は多くのボールスポーツで戦略的に利用されます。

サッカー：フリーキックでカーブを描くシュート。

テニス：トップスピンやスライスショット。

野球：カーブボールやシュートボール。

これらの例では、プロ選手たちがボールに特定の回転を加えることで、相手プレイヤーを惑わせたり、目標に対して正確なコントロールを実現しています。

まとめ

マグヌス効果は、回転する物体が流体中でどのように動くかを理解するための重要な概念です。ボールスポーツにおいて、選手たちはこの効果を巧みに利用し、プレイをよりエキサイティングで予測不可能なものにしています。今度スポーツ観戦をするときは、どのようにマグヌス効果が活用されているか注目してみると、新たな楽しみ方が見つかるかもしれません。
