熱工学

アクアポニックスシステムでの温度管理は、魚と植物の健康と成長、バクテリアの活動、酸素濃度に影響を与える重要な要素です。

アクアポニックスシステムでの温度管理

アクアポニックスは、魚の飼育（アクアカルチャー）と植物の水耕栽培（ハイドロポニックス）を組み合わせた持続可能な農業システムです。このシステムでは、魚の排泄物が植物の栄養源となり、植物の根が水を浄化して魚に戻します。アクアポニックスシステムの成功において、温度管理は重要な要素の一つです。

水温の重要性

水温は、魚と植物の健康と成長に直接影響します。最適な水温を維持することで、両者が健やかに育つ環境を提供できます。以下は、温度管理が影響を及ぼす主要な要素です。

• 魚の成長と健康
• 植物の成長と収量
• バクテリアの活動
• 酸素濃度

魚の最適温度

異なる種類の魚には異なる最適温度があります。一般的に使用されるティラピアの場合、最適温度は22°Cから30°Cです。金魚やコイのような冷水魚は、10°Cから25°Cの温度範囲で快適に過ごします。

植物の最適温度

植物にもそれぞれ最適な成長温度があります。多くの野菜やハーブは18°Cから24°Cの範囲で成長します。温度が高すぎると、植物はストレスを感じ、成長が遅れることがあります。一方、温度が低すぎると、成長が停滞する可能性があります。

バクテリアの役割と温度

アクアポニックスシステムでは、窒素循環を助ける硝化バクテリアが重要です。これらのバクテリアは、アンモニアを亜硝酸に、そして亜硝酸を硝酸に変換します。最適な温度範囲は15°Cから30°Cです。これ以下の温度では、バクテリアの活動が低下します。

温度管理の方法

アクアポニックスシステムでの適切な温度管理を行うための方法をいくつか紹介します。

• ヒーター: 水槽ヒーターを使用して、水温を最適な範囲に保ちます。自動温度調節機能を持つヒーターが便利です。
• 断熱材: 水槽やパイプに断熱材を巻くことで、温度変動を抑えることができます。
• 冷却システム: 気温が高くなりすぎる場合には、水冷却システムを使用して温度を下げます。冷却ファンや水冷装置が一般的です。
• 温度センサー: 温度センサーを設置し、常に水温を監視することで、迅速な対応が可能となります。

結論

アクアポニックスシステムの成功には、温度管理が不可欠です。最適な水温を維持することで、魚と植物の健康を保ち、システム全体の効率を高めることができます。適切な温度管理方法を導入し、常に温度を監視することが重要です。

電子部品が発生する6つの熱のタイプについて詳しく解説し、効果的な管理方法とデバイスの信頼性向上に役立つ情報を提供します。

電子部品で発生する6つの熱のタイプ

電子部品は動作中に様々なタイプの熱を発生します。これらの熱を理解し、効果的に管理することは、装置の信頼性と寿命を延ばすために重要です。以下では、電子部品で発生する主な6つの熱のタイプについて詳しく説明します。

• ジュール熱：ジュール熱は、電流が抵抗体を通過する際に発生する熱です。これは、オームの法則（V = IR）に基づき、P = I²Rという式で計算されます。この熱は一般的に導電率や、電流の大きさ、抵抗値に依存します。
• 誘導熱：誘導熱は、磁場の変動によって発生する渦電流によるもので、主にトランスやモーターのような電磁誘導機器で見られます。渦電流は導体内を循環し、その結果として熱が発生します。この現象は材料の磁気特性や周波数次第です。
• 可変抵抗熱：このタイプの熱は、材料の抵抗が温度によって変化する場合に発生します。例えば、サーミスターは温度が上昇すると抵抗が減少するため、温度変化に応じて発熱量も変わります。
• 摩擦熱：摩擦熱は、物体が相対運動する際の摩擦力によって発生する熱です。このタイプの熱は一般に機械的部品で見られますが、エレクトロメカニカルデバイスでも重要です。例えば、スリップリングやコネクタで発生します。
• 放射熱：放射熱は、赤外線やその他の電磁波としての熱エネルギーの放射によって発生します。電子機器が高温に達すると、熱は放射の形で外部に逃げます。これはシュテファン＝ボルツマンの法則に従い、放射熱は温度の4乗に比例します。
• 対流/伝導熱：対流および伝導による熱移動は、熱が固体内部や液体または気体を通じて移動することを指します。電子部品ではよく見られる現象で、ヒートシンクやファン、冷却液を使用して熱を管理します。

これらの異なるタイプの熱が電子部品においてどのように発生し、管理されるかを理解することは、効率的で長寿命な電子製品を設計するための基本です。適切な冷却技術や熱管理対策を導入することで、デバイスのパフォーマンスを最大化し、故障リスクを低減することが可能です。

冷却パッドは、電子機器や産業機器の熱管理に不可欠な要素です。9種類の冷却パッドの特性を解説し、用途に応じた最適な選択を案内します。

熱管理のための9種類の冷却パッド

熱管理は、電子機器や産業機器のパフォーマンスと寿命に直接影響を与える重要な要素です。冷却パッドは、これらの機器を効果的に冷却するために広く使用されています。本記事では、熱管理のために使用される9種類の冷却パッドについて説明します。

空冷パッド： 空冷パッドは、主に風力によって熱を発散させます。この方法は低コストで簡単に設置できますが、冷却能力は限られています。

液冷パッド： 液体を使用して熱を除去する冷却パッドです。一般的には水や特殊な冷却液が使用され、高い冷却効果が期待できます。

ヒートシンクパッド： このタイプのパッドは、アルミニウムまたは銅などの高熱伝導性材料で作られ、放熱特性が高いです。主に電子機器で使用されます。

ヒートパイプ： 液体と気体の相変化を利用して熱を効率的に伝達します。高効率であるため、ノートパソコンやタブレットなどの薄型機器で広く使用されています。

フェーズチェンジマテリアル (PCM) パッド： 特定の温度で相変化を起こす素材を含むパッドです。相変化中に膨大な熱を吸収または放出するため、一時的な高温などに対して非常に有効です。

サーマルペースト: 一般的にはプロセッサやヒートシンクのような高温部品の間に塗布され、隙間を埋めて熱伝導効率を向上させます。

サーマルパッド: サーマルペーストの代替品であり、取り扱いが簡単で、電子機器の異なる部分間で簡単に使用できます。

ペルチェ素子（熱電冷却デバイス）: 電気エネルギーを使って、熱を移動させることで冷却を行います。ペルチェ素子は、主に小型の電子機器やキャンプ用冷却設備などに使用されます。

ナノ流体冷却パッド: ナノ粒子が均一に分散された流体を使用する冷却パッドです。これにより、高い熱伝導率と効果的な冷却性能が得られます。

冷却パッドの選択は、システムの要求と用途に応じて異なります。各種類の冷却パッドには、それぞれ特定の長所と短所があり、適切な冷却パッドを選択することが重要です。

まとめ

このように、熱管理のためにはさまざまな冷却パッドが使用されています。各種類の冷却パッドの特性を理解し、適切な状況で最適なものを選ぶことが、システムの効率と信頼性を高める鍵となります。

流体力学における層流の8種類について紹介します。均質層流、平板上の層流、管内部の層流などの詳細な説明とその特性を解説します。

流体力学における8種類の層流

流体力学における層流は、流体が平行な層を形成しながら滑らかに流れる現象です。この層状の流れは、圧力差や粘性などの影響を受けて規則的に変化します。層流の研究は、様々な工学分野や科学研究において非常に重要です。以下では、流体力学で知られる8種類の層流について説明します。

1. 均質層流

均質層流 (Uniform laminar flow) とは、流れの速度や方向が一様であり、空間的に変化しない流れです。これは理論的には理想的な流れですが、実際には完全な均質層流は観測されないことが多いです。

2. 平板上の層流

平板上の層流 (Laminar flow over a flat plate) では、流体が平らな表面に沿って流れます。この場合、流体の速度は表面に触れる部分でゼロとなり、距離が離れるにつれて速度が増加します。この速度分布は「速度境界層」として知られます。

3. 管内部の層流

管内部の層流 (Laminar flow inside a pipe) は、半径方向の速度分布が放物線状になり、管の中心部で最大速度が現れることが特徴です。このような流れはハーゲン・ポアズイユの法則に従います。

4. 変速層流

変速層流 (Non-uniform laminar flow) とは、速度や圧力が変わる領域での層流です。例えば、流路の断面積が変化する部分などで見られます。この種の層流では、流体の速度分布が複雑になります。

5. 圧力傾斜層流

圧力傾斜層流 (Laminar flow with pressure gradient) は、圧力の変化に伴って流体が加速または減速する層流です。例えば、降圧する管内の流れや、ポンプによる圧力変化がある場合に発生します。

6. 管内の乱流遷移領域

管内の乱流遷移領域 (Transitional flow in pipes) は、層流から乱流へと移行する途中の状態です。この領域では、流れが時折不規則に変化し始めますが、まだ完全な乱流には至っていません。

7. 熱的に駆動される層流

熱的に駆動される層流 (Thermally driven laminar flow) は、温度差による密度の違いが原因で発生する層流です。例えば、暖かい液体が自然対流によって冷たい液体に上昇する場合などが該当します。

8. 旋回層流

旋回層流 (Swirling laminar flow) とは、回転運動を伴う層流です。これは縦渦と呼ばれる渦が流体内で生成されることによって引き起こされます。旋回層流は遠心ポンプやターボ機械で一般的に観察されます。

これら8種類の層流は、流体力学における最も基本的な現象として、それぞれ独自の特性と重要性を持ちます。これらの層流を理解することは、エンジニアリングや科学研究において、効率的な設計や解析を行うための基礎となります。

電子機器の冷却と性能向上に重要な5種類の熱インターフェース材料の特徴と用途を詳しく解説します。

電子機器向け5種類の熱インターフェース材料

電子機器の性能と耐久性を向上させるためには、効果的な熱インターフェース材料（TIM：Thermal Interface Materials）の選定が重要です。TIMは、電子部品と冷却装置の間に生じる空気層を排除し、熱伝導率を高める役割を持ちます。ここでは、電子機器向けの5種類の代表的な熱インターフェース材料を紹介します。

導熱グリース

導熱グリースは、シリコーンや炭素ナノチューブなどをベースにした粘性の高い材料です。CPUやGPUの冷却に広く使用され、その柔軟性により、微細な表面の凹凸に対応します。導熱グリースの特長は、高い熱伝導率（通常3～8 W/m·K）と使いやすさです。

相変化素材（PCM：Phase Change Material）

相変化素材は、特定の温度で固体から液体に変化する素材です。この相変化により、熱容量が高まり、急激な温度上昇を抑える効果があります。CPUや高性能コンピュータの冷却に使用されることが多く、長期間の安定性が求められる場面に適しています。

導電性シリコーンパッド

導電性シリコーンパッドは、弾性がありながらも高い熱伝導率を持つ材料です。特に不規則な形状の表面に対しても密着しやすく、取り扱いが簡単な点が特長です。通常の熱伝導率は約1～6 W/m·K程度です。

金属フォイル

金属フォイルは、アルミニウムや銅などの金属を薄く加工した材料です。非常に高い熱伝導率（200 W/m·K以上）を持ち、電子部品の直接的な冷却に適しています。ただし、柔軟性が低いため、使用する部位には注意が必要です。

カーボンナノチューブ（CNT：Carbon Nanotube）フィルム

カーボンナノチューブフィルムは、非常に高い熱伝導性と強度を持つ革新的な材料です。熱伝導率は2000 W/m·Kにも達する場合があります。高性能コンピューターやサーバーなど、非常に高い効率の冷却が求められる場面に最適です。

これら5種類の熱インターフェース材料は、それぞれ特有の特長と適用分野を持っています。使用する環境や目的に応じて適切な材料を選定することで、電子機器の効率的な冷却と長寿命化を実現することができます。

空気流量計の種類とその特徴について、代表的な十種類の空気流量計のメリットや適用範囲を解説！正確な測定のための最適な選択をサポート。

空気流量計の種類10選

空気流量計は、空気やその他のガスの流量を測定するための重要な装置です。様々な応用分野で使用され、その種類は多岐にわたります。以下に、代表的な空気流量計の種類を10つ紹介します。

• ピトー管流量計：ピトー管を使用して、流体の速度を測定し、その速度から流量を計算する方式です。航空業界や工業プロセスで広く使用されます。
• ベンチュリ管流量計：ベンチュリ効果を利用し、絞りのある管内で流体の圧力差から流量を測定します。精度が高く、エネルギー損失が少ない特徴があります。
• オリフィス流量計：円盤状のオリフィスプレートを使用して流体の圧力差を測定し、流量を計算する方式です。簡単な構造で低コストですが、エネルギー損失がやや高いです。
• 差圧流量計：流体の圧力差を直接測定し、その差から流量を計算します。組み合わせる測定センサーによって、異なる流量計を構成することができます。
• タービン流量計：タービンの回転数から流量を計測します。高速で精度が高い測定が可能ですが、粘度の高い流体には不向きです。
• 電磁流量計：ファラデーの電磁誘導の法則を利用し、電磁場に基づいて流量を測定します。液体が導電性である必要がありますが、摩擦がないため長寿命です。
• コリオリ流量計：コリオリの力を利用し、質量流量を直接測定します。非常に高精度で、液体・気体の両方に適用可能ですが、コストが高いです。
• 超音波流量計：超音波の伝播時間やドップラー効果を利用して流体の速度から流量を計測します。非接触式で流体を汚染しない利点があります。
• 渦流量計：カルマン渦を利用し、流体が物体を通過する際に発生する渦の周波数から流量を測定します。固体粒子が少ない清浄な流体に適しています。
• 熱線流量計：熱線を流れる電流によって生じる熱損失を測定し、その損失から流量を計算します。低流量の測定に優れています。

それぞれの流量計は特定の条件や用途に応じて選択されます。適切な空気流量計を選ぶことで、効率的で正確な測定が達成できます。

吸収式冷凍システムは、熱エネルギーを使って冷却を行う装置です。この記事では代表的な7種類の吸収式冷凍システムの特徴と用途を紹介します。

7種類の吸収式冷凍システム

吸収式冷凍システムは、熱エネルギーを使って冷却を行う装置です。これらのシステムは、冷房、冷蔵、冷凍など、さまざまな目的で使用されます。以下に、代表的な7種類の吸収式冷凍システムを紹介します。

• 単一効果吸収式冷凍システム

単一効果吸収式冷凍システムは、最も基本的なタイプです。このシステムは、冷媒と吸収剤の組み合わせを使用して動作します。通常は水-リチウムブロマイド (LiBr) またはアンモニア-水 (NH₃-H₂O) のペアが使用されます。高温の熱源を利用して吸収剤から冷媒を分離し、冷やすことで冷却効果を得ます。

• 倍効果吸収式冷凍システム

倍効果吸収式冷凍システムは、効率を高めるために2つのジェネレーターを使用します。高温と中温の2段階のジェネレーターを使用して、より少ないエネルギーで高効率な冷却を実現します。高効率を求める場合に適しています。

• トリプル効果吸収式冷凍システム

トリプル効果吸収式冷凍システムはさらに効率を高めるため、3段階のジェネレーターを使用します。このシステムは、非常に高い効率を誇り、最新の技術を用いた吸収式冷凍機の一例です。ただし、複雑な構造と高コストが特徴です。

• 直接燃焼型吸収式冷凍システム

直接燃焼型吸収式冷凍システムは、ガスやオイルなどの燃料を直接燃焼させてジェネレーターを加熱します。この方法では、熱源としての電力を必要としないため、エネルギー効率を向上させることができます。特に、過剰な熱が存在する環境で効果的です。

• ソーラー吸収式冷凍システム

ソーラー吸収式冷凍システムは、太陽エネルギーを利用して動作します。ソーラーパネルで集めた熱エネルギーを利用し、吸収式冷凍サイクルを実行します。再生可能エネルギーを使用することで、環境への影響を最小限に抑えた冷却が可能です。

• ヒートポンプ型吸収式冷凍システム

ヒートポンプ型吸収式冷凍システムは、吸収式冷凍機を逆向きに動作させることで、暖房にも冷房にも対応できるシステムです。冬季には暖房として使用し、夏季には冷房として利用できます。

• 産業用吸収式冷凍システム

産業用吸収式冷凍システムは、大規模な冷却や冷凍が必要な産業用途向けに設計されています。製造工場や食料品加工工場などで利用され、高エネルギー効率と安定した冷却性能を提供します。

吸収式冷凍システムは多岐にわたり、様々な用途に適しています。それぞれのシステムは、特定のニーズや条件に応じた選択肢を提供します。理解を深め、適切なシステムを選ぶことで、効率的な冷却を実現する手助けとなります。

熱吸収材料の3つの種類とその特徴を詳しく解説。相変化材料、熱電材料、熱伝導材料の各特性と応用例。

熱吸収材料の3つの種類

熱吸収材料は、エネルギーの効率的な利用と熱管理において重要な役割を果たします。これらの材料は、さまざまな用途において過剰な熱を吸収し、調整する能力を持っています。熱吸収材料には、主に以下の3つの種類があります。

1. 相変化材料 (Phase Change Materials, PCM)

相変化材料は、固体から液体、または液体から固体への移行時に大量の熱を吸収または放出する特性を持っています。これは、潜熱という形でエネルギーを取り込むためです。代表的な相変化材料には以下のようなものがあります。

パフィリン (Paraffin)

脂肪酸 (Fatty Acids)

ヒドレート塩 (Hydrated Salts)

これらの材料は建築物の断熱材や冷却システムの熱蓄積として利用されます。

2. 熱電材料 (Thermoelectric Materials)

熱電材料は、温度差から電力を生成する能力を持つ材料です。この現象はゼーベック効果（Seebeck Effect）として知られています。

ゼーベック効果は、以下の関係式で説明できます。

\(V = \alpha \Delta T\)

\(V\): 生成された電圧
\(\alpha\): ゼーベック係数
\(\Delta T\): 温度差

主な熱電材料には、ビスマステルリド (Bismuth Telluride) や鉛テルライド (Lead Telluride) などがあります。これらは主にエレクトロニクスや自動車の廃熱回収に利用されます。

3. 熱伝導材料 (Thermal Conductive Materials)

熱伝導材料は、熱を効率的に伝導する能力を持つ材料です。これにより、過剰な熱を迅速に拡散し、機器やシステムのオーバーヒートを防ぐことができます。

代表的な熱伝導材料には以下のものがあります。

銅 (Copper)

アルミニウム (Aluminum)

ダイヤモンド (Diamond)

これらの材料は、冷却フィンやヒートシンクなどの熱管理システムに広く使用されています。

熱吸収材料の選択は、特定の応用におけるニーズに依存しますが、入念に選ばれた素材はエネルギー効率の向上と持続可能な運用に大きく貢献します。

航空宇宙工学における6つの主要な熱管理方法を解説。熱放射、熱伝導、冷却液システム、断熱材、ヒートパイプ、放射冷却の詳細説明。

航空宇宙における6つの熱管理方法

航空宇宙工学では、極度の温度変化や過酷な環境条件に直面することが多いため、効率的な熱管理が不可欠です。以下に、宇宙機や航空機で採用されている6つの主要な熱管理方法について説明します。

熱放射

熱伝導

冷却液システム

断熱材

ヒートパイプ

放射冷却

1. 熱放射

熱放射は、物体が電磁波として熱を放出するプロセスです。航空宇宙機器は、特に宇宙船のように大気圏外で飛行する場合、この方法を利用して内部の熱を宇宙空間に放散します。

2. 熱伝導

熱伝導は、物質の分子によって熱エネルギーが直接伝わる現象です。高熱伝導素材（例えば、銅やアルミニウム）を使用することで、機器内部の熱を効率的に分散することが可能です。

3. 冷却液システム

冷却液システムは、循環する液体を使用して熱を吸収し、遠隔地で放出する方法です。航空宇宙機器では、水や特殊な冷却液が使用され、冷却のためにヒートエクスチェンジャーなどが併用されることがあります。

4. 断熱材

断熱材は、熱伝導を防ぐために使用される素材で、高温環境から機器を保護します。エアロジェルやセラミックファイバーのような高度な断熱材は、軽量かつ高効率の断熱性を提供します。

5. ヒートパイプ

ヒートパイプは、熱を一方向に効率的に移動させるデバイスです。内部の液体が蒸発と凝縮を繰り返しながら熱を伝えます。航空宇宙機器は、この技術を使用して限られた空間内での熱管理を行います。

6. 放射冷却

放射冷却は、物体が赤外線放射として熱を放出して冷却する方法です。特に宇宙空間では放射冷却が重要な役割を果たし、宇宙機の表面設計や塗料にも工夫が施されています。

これらの熱管理技術を組み合わせることで、航空宇宙機器は過酷な温度条件でも安全かつ効果的に動作し続けることができます。

流れの可視化技術を9つの方法で紹介。煙、色素注入、PIV、流れ紋法、温度場の可視化、LIF、ホログラフィック干渉法、X線、UDVがあります。

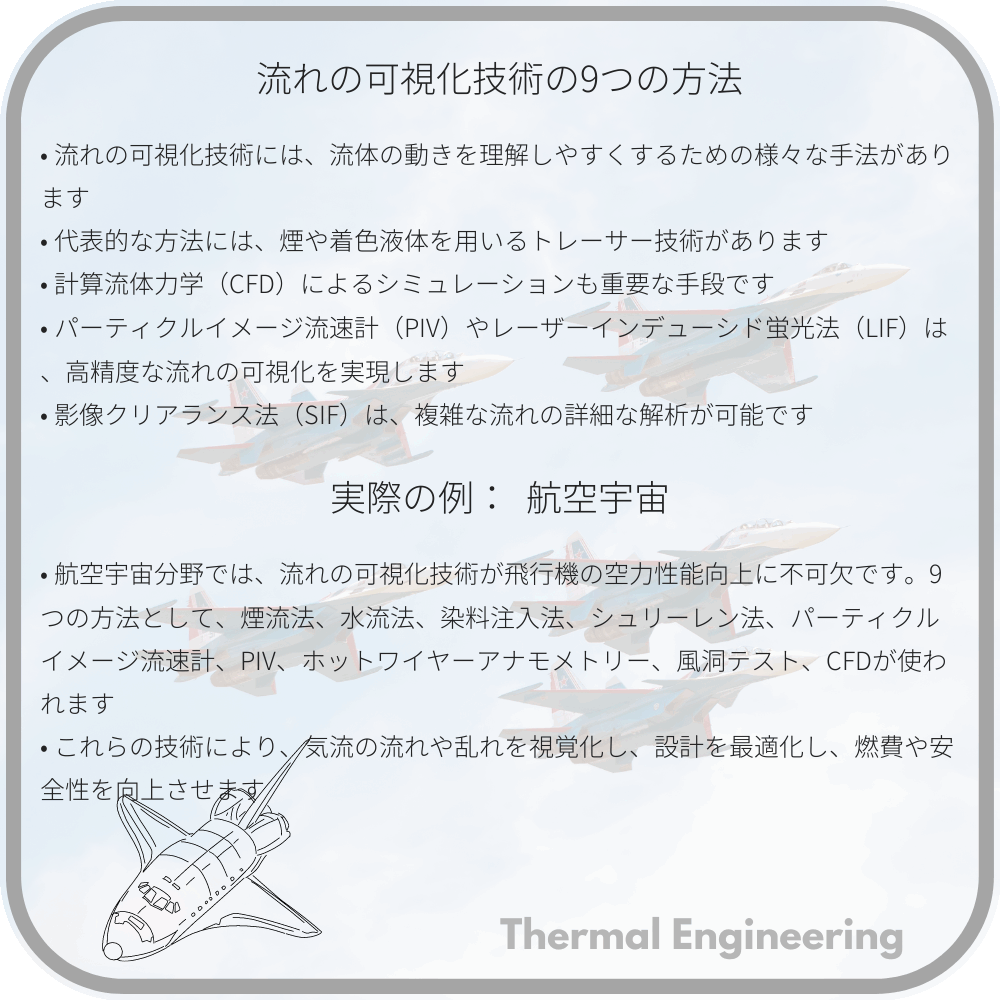

流れの可視化技術の9つの方法

流れの可視化は、流体の動きや挙動を視覚的に観察するための技術です。これにより、流体力学の理解が深まり、さまざまな応用が可能となります。以下に、流れの可視化技術の9つの方法を紹介します。

煙を用いた可視化

色素注入法

粒子画像流速測定（PIV）

流れ紋法

温度場の可視化

レーザー誘起蛍光（LIF）

ホログラフィック干渉法

X線可視化技術

超音波ドップラー流速計（UDV）

1. 煙を用いた可視化

煙を用いた可視化は、煙を流れの中に噴射し、その挙動を観察する手法です。風洞実験などでよく使われ、流線や渦の形成を直接視覚化できます。

2. 色素注入法

色素注入法では、流体中に色素を注入してその拡散や混合を観察します。水槽実験などで広く用いられ、簡単に実施できます。

3. 粒子画像流速測定（PIV）

PIVは、流体中に微小な粒子を散布し、その動きを高速度カメラで撮影して流速分布を計測する手法です。レーザーシートを用いることで3次元的な速度場も解析可能です。

4. 流れ紋法

流れ紋法は、流れの影響で表面に形成される紋様を観察する技術です。主に境界層の流れを観察するために用いられます。

5. 温度場の可視化

温度場の可視化では、サーモグラフィーや液晶温度計測技術を用いて、流体の温度分布を観察します。熱コンベクションや放射熱の影響を一目で理解できます。

6. レーザー誘起蛍光（LIF）

LIFは、流体中に蛍光物質を混入し、レーザーを照射して発光を観察する手法です。濃度分布や温度場の高精度な測定が可能です。

7. ホログラフィック干渉法

ホログラフィック干渉法は、干渉計によるホログラムを用いて流体中の変位や密度分布を観察する技術です。高精度な解析が特徴です。

8. X線可視化技術

X線可視化技術は、X線を用いて流体の内部構造や流れの挙動を調べる手法です。特に複雑な内部構造を持つ流れの解析に有効です。

9. 超音波ドップラー流速計（UDV）

UDVは、超音波を用いて流体中の粒子の速度を計測する技術です。非接触で連続的な測定が可能なため、広範な応用が期待されます。

これらの可視化技術は、流体力学の研究のみならず、航空宇宙工学、化学工学、環境科学などのさまざまな分野で重要な役割を果たしています。
