熱工学

高温測定を可能にする高精度の放射温度計の特徴、基本原理、そして製造業や発電所での具体的な応用例について詳しく解説します。

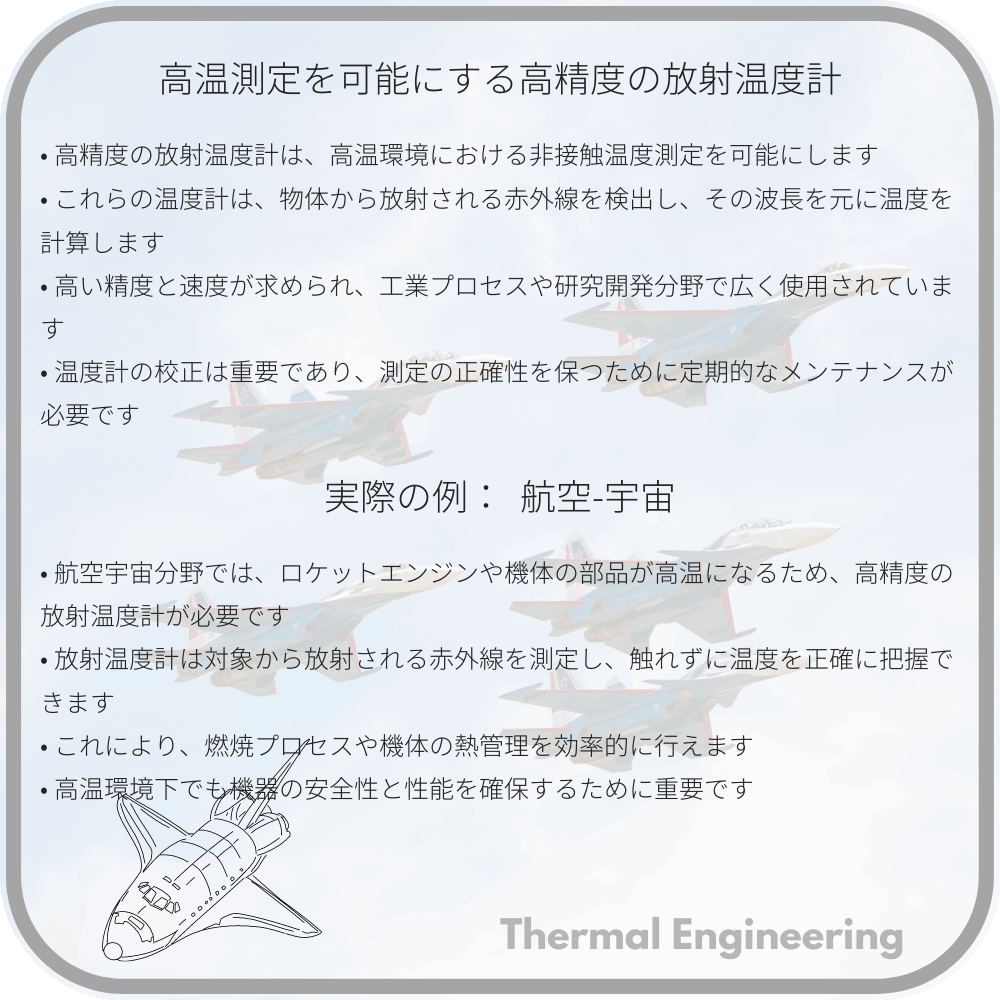

高温測定を可能にする高精度の放射温度計

高温環境での温度測定は、製造プロセス、エネルギー管理、および研究開発において非常に重要です。放射温度計は、非接触で正確な温度測定を実現するための重要なツールです。この技術の記事では、高温測定を可能にする高精度の放射温度計について詳しく説明します。

放射温度計の基本原理

放射温度計は、物体から放射される赤外線を検出して温度を測定します。すべての物体は温度に応じた赤外線を放射し、その強度は温度に依存します。具体的には、プランクの法則に基づいて放射エネルギーと温度の関係が記述され、次の式で表されます：

\( E = \frac{hc}{\lambda (e^{\frac{hc}{\lambda kT}} – 1)} \)

ここで、

• E は放射エネルギー
• h はプランク定数
• c は光速
• \(\lambda\) は波長
• k はボルツマン定数
• T は温度

高精度放射温度計の特徴

高精度な放射温度計は、以下の特徴を持っています：

• 広い温度範囲：通常の温度計では測定が困難な高温、たとえば 1000°C 以上の温度も測定可能です。
• 非接触測定：危険な高温物体に直接触れずに温度を測ることができ、安全性が高いです。
• 高速応答：温度変化に迅速に対応し、リアルタイムでのモニタリングが可能です。

高温環境での応用例

高精度の放射温度計は、多くの高温環境で使用されています。以下にその主な応用例を示します：

1. 製造業：金属の鋳造や鍛造工程での温度管理。
2. 発電所：ボイラーやタービンの温度モニタリング。
3. 研究開発：材料科学や宇宙工学の実験における高温測定。

まとめ

高温測定を可能にする高精度の放射温度計は、多岐にわたる産業や研究分野で非常に重要なツールです。この温度計を用いることで、非接触で安全かつ正確な温度測定が実現でき、様々なプロセスの効率化と安全性向上に寄与します。放射温度計の原理を理解し、正しく使用することで、多くの応用が可能となります。

ナノ強化熱流体（NETFs）は、ナノ粒子添加によって熱管理の効率を向上させた革新的な流体で、工業アプリケーションに広く活用されています。

ナノ強化熱流体の世界

ナノ強化熱流体（Nano-Enhanced Thermal Fluids、略してNETFs）は、熱管理の効率を向上させるために開発された革新的な技術です。これらの流体は、通常の熱流体に比べて優れた熱伝導率と熱伝達特性を持ち、さまざまな工業アプリケーションで利用されています。

ナノ強化熱流体とは？

NETFsとは、従来の熱流体にナノサイズの粒子（ナノ粒子）を添加することで、熱物性を向上させたものです。これらのナノ粒子は通常、金属、酸化物、炭素ナノチューブなどの素材でできており、流体の内部に均一に分散されています。

ナノ粒子の役割

ナノ粒子は、以下のような特性をもたらします：

熱伝導率の向上: ナノ粒子は、熱伝導の役割を果たし、流体全体の熱伝導率を高めます。

熱拡散性の改善: ナノ粒子には高い熱拡散性があり、熱の均一な分布を助けます。

粘性の変動: 一部のナノ粒子は、流体の粘性特性を調整し、ポンプ動力の効率を向上させます。

代表的なナノ材料

NETFsで使用される代表的なナノ材料には、以下のようなものがあります：

酸化アルミニウム（Al₂O₃): 高い熱伝導率と化学的安定性が特徴です。

酸化亜鉛（ZnO): 阻止効果の少ない高効率の熱伝導体です。

炭素ナノチューブ（CNTs): 比類ない強度と高い熱伝導率が特徴です。

熱流体の応用例

NETFsは、以下のような多岐にわたる分野で応用されています：

電子機器の冷却: 高性能プロセッサやグラフィックスカードの冷却に使用されます。

太陽熱システム: ソーラーコレクターの効率を向上させるために使用されます。

自動車エンジン: エンジンの熱管理の効率を向上させます。

今後の展望

ナノ強化熱流体の研究と応用は、今後も進展することが期待されています。新しいナノ材料や複合材料の開発により、より効率的で安定な熱流体が誕生する可能性があります。また、持続可能なエネルギーシステムや次世代の電子機器においても、その役割がますます重要になるでしょう。

まとめ

ナノ強化熱流体は、熱管理の新しいパラダイムを提供する画期的な技術です。ナノ粒子の特性を利用することで、より効率的で効果的な熱流体を開発することができます。将来的には、さまざまな分野での応用がさらに広がることが期待されています。

熱電冷却装置（Thermoelectric Cooler、TEC）はペルティエ効果を利用して効率的かつコンパクトな熱管理を行うデバイスです。

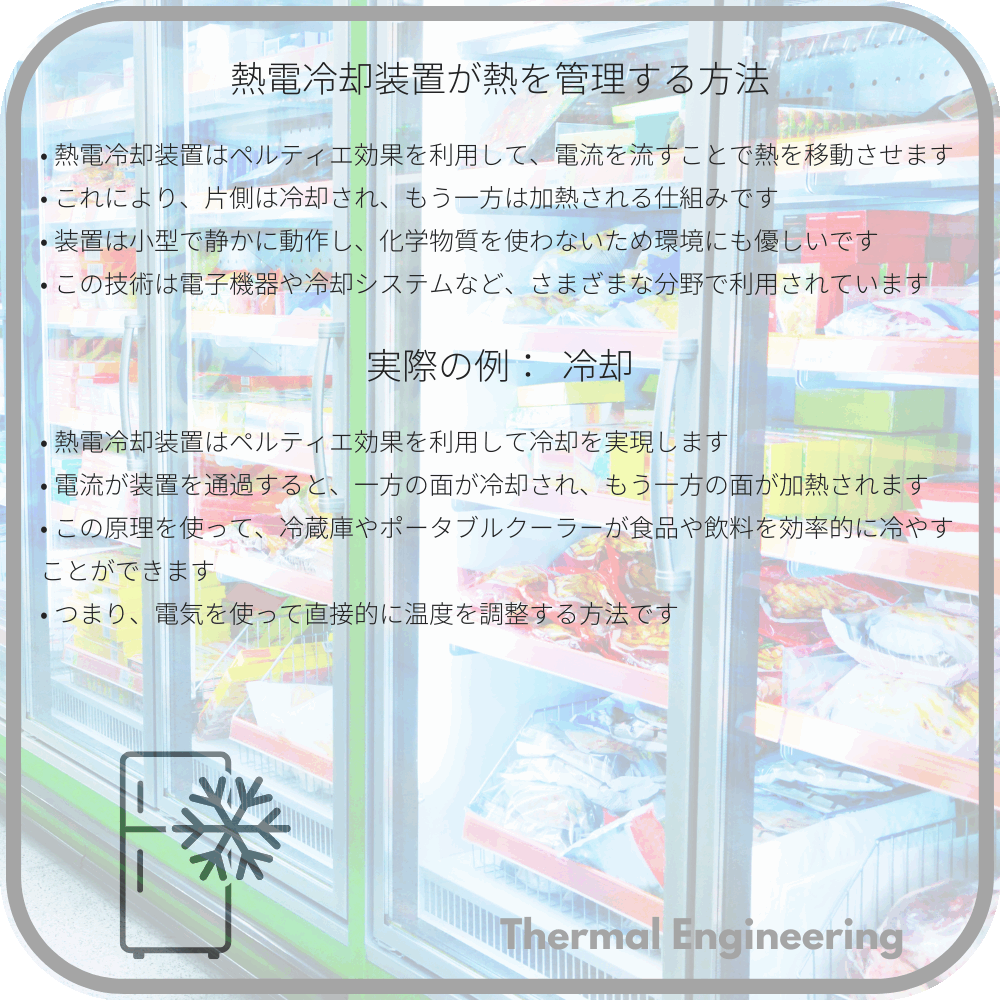

熱電冷却装置が熱を管理する方法

熱電冷却装置（Thermoelectric Cooler、TEC）は、ペルティエ効果を利用して熱を移動させるデバイスです。これにより、効率的かつコンパクトな方法で熱管理を行うことができます。以下では、TECがどのようにして熱を管理するかについて詳しく説明します。

• ペルティエ効果の原理
• TECの構造と動作
• TECの応用例

ペルティエ効果の原理

ペルティエ効果は、異なる材料の電気的な接合部に電流を流すことで熱が吸収されたり放出されたりする現象です。この効果は1834年にジャン・シャルル・ペルティエによって発見されました。具体的には、次のように機能します：

• 二種類の異なる材料AとBが接合されている。
• 接合部に電流を流すと、片方の接合部で熱が吸収され（冷却効果）、もう片方の接合部で熱が放出される（加熱効果）。

TECの構造と動作

一般的なTECは、複数の半導体ペルティエ素子から構成されています。これらの半導体はプレスや溶接によって直列に配置されており、セラミック基板と熱伝導性の良い材料で囲まれています。TECの動作を理解するためには、以下のポイントが重要です：

半導体ペルティエ素子の役割

• n型半導体とp型半導体を交互に並べることで、電流が流れるたびに一方の面で熱が吸収され、もう一方の面で熱が放出される。
• 回路内のすべての素子が協調して働くことで、全体の冷却性能が向上する。

冷却と加熱のメカニズム

TECに電源を接続すると、電流がn型半導体とp型半導体の接合部を通過します。このとき、片方の面で熱が吸収され、冷却効果が生じます。逆に、電流の反対側では熱が放出され、加熱されます。このプロセスをうまく制御することで、精密な温度管理が可能となります。

TECの応用例

熱電冷却装置は多くの分野で利用されています。以下にいくつかの具体例を挙げます：

1. 電子デバイスの冷却：コンピュータ、レーザー、LEDなどの高性能電子デバイスの冷却に使用されます。
2. 医療機器：DNA増幅器や血液分析機器など、温度制御が重要な医療機器にも応用されています。
3. 車載冷蔵庫：自動車の小型冷蔵庫やクーラーボックスなどのポータブル冷却装置にも使用されています。

このように、TECは多岐にわたる応用が可能であり、現代の技術の進歩に大きく貢献しています。

サーマルブランケットの保温メカニズムを解説。熱伝導、対流、放射をコントロールし、構造と素材の特性を活用する方法を詳述。

サーマルブランケットはどのように熱を保持するのか

サーマルブランケットは、熱エネルギーを保持するために使用される技術製品です。特に宇宙船や人工衛星において重要な役割を果たしますが、日常生活でも保温シートとして広く使用されています。では、このサーマルブランケットはどのようにして熱を保持するのでしょうか？ここでは、そのメカニズムについて詳しく説明します。

サーマルブランケットの構造

サーマルブランケットは、複数の薄いレイヤーから構成されています。これらのレイヤーは一般的にアルミニウムやポリエチレンなどの材料で作られています。アルミニウム層は、放射熱を反射する性質があります。一方、ポリエチレン層は、軽くて耐久性があり、断熱効果を高めます。この組み合わせにより、効率的に熱を保持することが可能になります。

熱を保持するメカニズム

サーマルブランケットの熱保持メカニズムは、以下の三つの主な熱伝達方式を制御することに基づいています：

伝導

対流

放射

1. 伝導

熱伝導は、熱が直接物質を通して移動する現象です。サーマルブランケットは、非常に薄い層で構成されているため、伝導による熱損失を最小限に抑えます。また、空気の層も存在するため、熱伝導率が低減されます。

2. 対流

対流は、流体（例えば、空気や水）が移動することによって熱を運ぶ現象です。サーマルブランケットは、密閉された構造を持っているため、外部からの空気の流入を防ぎ、対流による熱損失を効果的に防ぎます。これにより内部の温度を保持します。

3. 放射

熱放射は、物体が電磁波を放出することで熱を失う現象です。サーマルブランケットの表面にはアルミニウムが使用されており、このアルミニウム層が放射熱を反射します。これにより、内部の熱エネルギーが外部に放出されるのを防ぎます。

まとめ

サーマルブランケットは、熱伝導、対流、放射の三つの熱伝達方式を制御することで、効果的に熱を保持します。その薄くて軽量な構造にもかかわらず、高い断熱性能を発揮するため、様々な分野で使用されています。例えば、宇宙空間の極端な温度変化から宇宙船を保護する他、登山やアウトドア活動での保温シートとしても役立ちます。

このように、サーマルブランケットはその簡素な外見からは想像できないほどの高性能を持つ重要な技術製品であり、私たちの生活の中で不可欠な存在です。

エクセルギー分析は、エネルギー資源を最も効率的に利用するための強力なツールであり、システムの実際の効率を評価し最適化に役立てます。

熱システムの最適化におけるエクセルギー分析の役割

熱システムの最適化は、エネルギー資源を最も効率的に利用するための重要なテーマです。エクセルギー分析（Exergy Analysis）は、この最適化プロセスにおいて強力なツールとして活用されます。エクセルギーは、エネルギーの質を考慮した概念であり、システムの実際の効率を評価するために使用されます。

エクセルギーとは何か？

エクセルギーとは、「有用仕事」の能力を表します。これは、システムが環境と平衡に達するまでに提供できる最大限の有用なエネルギーを指します。したがって、エクセルギーは、エネルギーの保存法則だけでなく、エネルギーの質をも考慮しています。

• エネルギー保存の法則に従うだけでなく、エネルギーの質をも評価
• システム全体の効率向上のための潜在的な改善点を特定

エクセルギー分析の基本

エクセルギー分析は、以下のステップで行われます：

1. システムの定義: 解析対象となるシステムの境界を決定します。
2. エネルギーフローの識別: システム内外の全エネルギーフローを特定します。
3. エクセルギーフローの算出: 各エネルギーフローのエクセルギー値を計算します。
4. エクセルギー損失の特定: エクセルギーの損失原因を特定し、分析します。

エクセルギー（E）の計算は、下記の式に従います：

\[
E = (H – H_0) – T_0(S – S_0)
\]

ここで、Hはエンタルピー、Sはエントロピー、T_0は環境温度です。エクセルギー損失は、システム内で利用可能なエネルギーがどの程度無駄になっているかを示します。

エクセルギー分析の利点

エクセルギー分析を使用することで、以下の利点があります：

• 無駄なエネルギー損失箇所を特定できるため、システムの効率を向上させることができます。
• エネルギー変換プロセス中の不可避的な損失を明確化し、改善点を特定します。
• 持続可能なエネルギー使用を促進し、環境負荷の低減に貢献します。

具体例と応用

実際の応用例として、発電プラントの効率化が挙げられます。発電プラントでは、燃料が燃焼してエネルギーが生成されますが、その過程で多くのエネルギーが廃熱として失われます。エクセルギー分析を用いることで、この廃熱の再利用方法を考案し、全体の効率を高めることができます。

また、産業プロセスや暖房システム、冷却システムなど、さまざまな分野でもエクセルギー分析は活用されています。各システムのエクセルギー損失を最小限に抑えることで、運用コストを削減し、効率を高めることが期待できます。

結論

熱システムの最適化において、エクセルギー分析は非常に重要な役割を果たします。エネルギーの質を評価することで、システム全体の効率を向上させ、持続可能なエネルギー利用を実現するための基盤を提供します。これからもエクセルギー分析を活用することで、さらに多くのエネルギー資源の効率的な利用が期待されます。

サーマルデソルプションは、汚染物質を含む土壌や廃棄物を高温で気化させ、除去・回収する技術です。環境浄化や廃棄物管理に応用されます。

サーマルデソルプションによるサンプルの純化方法

サーマルデソルプションは、主に汚染物質を含む土壌や廃棄物の浄化に使用される熱処理技術であり、様々な分野で利用されています。この技術は、熱を用いることで有害物質を気化させ、その後、除去または回収することでサンプルを純化します。

サーマルデソルプションの基本原理

サーマルデソルプションは、次の基本的なプロセスに基づいています：

1. 加熱：サンプルを高温に加熱することで、汚染物質が気化します。この温度は、汚染物質の特性に応じて調整されます。
2. ガス化：気化した汚染物質はガスとして分離されます。
3. 冷却・凝縮：分離されたガスは冷却・凝縮され、液体または固体として回収されます。
4. 処理：回収された汚染物質は適切な方法で処理されます。

メリットと応用分野

サーマルデソルプションには多くのメリットがあり、新しいアプリケーションを見つけるための可能性が広がります。

• 高効率：効果的に多様な汚染物質を除去できます。
• 環境への影響軽減：適切に管理されたプロセスにより、二次汚染のリスクが低減されます。
• リサイクル：汚染物質を回収し、再利用することができます。

応用分野としては、以下のものがあります：

• 汚染土壌の処理
• 廃棄物管理
• 化学工業における精製プロセス

まとめ

サーマルデソルプションは、熱を利用して汚染物質を除去・回収する有効な方法です。多くの利点があり、様々な分野での応用が可能です。この技術を理解し、適用することで、よりクリーンな環境と効率的なリソース管理が期待できます。

熱シールは、熱を利用して2つ以上の材料を接合する技術で、食品包装や医療機器、製造業などで広く利用されています。

熱シールが材料を接合する仕組み

熱シールは、熱を利用して2つ以上の材料を密着させ、接合する方法です。この技術は主に包装や製造業で広く利用されています。では、どのようにして熱シールが材料を接合するのか、具体的な仕組みを見ていきましょう。

熱シールの基礎原理

熱シールの基本的な原理は、熱エネルギーを加えることで、接合する材料の表面を溶かし密着させることにあります。このプロセスでは、以下の三つの主要な要素が関与します：

温度

圧力

時間

材料の接合は、これらの要素が適切に組み合わさることで実現されます。

温度の役割

温度は材料を溶かすための主要な要素です。材料の種類に応じて、適切な温度が必要です。たとえば、次のような式で熱エネルギーを計算できます：

Q = mcΔT

ここで、Q は加えるべき熱量、m は材料の質量、c は材料の比熱、ΔT は温度変化を表します。

圧力の役割

圧力は溶けた材料同士を密着させるために不可欠です。適切な圧力をかけることで、材料がしっかりと接合し、高い接着強度を得ることができます。

接合時間

接合時間は、加えた熱と圧力が効果的に作用するための期間を指します。一般的に、温度が高いほど、接合時間は短くなりますが、材料が適切に冷却されるための時間も考慮する必要があります。

熱シールの具体例

熱シール技術は以下のようにさまざまな分野で利用されています：

食品包装：プラスチックフィルムやラミネートフィルムをシールして食品の保存性を高めます。

医療機器：滅菌パッケージや医療用バッグなど、安全で清潔な状態を保つために使用されます。

製造業：プラスチック部品の組み立てや電子機器の防水シールなど。

まとめ

熱シールは、熱、圧力、時間を組み合わせて材料を接合するシンプルで効果的な方法です。これにより、さまざまな応用に対応できるため、多くの業界で広く利用されています。

電子冷却における熱インピーダンスの影響について説明し、電子部品の性能維持と長寿命化のための効果的な冷却技術を紹介します。

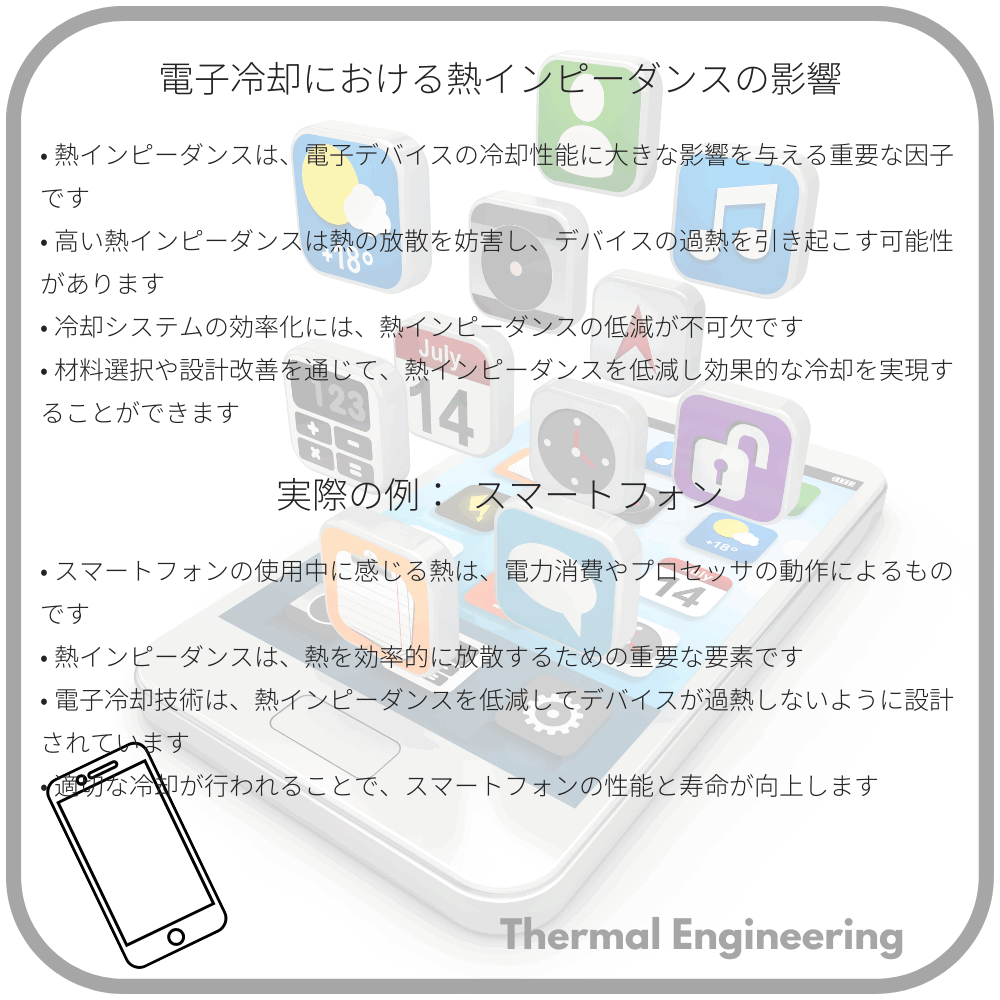

電子冷却における熱インピーダンスの影響

電子機器の性能と寿命にとって、効果的な冷却は極めて重要です。特に、集積回路やパワーデバイスなどの高密度電子機器では、温度の管理が重要になります。本記事では、電子冷却のプロセスにおける熱インピーダンスの役割とその影響について説明します。

熱インピーダンスとは

熱インピーダンス（thermal impedance）とは、ある材料や構造物を通って熱が移動する際の抵抗を指します。これは、電子部品の温度管理において重要なパラメータです。熱インピーダンスは、以下のようなユニットを使って測定されます：

• 熱抵抗 (_Rth)：熱抵抗は、温度差を生じさせるために必要な熱流束を示します。単位はK/W、つまり「ケルビン毎ワット」です。
• 熱静電容量 (_Cth)：熱静電容量は、単位温度変化を生じさせるために必要な熱エネルギーを示します。単位はJ/K、つまり「ジュール毎ケルビン」です。

熱インピーダンスの影響

熱インピーダンスが高いと、電子部品が受ける熱の通過が妨げられ、部品自体の温度が上昇します。これにより、以下のような問題が発生します：

1. 電子部品の性能低下：殆どの電子部品は、動作温度が上がると性能が低下します。例えば、半導体デバイスは温度が高いほどオン抵抗が増加し、効率が低下します。
2. 信頼性の低下：高温にさらされ続ける電子部品は劣化が早まります。特に、半導体の結晶粒界やインターフェースは高温による劣化が顕著です。
3. 熱暴走：熱インピーダンスが高い場合、熱が排出されずに部品が過熱し、最終的にはデバイス自体が破壊される可能性があります。

電子冷却の技術

電子冷却における熱インピーダンスを低減するためのいくつかの一般的な技術を以下に紹介します：

• 熱伝導性材料の使用：高熱伝導率を持つ材料（例：銅、アルミニウム）は、熱の迅速な拡散を可能にします。
• 効果的なヒートシンク設計：ヒートシンクは電子部品から熱を伝導し、大気中に放熱する役割を果たします。ヒートシンクの形状、材料、表面積は冷却性能に直接影響します。
• 冷却ファンの使用：空冷ファンや液体冷却システムなど、強制対流を利用して熱を迅速に除去します。

結論

電子冷却における熱インピーダンスの管理は、電子デバイスの長寿命と高性能を維持するために不可欠です。適切な材料選定、ヒートシンクの設計、強制冷却システムの導入など、さまざまな方法が組み合わさることで効果的な冷却が実現します。これらの技術を理解し適用することで、電子機器の耐久性と信頼性を大幅に向上させることができます。

サーマルリレーの仕組みと構造、動作原理、設定方法および使用例を詳しく解説。過負荷保護装置としての重要な役割についても触れます。

サーマルリレーの仕組み

サーマルリレーは熱を利用して過負荷保護を行うための装置で、モーターやその他の電気機器を保護するためによく使用されます。サーマルリレーは、主に工業用の電気システムで過電流を検出し、機器を安全に停止する役割を果たします。

サーマルリレーの構造

サーマルリレーは以下の主要な部品で構成されています:

• バイメタルストリップ
• 調整ネジ
• 接点
• リセットボタン

動作原理

サーマルリレーの基本的な動作原理は、過電流が流れるときに発生する熱を利用することです。

1. 電流が流れると、バイメタルストリップが加熱されます。
2. 異なる熱膨張係数を持つ二つの金属が接合されているため、加熱によって一方が他方よりも多く膨張します。
3. これにより、バイメタルストリップが曲がり、接点を開いて回路を切断します。
4. 具体的には、電流 \( I \) と時間 \( t \) の積 \( I^2 t \) に比例して動作します。

調整と設定

サーマルリレーには通常、過負荷電流を調整するためのネジが付いています。この調整により、保護対象の装置に適した過負荷設定を行います。

例えば、モーターの定格電流が \( 10 \)A の場合、サーマルリレーの設定を \( 10 \)A に調整します。これにより、過負荷電流が設定値を超えた場合にのみリレーが動作します。

使用例

サーマルリレーは、以下のような場面でよく使用されます:

• 工場のモーター保護
• HVAC（暖房、換気、空調）システムの保護
• 商業用および産業用機械の保護

まとめ

サーマルリレーは、そのシンプルな構造と確実な動作で、多くの電気システムで広く利用されています。バイメタルストリップを利用した熱的動作原理により、過負荷から機器を保護する重要な役割を果たしています。調整も比較的簡単で、指定された電流値で正確に動作するため、信頼性が高いです。

このように、サーマルリレーは電気機器の安全運用に欠かせない要素として、広範な応用が期待されています。

「サーモクロミック素材が色を変える仕組み」について解説。液晶型と有機化合物型の2種類のメカニズムとその応用例を詳しく紹介。

サーモクロミック素材が色を変える仕組み

サーモクロミック素材は、温度の変化に応じて色が変わる特殊な素材です。この興味深い現象は、科学的なメカニズムに基づいています。ここでは、サーモクロミック素材がどのように色を変えるのか、その仕組みを詳しく解説します。

サーモクロミック素材の種類

• 液晶型サーモクロミック素材
• 有機化合物型サーモクロミック素材

液晶型サーモクロミック素材

液晶型サーモクロミック素材は、特定の温度範囲で透明から色を持つ状態に変わります。これは、液晶分子の配列が温度変化によって変化するためです。

1. 低温の状態では、液晶分子は整然とした構造を持ち、光の屈折や反射によって色が現れます。
2. 温度が上昇すると、液晶分子の配列が乱れ、その結果として色が変化します。

有機化合物型サーモクロミック素材

有機化合物型サーモクロミック素材は、特定の温度に達すると化学構造が変化することで色を変えます。このメカニズムは以下のようなプロセスです。

1. 温度が上昇すると、有機分子が電子を吸収することができるようになります。
2. これにより、分子内の電子構造が変化し、色が変わります。
3. 冷却されると、元の状態に戻り、再び色が変わります。

実際の応用例

• 温度計: 温度計の読取り部分に使われることで、視覚的に温度変化を確認できます。
• 安全サイン: 高温になると色が変わることで、注意を促すサインになります。
• 装飾品: 装飾品や衣服のデザインに応用され、温度に応じて色が変わるユニークなアクセサリーとなります。

まとめ

サーモクロミック素材の色変化は、温度による分子構造の変化に基づいています。この現象を利用して、日常生活のさまざまな分野で応用されています。液晶型と有機化合物型の2つの主要な種類があり、それぞれ異なるメカニズムで色を変えます。サーモクロミック素材は、私たちの周りの世界をより楽しく、便利にする革新的な技術です。
