열공학

열적 쾌적성 평가 도구는 사람들이 특정 환경에서 느끼는 쾌적함 정도를 평가합니다. 주요 지표로 PMV, PPD, SET, OT가 있습니다.

열적 쾌적성 평가 도구

열적 쾌적성(thermal comfort)은 사람들이 특정 환경에서 느끼는 쾌적함 정도를 의미합니다. 이는 개인의 생산성, 건강 및 전반적인 웰빙에 큰 영향을 미치기 때문에, 열적 쾌적성을 평가하는 도구는 매우 중요합니다. 이 글에서는 일반적으로 사용되는 주요 열적 쾌적성 평가 도구에 대해 알아보겠습니다.

열적 쾌적성을 평가하는 주요 지표

• PMV (Predicted Mean Vote)
• PPD (Predicted Percentage of Dissatisfied)
• SET (Standard Effective Temperature)
• OT (Operative Temperature)

PMV (Predicted Mean Vote)

PMV는 특정 환경 조건에서 대다수 사람이 느끼는 평균적인 열적 쾌적성을 예측하는 지표입니다. Fanger의 열적 쾌적성 모델을 기반으로 하며, 식은 다음과 같습니다:

PMV = \(0.303 \exp(-0.036 M) + 0.028\) * (M – W – 3.96 * 10^-8 * f_cl * [(T_cl + 273)⁴ – (T_r + 273)⁴] – f_cl * h_c * (T_cl – T_a))

여기서:

• M: 대사율 (metabolic rate)
• W: 외부 작업량 (external work)
• f_cl: 의복 열 전달 계수 (clothing heat transfer coefficient)
• T_cl: 의복 표면 온도 (clothing surface temperature)
• T_r: 평균 복사 온도 (mean radiant temperature)
• T_a: 공기 온도 (air temperature)
• h_c: 대류 열 전달 계수 (convective heat transfer coefficient)

PPD (Predicted Percentage of Dissatisfied)

PPD는 PMV 지표로부터 유도되며, 특정 환경에서 열적 불만족을 느끼는 사람의 비율을 예측하는 데 사용됩니다. 식은 다음과 같습니다:

PPD = 100 – 95 e\(^(-0.03353 PMV^4 – 0.2179 PMV^2)\)

SET (Standard Effective Temperature)

SET는 주어진 활동 및 의복 조건에서 사람들이 주관적으로 느끼는 온도를 나타내는 지표입니다. 이는 사람들의 활동 수준과 의복을 고려하여 환경의 열 효과를 평가할 수 있습니다.

OT (Operative Temperature)

OT는 공기 온도와 복사 온도의 조합으로, 사람들이 실제 느끼는 열적 환경을 보다 정확하게 나타냅니다. 식은 다음과 같습니다:

• OT = (\(T_a + T_r\))/2

결론

열적 쾌적성을 평가하는 도구들은 실내 환경의 열적 쾌적성을 유지하고 개선하는 데 중요한 역할을 합니다. 이를 이해하고 적절하게 활용하면, 보다 쾌적하고 생산적인 환경을 조성할 수 있습니다. PMV, PPD, SET 및 OT와 같은 주요 지표들은 이러한 평가에 매우 유용하며, 각각의 특성과 사용 방법을 잘 이해하는 것이 중요합니다.

흡착 냉장고는 전력 없이 작동하며, 흡착제와 냉매의 상호 작용을 이용해 냉각을 구현하는 친환경 장치입니다.

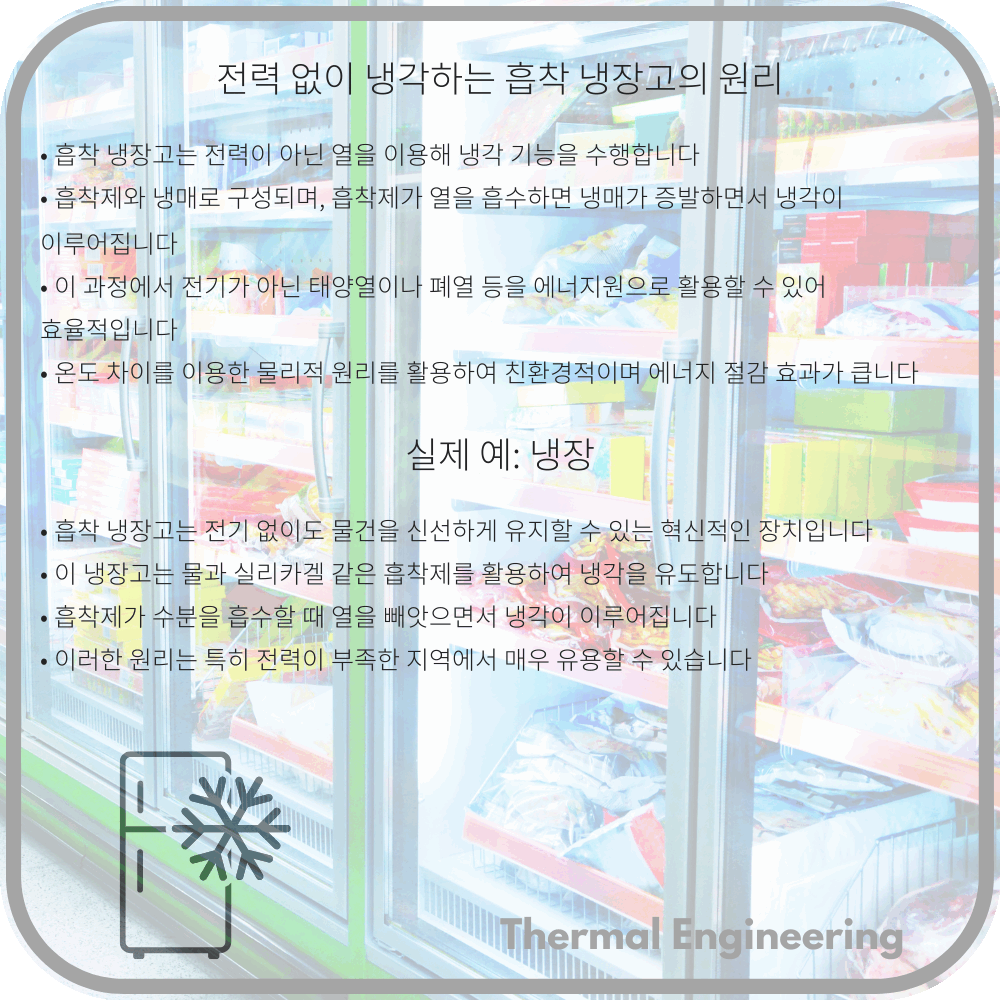

전력 없이 냉각하는 흡착 냉장고의 원리

흡착 냉장고는 전력 없이 작동하는 냉각 장치로, 주로 자연적인 열원을 이용해 작동합니다. 이 기술은 열대 지방의 의료 냉장고, 캠핑용 냉장고 등 다양한 응용 분야에서 유용할 수 있습니다. 흡착 냉장고의 작동 원리는 주로 흡착제와 냉매의 상호 작용에 기반을 두고 있습니다.

흡착제와 냉매의 역할

흡착 냉장고는 두 개의 주요 구성 요소로 이루어져 있습니다: 흡착제와 냉매입니다.

• 흡착제: 주로 제올라이트(Zeolite)나 실리카 젤(Silica Gel) 같은 다공성 물질이 사용됩니다. 이 물질들은 높은 비표면적을 가지며, 작은 분자들을 잘 흡착합니다.
• 냉매: 냉각을 일으키는 실제 물질로, 물이나 암모니아가 자주 사용됩니다. 이 냉매는 흡착제에 의해 흡착 또는 탈착됩니다.

작동 원리

흡착 냉장고의 작동 과정은 흡착 및 탈착이라는 두 단계로 나눌 수 있습니다.

1. 흡착 단계: 낮은 온도에서 냉매가 흡착제에 흡착됩니다. 이 과정에서 흡착제는 냉매를 포획하며, 냉매는 기체 상태에서 액체 상태로 바뀌어 마치 ‘응축’되는 것처럼 보입니다. 이 과정은 엔탈피 감소와 함께 열을 방출합니다.
2. 탈착 단계: 높은 온도에서 흡착제가 가열되면, 냉매가 다시 흡착제로부터 분리되어 나옵니다. 이 과정에서는 흡첨제가 흡수한 열을 이용해 냉매를 증발시키며, 결과적으로 냉각 효과가 발생합니다.

열원의 이용

흡착 냉장고는 주로 태양열, 폐열 등과 같은 자연적인 열원을 이용해 작동합니다. 예를 들어, 태양열을 이용할 경우 낮 동안 태양열을 흡착제로 전달하여 흡착제를 가열하고 탈착 과정을 유도합니다. 밤이 되면 흡착제가 냉각되어 냉매를 다시 흡착함으로써 냉각 효과를 지속할 수 있습니다.

장점과 단점

• 장점: 전력이 필요하지 않으며, 재생 가능한 열원을 이용할 수 있어 친환경적입니다. 또한, 유지보수가 비교적 용이하며, 소음이 거의 없습니다.
• 단점: 상대적으로 낮은 냉각 효율과 높은 초기 설치 비용이 단점으로 꼽힙니다. 또한, 연속적인 열원 공급이 어려운 환경에서는 효율이 떨어질 수 있습니다.

흡착 냉장고는 전력 공급이 어려운 지역이나 자연 에너지를 효율적으로 활용하고자 하는 상황에서 유용한 솔루션이 될 수 있습니다. 이를 통해 지속 가능한 생활 방식을 도모하는 데 중요한 역할을 할 수 있습니다.

로켓의 재생냉각 시스템은 연료나 산화제를 통해 뜨거운 엔진 부위를 냉각하여 과열을 방지하고 성능을 높이는 기술입니다.

로켓의 재생냉각 시스템은 어떻게 작동할까?

로켓은 엄청난 열 에너지를 발생시키며, 이 열을 효과적으로 관리하지 않으면 로켓의 파손이나 폭발로 이어질 수 있습니다. 따라서 로켓 엔진의 효율성과 안전성을 높이기 위해 재생냉각 시스템이 사용됩니다. 이 시스템이 어떻게 작동하는지 자세히 알아보겠습니다.

재생냉각 시스템이란?

재생냉각 시스템은 연료나 산화제를 사용하여 로켓 엔진의 뜨거운 부분을 냉각하는 기술입니다. 연료나 산화제가 엔진 주위의 채널을 순환하면서 열을 흡수한 후, 다시 연소실로 들어가 연소에 사용됩니다. 이러한 방식으로 열을 효과적으로 흡수하고 배출하여 엔진을 과열로부터 보호합니다.

재생냉각 시스템의 작동 원리

• 먼저 연료나 산화제가 연소실로 들어가기 전에 엔진 주위의 냉각 채널을 통과합니다.
• 이 채널을 통과하는 동안 연료나 산화제는 엔진의 뜨거운 벽에서 열을 흡수합니다.
• 이로 인해 연소실과 노즐의 온도가 낮아져 엔진이 과열되지 않도록 합니다.
• 열을 흡수한 연료나 산화제는 이후 연소실로 들어가 연소에 사용됩니다.

재생냉각 방식의 종류

재생냉각 방식에는 여러 가지 종류가 있습니다. 주로 사용되는 방식은 다음과 같습니다:

1. 수준환 냉각 (Radiative Cooling): 열이 방사 형태로 방출되는 방식입니다. 주로 작은 엔진에서 사용됩니다.
2. 안감 냉각 (Ablative Cooling): 방열 물질이 점차적으로 증발하거나 분해되면서 열을 흡수하는 방식입니다. 일회용 로켓 엔진에서 주로 사용됩니다.
3. 재생 냉각 (Regenerative Cooling): 여기에서 다루는 방식으로, 연료나 산화제를 냉각제로 사용하는 방식입니다.

재생냉각 시스템의 장점과 단점

재생냉각 시스템의 장점은 다음과 같습니다:

• 효과적인 열 관리로 엔진 수명을 연장할 수 있습니다.
• 엔진의 성능을 극대화할 수 있습니다.
• 연소 효율을 높여 연료 소비를 줄일 수 있습니다.

하지만 단점도 존재합니다:

• 설계와 제작이 복잡하고 비용이 많이 듭니다.
• 추가적인 무게가 발생할 수 있습니다.
• 시스템의 신뢰성을 유지하기 위한 추가 검증 절차가 필요합니다.

결론

로켓의 재생냉각 시스템은 연료나 산화제를 사용하여 엔진의 과열을 방지하고, 엔진의 성능과 수명을 향상시키기 위한 중요한 기술입니다. 이 시스템을 통해 로켓은 높은 열 압력에도 견딜 수 있으며, 더 멀리, 더 빠르게 날아갈 수 있습니다. 재생냉각 시스템은 복잡하고 비용이 많이 들지만, 로켓의 효율성을 극대화하고 안전성을 보장하는 데 매우 중요한 역할을 합니다.

교차류 터빈은 물이나 공기의 흐름을 이용하여 전력을 생성하는 기계 장치로, 효율적인 에너지 변환과 다양한 산업 분야에서의 활용이 특징입니다.

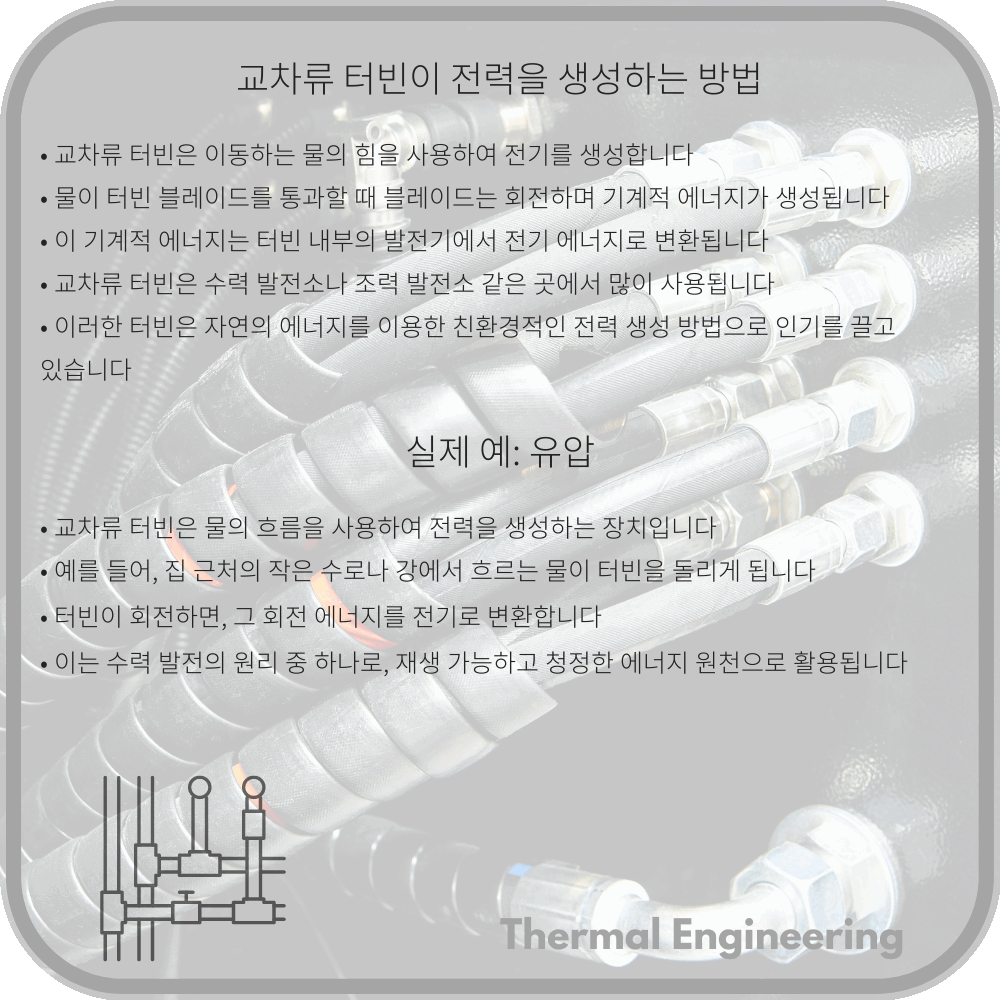

교차류 터빈이 전력을 생성하는 방법

교차류 터빈은 물이나 공기의 흐름을 이용하여 전력을 생성하는 기계 장치입니다. 이 터빈은 여러 산업 분야에서 에너지를 생산하는 데 있어 중요한 역할을 합니다. 교차류 터빈의 작동 원리와 그 적용 방법에 대해 알아보겠습니다.

교차류 터빈의 기본 원리

교차류 터빈의 작동 원리는 흐르는 유체(물 또는 공기)의 운동 에너지를 기계적 에너지로 변환하는 것입니다. 이를 위해 터빈은 회전하는 블레이드(또는 날개)를 가지고 있으며, 유체가 이러한 블레이드를 지나면서 블레이드를 회전시킵니다. 이렇게 회전하는 운동 에너지는 발전기(generator)를 통해 전기 에너지로 변환됩니다.

• 유체 흐름이 블레이드를 지나며 토크(회전력)를 발생시킴
• 회전 운동이 샤프트를 통해 발전기로 전달됨
• 발전기가 회전 운동을 전기 에너지로 변환

교차류 터빈의 구조

교차류 터빈은 주요 부품으로 블레이드, 샤프트, 발전기 등을 포함합니다. 각각의 부품은 다음과 같은 역할을 합니다:

1. 블레이드: 유체의 흐름에 의해 회전하여 운동 에너지를 생성
2. 샤프트: 블레이드에서 생성된 회전 운동을 발전기로 전달
3. 발전기: 회전 운동을 전기 에너지로 변환

교차류 터빈의 종류

교차류 터빈은 여러 종류가 있으며, 물 또는 공기의 흐름에 따라 설계가 달라집니다. 주요 유형은 다음과 같습니다:

• 수력 교차류 터빈: 물의 흐름을 이용하여 전력을 생성
• 풍력 교차류 터빈: 바람의 흐름을 이용하여 전력을 생성

교차류 터빈의 장점

교차류 터빈은 전력 생성에 있어 여러 가지 장점을 제공합니다:

• 다양한 유체 흐름에서 활용 가능
• 높은 효율성
• 유지보수가 비교적 용이

교차류 터빈의 단점

물론, 교차류 터빈은 몇 가지 단점도 가지고 있습니다:

• 설치 비용이 높을 수 있음
• 환경에 영향을 미칠 수 있음

결론

교차류 터빈은 물이나 공기의 흐름을 활용하여 효율적으로 전력을 생성하는 중요한 기계 장치입니다. 기본 원리와 구조를 이해하면 다양한 응용 분야에서 교차류 터빈을 활용할 수 있는 가능성이 열립니다. 이러한 터빈은 친환경 에너지를 제공하며, 여러 분야에서 지속 가능한 전력 공급원으로 사용될 수 있습니다.

브레이튼 사이클은 제트 엔진에서 중요한 열역학적 사이클로, 공기 압축, 연료 연소, 가스 팽창 과정을 통해 기계적 에너지를 생성합니다.

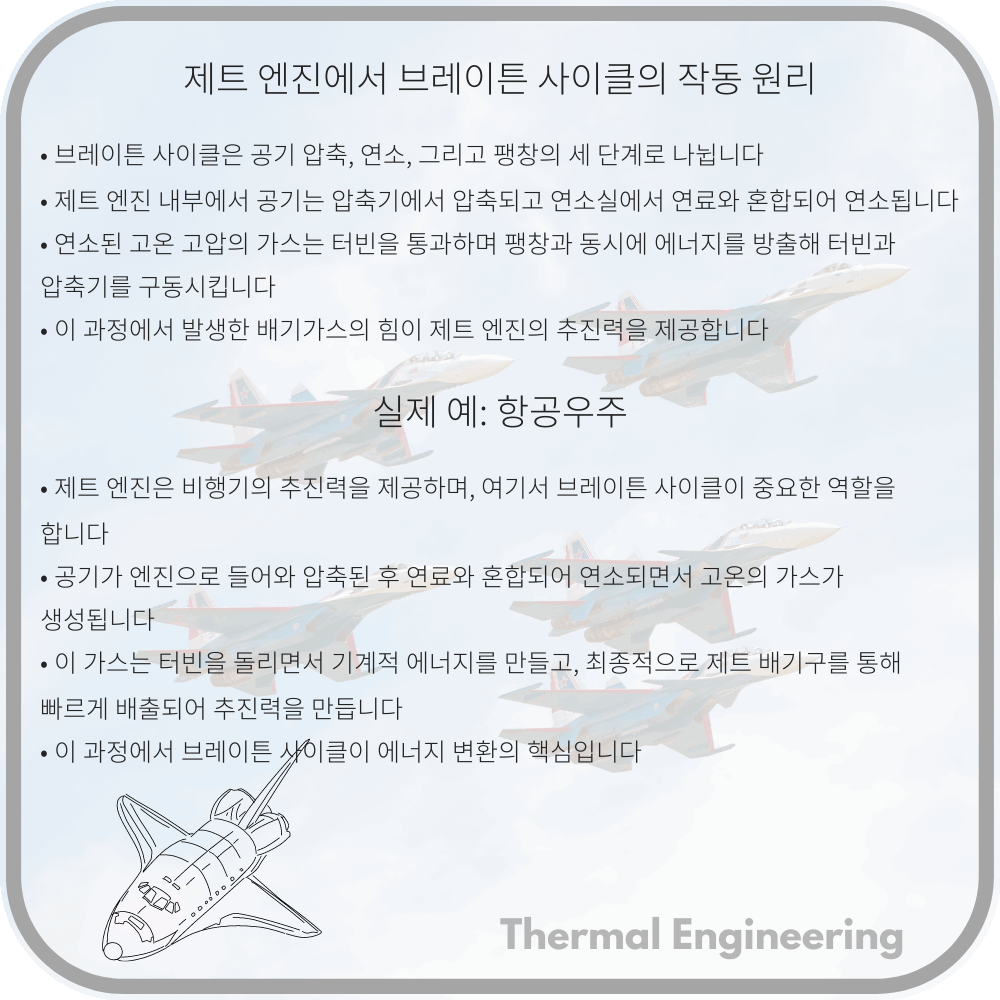

제트 엔진에서 브레이튼 사이클의 작동 원리

브레이튼 사이클(Braulton Cycle)은 제트 엔진과 같은 가스 터빈 엔진에서 주로 사용되는 열역학적 사이클입니다. 이 사이클은 공기를 압축하고, 연료와 혼합하여 연소시키며, 그 연소된 가스를 이용하여 터빈을 구동시키는 방식으로 이루어집니다. 브레이튼 사이클의 주요 단계를 이해하는 것은 제트 엔진이 어떻게 작동하는지 이해하는 데 매우 중요합니다.

브레이튼 사이클의 단계

1. 등엔트로피 압축 (Isentropic Compression)

첫 번째 단계는 압축기에서 공기를 높은 압력으로 압축하는 것입니다. 이 과정은 등엔트로피 과정으로 간주되어, 온도는 상승하지만 엔트로피는 일정하게 유지됩니다.

2. 등압 연소 (Isobaric Combustion)

두 번째 단계는 압축된 공기와 연료를 혼합하여 연소시키는 것입니다. 이때 연소실에서 연소가 발생하여 고온, 고압의 가스가 생성됩니다. 이 과정은 압력이 일정하게 유지되기 때문에 등압 과정으로 불립니다.

3. 등엔트로피 팽창 (Isentropic Expansion)

세 번째 단계는 고온 고압의 가스가 터빈을 통해 팽창하면서 일을 하는 것입니다. 이 과정도 등엔트로피 과정으로 간주됩니다. 공기가 팽창하며 터빈을 돌리고, 그 결과로 기계적 에너지가 생성됩니다.

4. 등압 방출 (Isobaric Heat Rejection)

마지막 단계는 방출된 가스를 배기구를 통해 대기 중으로 내보내는 것입니다. 이때 가스는 대기압으로 돌아가며, 이 과정 역시 등압 과정으로 이루어집니다.

제트 엔진의 구성 요소

• 흡입구 (Inlet): 공기를 흡입하는 역할을 합니다.
• 압축기 (Compressor): 흡입된 공기를 고압으로 압축합니다.
• 연소실 (Combustion Chamber): 압축된 공기와 연료가 혼합되어 연소하는 곳입니다.
• 터빈 (Turbine): 연소된 가스로부터 에너지를 회수하여 기계적 에너지로 변환합니다.
• 배기구 (Exhaust): 사용된 가스를 외부로 방출합니다.

브레이튼 사이클의 열역학적 분석

브레이튼 사이클의 각 단계는 열역학 법칙에 따라 설명될 수 있습니다. 예를 들어, 압축기의 등엔트로피 과정은 다음과 같은 수식으로 설명될 수 있습니다:

P₁ * V₁^γ = P₂ * V₂^γ

여기서 P는 압력, V는 부피, 그리고 γ는 열역학적 비율입니다.

전체적으로 브레이튼 사이클은 매우 효율적인 방법으로 연료를 기계적 에너지로 변환하여, 제트 엔진과 같은 고성능 엔진에서 널리 사용됩니다.

선형 압축기는 전자기 유도를 통해 피스톤을 직선으로 움직여 공기를 압축하는 장치로, 높은 에너지 효율성과 낮은 소음을 제공합니다.

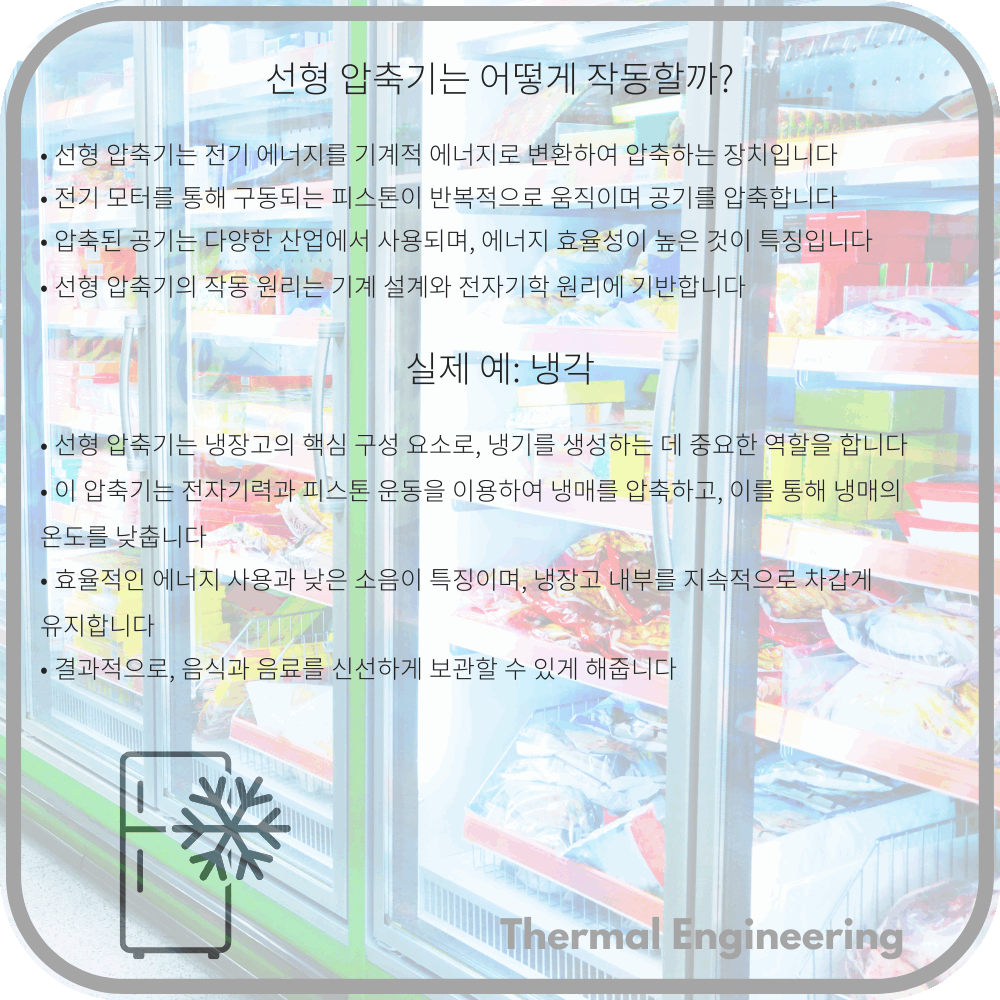

선형 압축기는 어떻게 작동할까?

선형 압축기는 다양한 산업 응용 분야에서 중요한 역할을 합니다. 특히, 냉각 및 공기 압축과 같은 영역에서 주로 사용됩니다. 이러한 압축기는 전통적인 회전 압축기와는 다르게 작동하며, 에너지 효율성과 소음 감소 측면에서 많은 장점을 제공합니다. 이제 선형 압축기의 작동 원리에 대해 자세히 알아보겠습니다.

선형 압축기의 기본 작동 원리

선형 압축기는 전자기 유도 및 피스톤 운동을 활용하여 공기를 압축합니다. 기본적으로, 선형 압축기는 직선 운동을 통해 압축 과정을 수행하는데, 이는 회전 운동을 직선 운동으로 변환해야 하는 회전 압축기와는 다릅니다.

전자기 코일과 마그네틱 피스톤

피스톤 운동과 압축

반복되는 사이클

전자기 코일과 마그네틱 피스톤

선형 압축기의 핵심 구성요소는 전자기 코일과 마그네틱 피스톤입니다. 전류가 전자기 코일에 공급되면, 자기장이 생성됩니다. 이 자기장은 마그네틱 피스톤을 끌어당기거나 밀어내는 힘을 형성합니다.

피스톤 운동과 압축

마그네틱 피스톤이 자기장의 힘에 의해 움직일 때, 피스톤 실린더 내부의 공기는 압축됩니다. 이는 피스톤이 앞으로 이동하는 동안 실린더 내 압력이 증가하는 과정을 의미합니다.

반복되는 사이클

피스톤이 최대로 이동한 후, 방향을 바꾸고 다시 원래 위치로 돌아옵니다. 이 과정이 반복되면서 공기가 지속적으로 압축되고 방출됩니다. 이러한 사이클은 전자기 코일에 주기적인 전류를 공급함으로써 유지됩니다.

선형 압축기의 장점

선형 압축기는 주로 다음과 같은 장점을 제공합니다:

높은 에너지 효율성

낮은 소음 및 진동

간단한 구조

적은 마모

고효율의 직선 운동으로 인해, 선형 압축기는 에너지를 덜 소비하면서도 동일한 압축 성능을 제공합니다. 또한, 구조가 간단하여 유지보수가 용이하며, 마모가 적어 장기간 사용할 수 있습니다. 소음과 진동이 낮아 산업 환경에서 더욱 쾌적한 작업 환경을 조성합니다.

결론

선형 압축기는 전자기 유도를 이용해 피스톤을 움직여 공기를 압축하는 장치입니다. 이러한 방식은 높은 에너지 효율성과 낮은 소음을 제공하며, 유지보수 비용이 적어 다양한 산업 분야에서 널리 사용되고 있습니다. 선형 압축기의 이해를 통해 우리는 더 나은 에너지 관리와 효율적인 시스템 설계를 기대할 수 있습니다.

파력 발전 장치는 바다의 파도의 운동 에너지를 전기 에너지로 변환하는 기술로, 에너지 수집 장치, 변환기, 발전기로 구성됩니다.

파력 발전 장치는 어떻게 작동할까?

파력 발전은 바다의 파도의 에너지를 전기 에너지로 변환하는 기술입니다. 이 기술은 무궁무진한 해양 에너지를 이용하여 친환경적으로 전기를 생산할 수 있는 가능성을 제공합니다. 그렇다면 파력 발전 장치는 어떻게 작동할까요? 이번 글에서는 파력 발전의 기본 원리와 장치의 구성 요소를 살펴보겠습니다.

파력 발전의 기본 원리

파력 발전은 기본적으로 파도의 운동 에너지를 이용하여 전기를 생성합니다. 파도가 움직일 때 그 에너지는 기계적 장치에 의해 수집되고, 이를 통해 발전기가 회전하여 전기가 만들어집니다. 이 과정은 에너지 변환이라고 하며, 여러 단계를 통해 이루어집니다.

• 파도의 운동 에너지 수집
• 기계적 에너지로 변환
• 전기 에너지로 변환

파력 발전 장치의 구성 요소

파력 발전 장치는 여러 가지 방식으로 구성될 수 있지만, 일반적으로 아래의 기본적인 요소들이 포함됩니다.

1. 에너지 수집 장치: 파도의 운동 에너지를 포착하는 장치입니다. 보통 부유식 장치나 고정식 구조물을 이용합니다.
2. 에너지 변환기: 수집된 운동 에너지를 기계적 에너지로 변환하는 장치입니다. 다양한 유형의 기계식 변환기를 사용할 수 있습니다.
3. 발전기: 기계적 에너지를 전기 에너지로 변환하는 장치입니다. 이는 전통적인 전력 발전 설비와 비슷한 방식으로 작동합니다.
4. 전력 송전 시스템: 생산된 전기를 사용 장소로 전송하는 시스템입니다.

파력 발전 장치의 예

파력 발전 장치에는 여러 가지 유형이 있습니다. 대표적인 예로는 다음과 같습니다.

• 펠라미스(Pelamis): 대형 파도 뱀 같은 구조물로, 파도의 움직임에 따라 부분들이 움직여 전기를 생성합니다.
• 오스펠라터(Oscillating Water Column, OWC): 파도의 수직 운동을 이용하여 공기를 압축시키고, 이 공기로 터빈을 돌려 전기를 생성합니다.

장점과 도전 과제

파력 발전의 장점은 다음과 같습니다.

• 무궁무진한 해양 에너지 원천
• 친환경적이며 온실가스 배출 감소

하지만 이러한 파력 발전에도 몇 가지 도전 과제가 있습니다.

• 높은 초기 설치 비용
• 해양 환경의 가혹한 조건에 대한 내구성 문제
• 기술적으로 복잡한 설계와 유지보수

이와 같은 도전 과제를 극복하기 위해서는 지속적인 연구 개발이 필요합니다. 파력 발전은 향후 우리 에너지 문제를 해결하는 중요한 역할을 할 수 있는 가능성을 가지고 있습니다.

스크류 압축기는 회전하는 두 개의 스크류로 가스를 압축하며, 신뢰성 높고 낮은 소음으로 다양한 산업 분야에 응용됩니다.

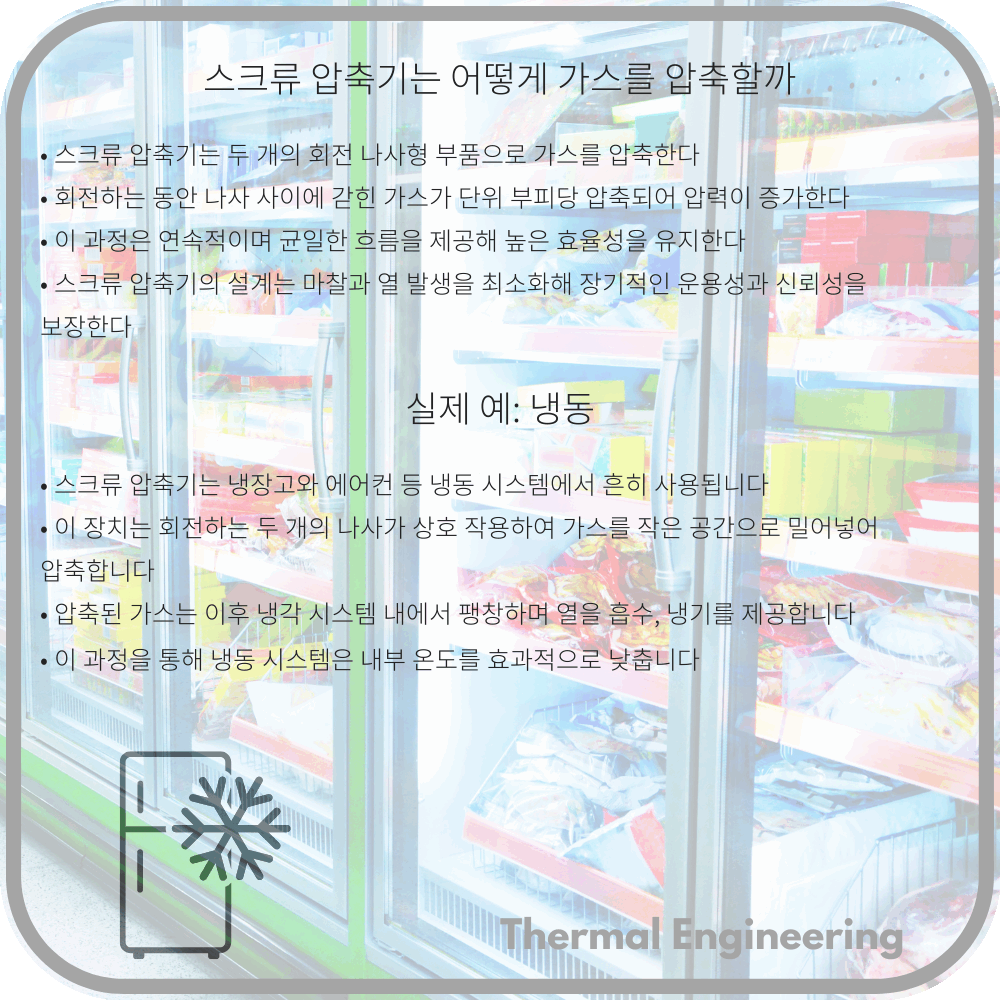

스크류 압축기는 어떻게 가스를 압축할까

스크류 압축기는 공기나 가스를 압축하는 데 널리 사용되는 기계 중 하나입니다. 이 장치는 주로 산업 현장에서 사용되며, 공기 조절 시스템, 냉동, 공정 공기 공급 등 다양한 응용 분야에서 중요한 역할을 합니다. 이번 글에서는 스크류 압축기의 작동 원리에 대해 알아보겠습니다.

스크류 압축기의 구조

스크류 압축기는 두 개의 회전하는 스크류(rotor)로 구성되어 있습니다. 이 스크류는 서로 맞물려 회전하면서 가스를 압축합니다. 일반적으로 하나는 “암” 스크류(남성 모양)라고 하고, 다른 하나는 “자” 스크류(여성 모양)라고 부릅니다. 이 두 스크류는 비대칭으로 맞물려 있습니다.

스크류 압축기의 작동 원리

1. 입구 단계: 가스가 스크류 케이싱의 입구로 들어옵니다.
2. 포획 단계: 두 스크류가 서로 맞물리면서 가스를 포획하고 압축 실로 이동시킵니다.
3. 압축 단계: 스크류가 회전하면서 포획된 가스는 점차 압축됩니다. 이 과정에서 가스의 압력과 온도가 상승하게 됩니다.
4. 배출 단계: 압축된 가스는 배출구를 통해 외부로 방출됩니다.

장점과 단점

• 장점: 스크류 압축기는 높은 신뢰성과 지속적인 운영이 가능합니다. 회전 부분이 적어 마모가 적으며, 소음이 상대적으로 낮습니다.
• 단점: 초기 설치 비용이 상대적으로 높을 수 있습니다. 또한, 주기적인 유지보수가 필요합니다.

응용 분야

스크류 압축기는 다양한 산업에서 사용됩니다. 주요 응용 분야는 다음과 같습니다:

• 제조업: 공정 공기 및 냉동 시스템
• 에너지 산업: 발전소 및 가스 처리 시설
• 건설업: 공기 도구 및 장비에 압축된 공기를 공급
• 화학 산업: 가스 혼합 및 운반

액체 링 진공 펌프는 다양한 산업 분야에서 가스와 증기를 제거하여 진공 상태를 만들기 위해 사용되는 신뢰성과 효율성이 높은 펌프입니다.

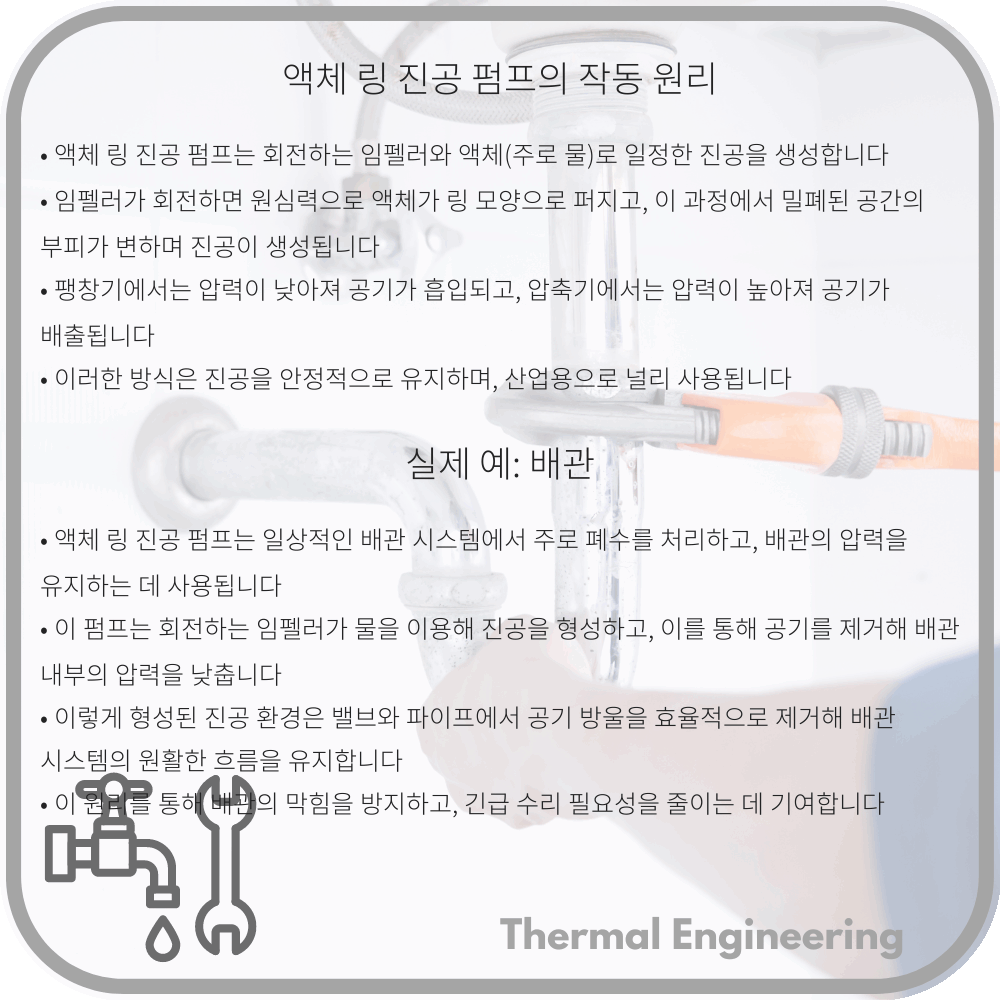

액체 링 진공 펌프의 작동 원리

액체 링 진공 펌프는 다양한 산업 분야에서 사용되는 진공 펌프 중 하나입니다. 이 펌프는 주로 가스와 증기를 제거하여 진공 상태를 만드는 데 사용됩니다. 액체 링 진공 펌프는 고유한 설계와 작동 원리 덕분에 신뢰성과 효율성이 높습니다.

기본 구조와 구성 요소

• 회전하는 임펠러
• 고정된 펌프 케이싱
• 작동용 액체 (일반적으로 물)

액체 링 진공 펌프의 핵심 구성 요소는 회전하는 임펠러입니다. 이 임펠러는 펌프 케이싱 내부에 위치하며, 일정한 간격으로 설치된 날개를 가지고 있습니다.

작동 원리

액체 링 진공 펌프의 작동 원리는 다음과 같습니다:

1. 액체 채우기: 펌프 케이싱은 일부 액체로 채워집니다. 이 액체가 펌프의 작동 매개체로 작용합니다.
2. 임펠러 회전: 임펠러가 고속으로 회전하면, 원심력 덕분에 액체가 케이싱 벽을 따라 원형 링 형태로 분포됩니다.
3. 공간 변화: 임펠러가 회전함에 따라, 임펠러 날개 사이의 공간은 주기적으로 확장되고 축소됩니다. 이 공간 변화는 펌프 내에서 진공을 생성합니다.
4. 흡입 및 배출: 공간이 확장될 때 가스가 흡입되고, 공간이 축소될 때 가스가 배출구를 통해 펌프 외부로 배출됩니다.

장점과 응용 분야

액체 링 진공 펌프의 주요 장점은 다음과 같습니다:

• 견고하고 신뢰성이 높음
• 유지 보수가 용이함
• 다양한 가스를 다룰 수 있음

액체 링 진공 펌프는 화학 산업, 제약 산업, 식품 가공, 그리고 석유 화학 공장 등 다양한 분야에서 널리 사용됩니다. 특히, 습한 가스나 부식성 가스를 처리하는 데 유용하며, 높은 신뢰성을 요구하는 응용 분야에 적합합니다.

액체 링 진공 펌프는 그 특유의 구조와 작동 원리 덕분에 많은 산업에서 중요한 역할을 하고 있습니다. 이 펌프의 이해는 작업 효율을 높이고 안전한 운영을 보장하는 데 중요한 요소입니다.

피에조 팬이 공기 흐름을 만드는 원리는 피에조 일렉트릭 효과를 활용해 전기 신호로 팬 블레이드를 진동시켜 공기를 이동시키는 방식입니다.

피에조 팬이 공기 흐름을 만드는 원리

피에조 일렉트릭 효과(Piezoelectric effect)는 특정한 물질이 물리적인 변형을 받으면 전기장을 생성하는 현상입니다. 이 원리를 활용하여 피에조 팬은 공기를 효과적으로 이동시킬 수 있습니다. 이번 기사에서는 피에조 팬이 공기 흐름을 어떻게 생성하는지에 대해 알아보겠습니다.

피에조 일렉트릭 소재

피에조 팬의 핵심 구성 요소는 피에조 일렉트릭 소재입니다. 이 소재는 외부의 물리적 압력을 전기 신호로 변환할 수 있습니다. 가장 일반적으로 사용되는 피에조 일렉트릭 소재는 세라믹과 폴리머입니다. 이러한 소재는 인가되는 전기 신호에 따라 진동하거나 변형하는 성질이 있어 팬 블레이드를 움직이게 합니다.

피에조 팬의 구조

• 피에조 일렉트릭 소재
• 진동판
• 팬 블레이드
• 전기 드라이버 회로

이러한 구성 요소들은 일정한 주파수의 전기 신호에 의해 조작됩니다.

작동 원리

1. 전기 신호 공급: 전기 드라이버 회로는 피에조 일렉트릭 소재에 전기 신호를 공급합니다.
2. 진동 발생: 전기 신호를 받은 피에조 일렉트릭 소재는 고주파수로 진동합니다.
3. 팬 블레이드의 움직임: 피에조 일렉트릭 소재의 진동이 진동판과 팬 블레이드를 움직이게 합니다.
4. 공기 흐름 생성: 팬 블레이드의 움직임에 따라 공기가 이동하며, 이는 원하는 곳에 공기 흐름을 생성합니다.

특징 및 장점

피에조 팬은 몇 가지 중요한 특징과 장점을 가지고 있습니다:

• 에너지 효율: 전통적인 팬에 비해 적은 전력을 소모합니다.
• 소음 감소: 피에조 팬은 기계적인 부품이 거의 없어 소음이 적습니다.
• 소형화 가능성: 피에조 팬은 소형화가 가능하여 휴대용 전자기기 등에 적합합니다.

피에조 팬의 응용 분야

• 전자 기기 냉각: 피에조 팬은 노트북, 스마트폰 등의 전자 기기를 냉각하는 데 사용됩니다.
• 공기 정화: 공기 청정기에서도 피에조 팬을 사용하여 공기를 순환시킵니다.
• 의료 기기: 피에조 팬은 휴대용 의료 기기의 열 관리를 위해 사용됩니다.

결론적으로, 피에조 팬은 피에조 일렉트릭 효과를 활용하여 효율적이고 저소음의 공기 흐름을 생성합니다. 이러한 특징 덕분에 다양한 분야에서 폭넓게 사용되고 있습니다.
