Manometer sind Geräte zur Messung von Gas- und Flüssigkeitsdruck, wichtige Werkzeuge in der Thermotechnik, die genaue Druckmessungen in Industrie, Fahrzeugen, Medizin und Forschung ermöglichen.

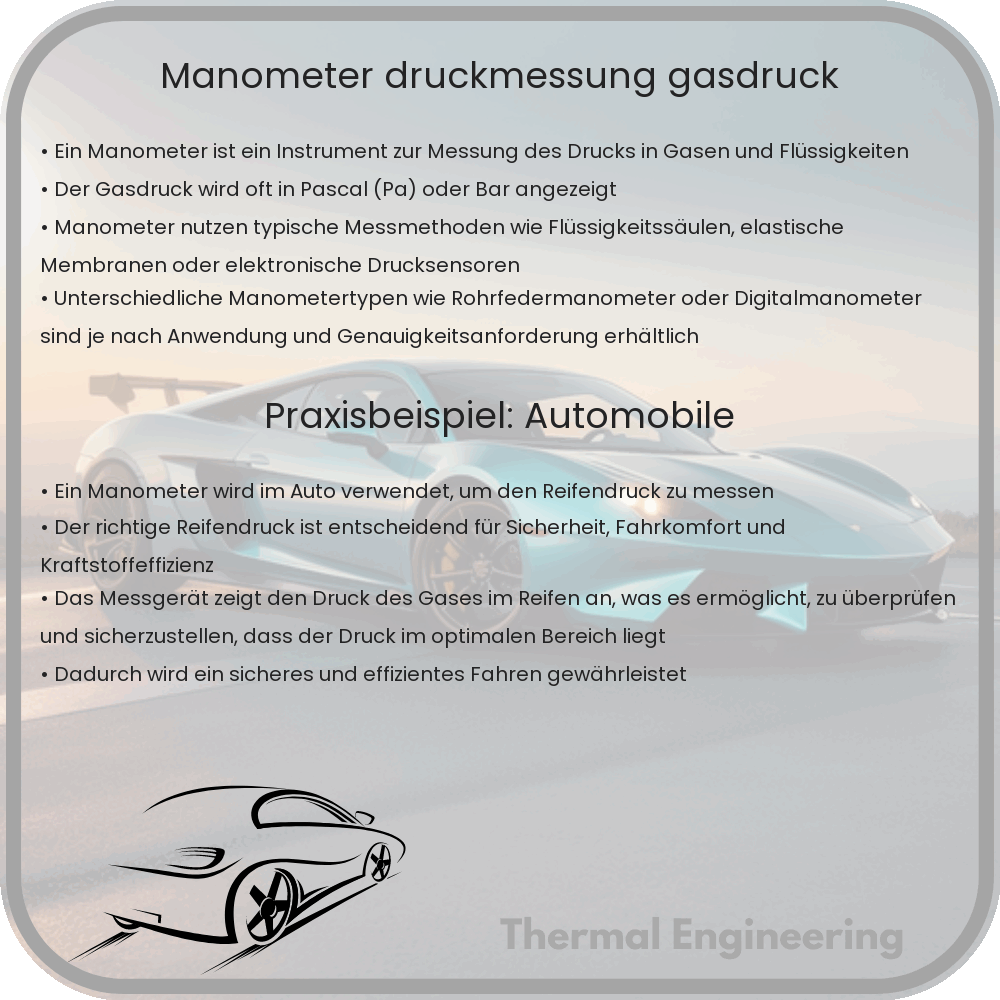

Manometer | Druckmessung, Gasdruck
In der Thermotechnik spielt die Druckmessung eine wesentliche Rolle. Eines der am häufigsten verwendeten Geräte zur Messung des Gasdrucks ist das Manometer. In diesem Artikel werden wir die Funktionsweise, Einsatzgebiete und Grundeigenschaften eines Manometers untersuchen.
Was ist ein Manometer?
Ein Manometer ist ein Messgerät, das den Druck einer Flüssigkeit oder eines Gases, häufig in Rohren oder Tanks, misst. Der gemessene Druck wird meist in Einheiten wie Bar, Pascal (Pa) oder Torr angegeben. Die gebräuchlichsten Arten von Manometern sind das Röhrenfedermanometer, das Flüssigkeitsmanometer sowie das elektronische Manometer.
Funktionsweise eines Manometers
Das Prinzip der Druckmessung mit einem Manometer basiert auf dem Gleichgewicht zwischen einem unbekannten Druck und einem bekannten Referenzdruck. Ein Druckunterschied erzeugt eine messbare Veränderung, die zur Berechnung des unbekannten Drucks verwendet wird.
- Röhrenfedermanometer: Dieses Manometer enthält eine gebogene Röhre, die sich bei Druckänderungen verformt. Diese Verformung wird mechanisch auf einen Zeiger übertragen, der den Druck auf einer Skala anzeigt.
- Flüssigkeitsmanometer: Hierbei wird eine Flüssigkeitssäule genutzt, um den Druck zu messen. Der Druckunterschied lässt die Flüssigkeit in einem U-förmigen Rohr steigen oder sinken. Häufig verwendete Flüssigkeiten sind Quecksilber und Wasser.
- Elektronische Manometer: Diese verwenden elektrische Sensoren, um Druckveränderungen zu messen und in ein elektronisches Signal umzuwandeln. Das Signal wird auf einem digitalen Display angezeigt.
Mathematische Beschreibung des Drucks
Druck (p) ist definiert als Kräfteinheit (F), die normiert auf eine Flächeneinheit (A) wirkt:
p = \(\frac{F}{A}\)
In der Praxis wird der Druck oftmals relativ zum Umgebungsdruck (Atmosphärendruck) gemessen. Wenn der gemessene Druck höher als der Umgebungsdruck ist, spricht man von Überdruck; ist er niedriger, handelt es sich um Unterdruck.
Anwendung von Manometern
- Industrie: Überwachung des Drucks in Heizungs- und Kühlsystemen, Gaspipelines und Kraftwerken.
- Fahrzeuge: Drucküberprüfung in Reifen, Brems- und Hydrauliksystemen.
- Medizin: Messung des Blutdrucks.
- Forschung: Experimente, die genaue Druckmessungen erfordern, z.B. in der Meteorologie oder Raumfahrt.
Zusammenfassung
Manometer sind unverzichtbare Werkzeuge in der Thermotechnik und vielen anderen Bereichen, wo der genaue Druck von Gasen und Flüssigkeiten überwacht werden muss. Durch die verschiedenen Typen von Manometern und ihre Einsatzgebiete ist es möglich, zu jeder Zeit genaue und zuverlässige Druckmessungen durchzuführen. Jeder, der sich für die Arbeitsweise technischer Systeme interessiert, sollte die Bedeutung und Funktionsweise von Manometern verstehen.
