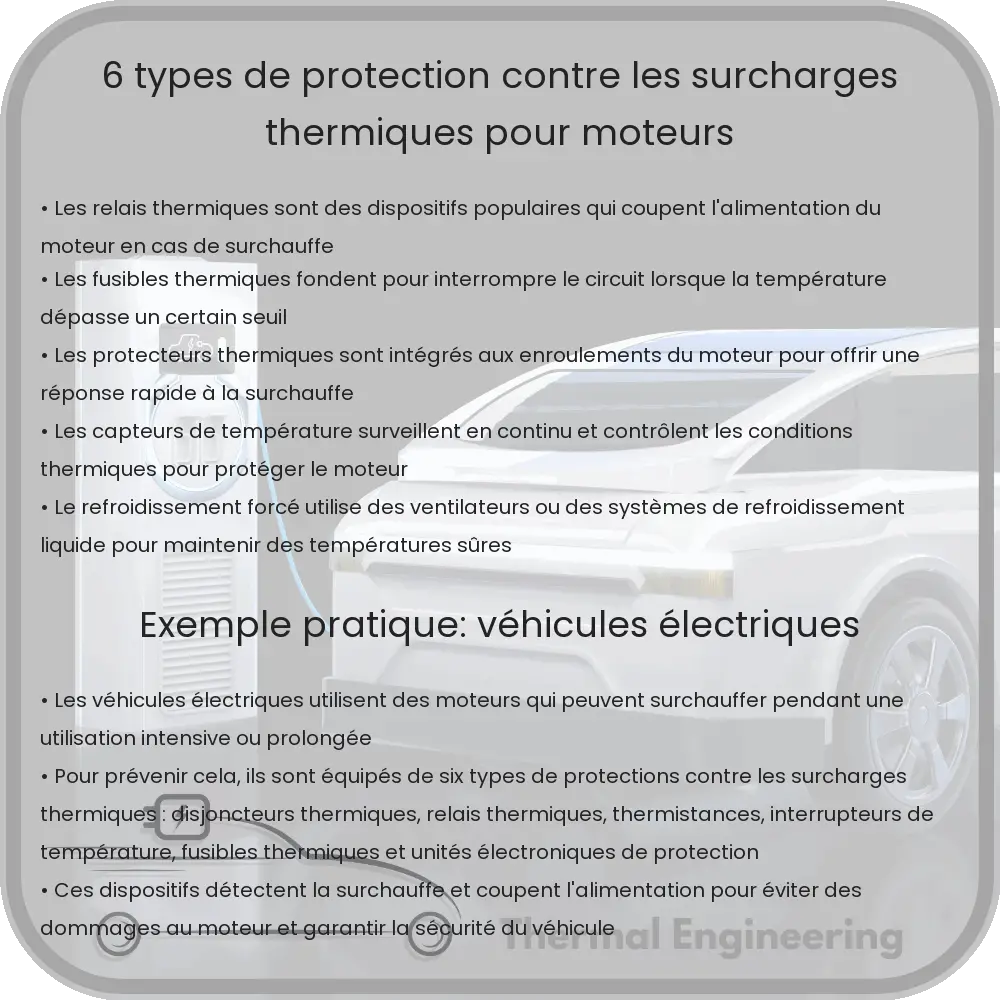

6 Types de Protection Contre les Surcharges Thermiques pour Moteurs
Les moteurs électriques sont souvent sujets à des surcharges thermiques pouvant causer des pannes ou même des dommages permanents. Pour éviter cela, plusieurs systèmes de protection thermique ont été développés. Cet article explore six types courants de protection contre les surcharges thermiques pour moteurs.
1. Relais Thermiques
Les relais thermiques sont des dispositifs simples et efficaces qui protègent les moteurs contre les surcharges en détectant une température excessive. Ils intègrent généralement une bilame, un composant métallique qui se déforme sous l’effet de la chaleur et interrompt le circuit lorsqu’une certaine température est atteinte. Cela permet de couper l’alimentation en cas de surchauffe, protégeant ainsi le moteur.
2. Disjoncteurs Thermiques
Les disjoncteurs thermiques fonctionnent de manière similaire aux relais thermiques mais sont souvent intégrés dans des systèmes de disjoncteurs. Ils combinent la protection thermique et la protection contre les courants de court-circuit. Lorsque le moteur surchauffe, le disjoncteur interrompt le flux de courant pour prévenir les dommages.
3. Thermistances PTC
Les thermistances à coefficient de température positif (PTC) augmentent leur résistance électrique de manière significative sous l’effet de la chaleur. Placées dans le circuit d’alimentation du moteur, elles limitent le courant lorsqu’une température critique est atteinte, réduisant ainsi le risque de surchauffe.
4. Sondes Thermiques
Les sondes thermiques sont des capteurs placés à l’intérieur ou autour du moteur pour surveiller directement la température. Lorsqu’une température prédéfinie est atteinte, un signal est envoyé pour couper l’alimentation ou déclencher une alarme. Cela permet un contrôle plus précis et direct de la température du moteur.
5. Fusibles Thermiques
Les fusibles thermiques sont des dispositifs de protection à usage unique qui interrompent le circuit lorsqu’une certaine température est atteinte. Ils sont souvent utilisés comme protection secondaire en complément de relais ou de disjoncteurs thermiques pour garantir une sécurité maximale.
6. Protection Électronique Avancée
Les systèmes de protection électronique avancée utilisent des microcontrôleurs et des algorithmes pour surveiller diverses variables, y compris la température, le courant et la tension. Ces systèmes peuvent ajuster dynamiquement les paramètres de fonctionnement ou couper l’alimentation en cas de conditions anormales, offrant ainsi une protection sophistiquée et polyvalente.
En intégrant ces différentes technologies de protection, il est possible de protéger efficacement les moteurs contre les surcharges thermiques, prolongeant ainsi leur durée de vie et améliorant leur fiabilité. Bien que chaque type de protection présente des avantages spécifiques, leur utilisation combinée est souvent la meilleure stratégie pour garantir une protection optimale.
