Le tube de Pitot mesure la vitesse des fluides en utilisant le principe de Bernoulli, captant les pressions totale et statique pour calculer la vitesse d’écoulement.

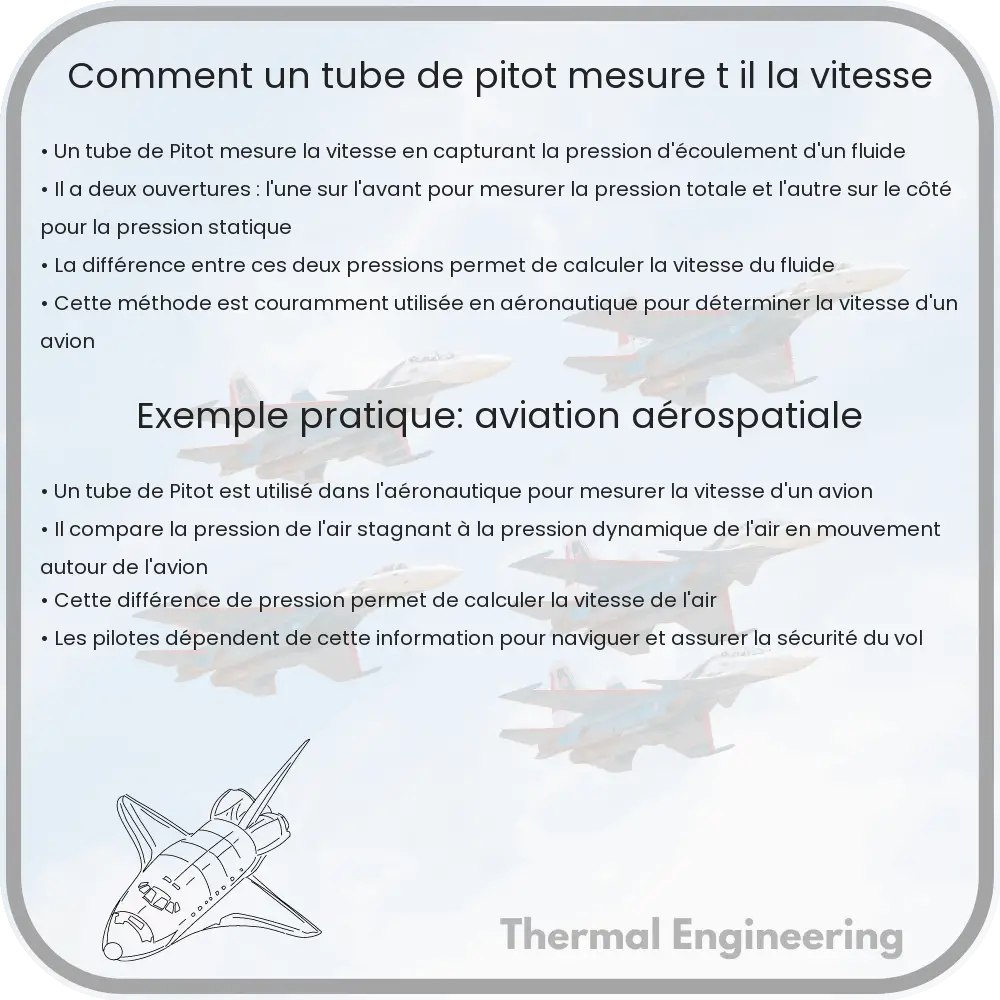

Comment un tube de Pitot mesure-t-il la vitesse?
Un tube de Pitot est un dispositif de mesure très efficace utilisé pour déterminer la vitesse d’écoulement d’un fluide, typiquement de l’air, dans diverses applications comme l’aéronautique et l’ingénierie mécanique. Découvrons comment ce simple instrument peut fournir des informations précises sur la vitesse.
Principe de fonctionnement
Le tube de Pitot mesure la vitesse d’un fluide en utilisant le principe de Bernoulli, qui relie la pression et la vitesse d’un fluide en mouvement. Le tube de Pitot capte deux types de pression :
Calcul de la vitesse
La vitesse (v) de l’écoulement peut être calculée en utilisant la différence entre la pression totale (pt) et la pression statique (ps). Cette différence de pression est appelée pression dynamique (pd). La relation de Bernoulli simplifiée pour un fluide incompressible donne :
pt = ps + \(\frac{1}{2}\rho v^2\)
où :
En réarrangeant cette équation pour résoudre v, nous obtenons :
v = \(\sqrt{\frac{2(pt – ps)}{\rho}}\)
Donc, une fois que nous connaissons la différence de pression (pt – ps) et la densité du fluide (\(\rho\)), nous pouvons facilement déterminer la vitesse de l’écoulement.
Applications pratiques
Les tubes de Pitot sont largement utilisés dans les domaines suivants :
Précautions d’usage
Pour assurer des mesures précises avec un tube de Pitot, il est important de tenir compte de certains facteurs :
En résumé, le tube de Pitot est un instrument fiable et largement utilisé pour la mesure de la vitesse des fluides, basé sur des principes physiques bien établis. En suivant les bonnes pratiques, il offre des résultats précis et reproductibles dans de nombreuses applications techniques et scientifiques.
