संरचनाओं में थर्मल तनाव विश्लेषण के 5 प्रमुख प्रकार, जो तापमान बदलावों से होने वाले तनाव को समझने और नियंत्रित करने में मदद करते हैं।

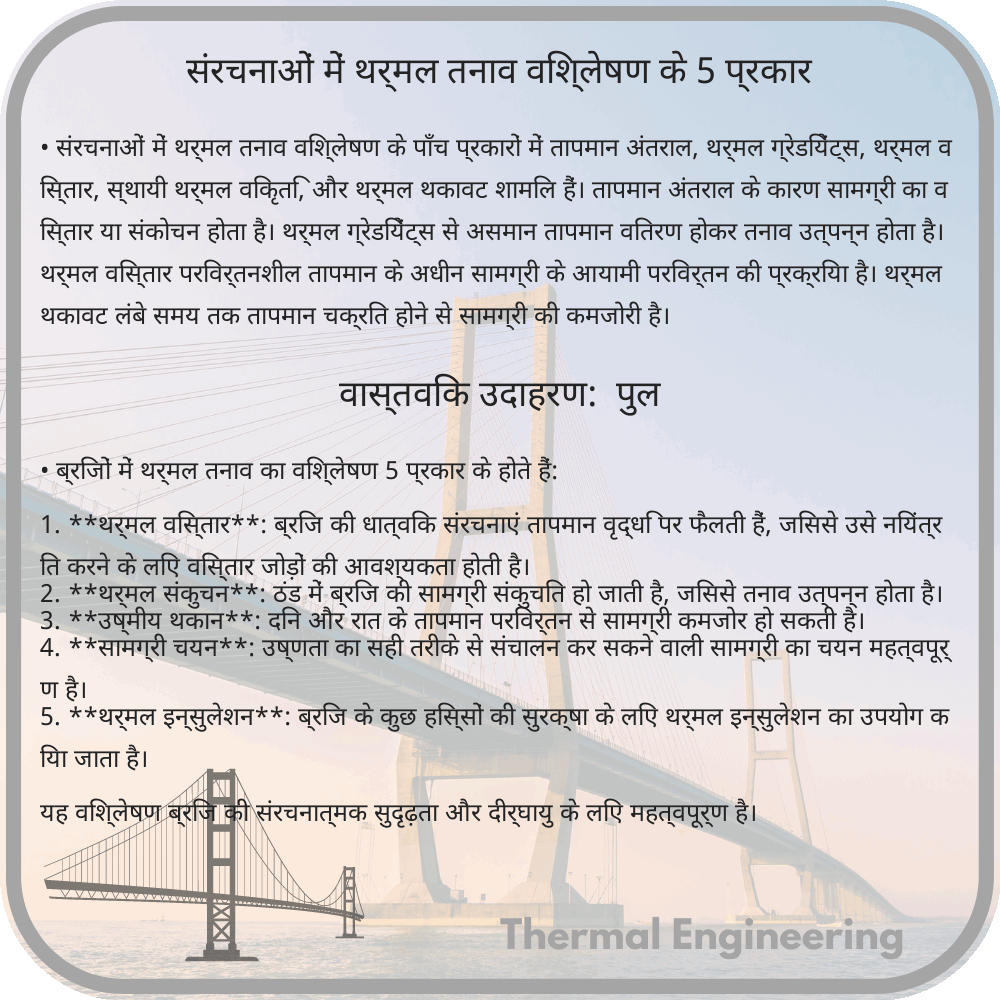

संरचनाओं में थर्मल तनाव विश्लेषण के 5 प्रकार
थर्मल तनाव (Thermal Stress) तब उत्पन्न होता है जब किसी संरचना के हिस्से में तापमान परिवर्तन होता है, जिसके परिणामस्वरूप उस हिस्से में विस्तार (expansion) या संकुचन (contraction) होता है। थर्मल इंजीनियरिंग में, थर्मल तनाव के विभिन्न प्रकारों का विश्लेषण किया जाता है ताकि संरचनाओं की स्थिरता और सुरक्षा सुनिश्चित की जा सके। यहां संरचनाओं में थर्मल तनाव विश्लेषण के पांच प्रमुख प्रकारों पर चर्चा की गई है:
यह तनाव तब उत्पन्न होता है जब किसी वस्तु के तापमान में समान और युगपत बदलाव होता है, जिससे पूरे हिस्से में स्ट्रेन समान होता है। इसे निम्नलिखित समीकरण से व्यक्त किया जा सकता है:
\( \sigma = \alpha \cdot E \cdot \Delta T \)
जहां \( \alpha \) थर्मल विस्तार गुणांक (Coefficient of Thermal Expansion), \( E \) यंग का मापांक (Young’s Modulus) और \( \Delta T \) तापमान में परिवर्तन है।
इस प्रकार का तनाव ठोस या खोखले सिलेंडर (hollow cylinder) के भीतर देखा जाता है जब इसके अंदर और बाहर के तापमान में अंतर होता है। यह तनाव रेडियल दिशा (radial direction) में वितरित होता है। इसके लिए निम्नलिखित समीकरण प्रयोग में लाया जाता है:
\( \sigma_r = \frac{E\alpha}{1 – \nu} \left( r_i^2 \frac{\Delta T_i}{r^2} – r_o^2 \frac{\Delta T_o}{r^2} \right) \)
जहां \( r_i \) और \( r_o \) क्रमशः सिलेंडर की अंदरूनी और बाहरी त्रिज्या, \( \Delta T_i \) और \( \Delta T_o \) क्रमशः अंदर और बाहर का तापमान परिवर्तन, और \( \nu \) पोइसन अनुपात (Poisson’s Ratio) है।
यह तनाव तब उत्पन्न होता है जब संरचना की एक दिशा में तापमान में परिवर्तन होता है जबकि अन्य दिशाओं में कोई बदलाव नहीं होता। यह अक्सर प्लेट्स और शीट्स में देखा जाता है।
इस प्रकार का तनाव तब उत्पन्न होता है जब किसी सामग्री को ऊँचे तापमान पर प्रेस या ढाला गया हो, जिसकी वजह से उस सामग्री में विभिन्न बिंदुओं पर असमान तापमान वितरण हो।
यह तनाव तब उत्पन्न होता है जब सामग्री का तापमान उसके फेज परिवर्तन बिंदु (जैसे जमना, पिघलना) को पार करता है, जिससे अंदरूनी तनाव उत्पन्न हो सकता है। उदाहरण के लिए, पानी का बर्फ में परिवर्तित होना और बर्फ का पानी में, दोनों ही अवस्थाओं में थर्मल तनाव उत्पन्न करता है।
थर्मल तनाव का विश्लेषण संरचनाओं की डिजाइनिंग में महत्वपूर्ण भूमिका निभाता है। यह सुनिश्चित करता है कि बदलते तापमान परिस्थितियों में संरचनाएं सुरक्षित और कार्यात्मक रहें। इन विश्लेषण विधियों के जरिए इंजीनियर्स और वैज्ञानिक संरचनाओं की दीर्घायु और विश्वसनीयता सुनिश्चित करते हैं।
