Un inverter a frequenza variabile (VFD) permette di controllare la velocità e la coppia dei motori elettrici, ottimizzando l’efficienza energetica nei processi industriali.

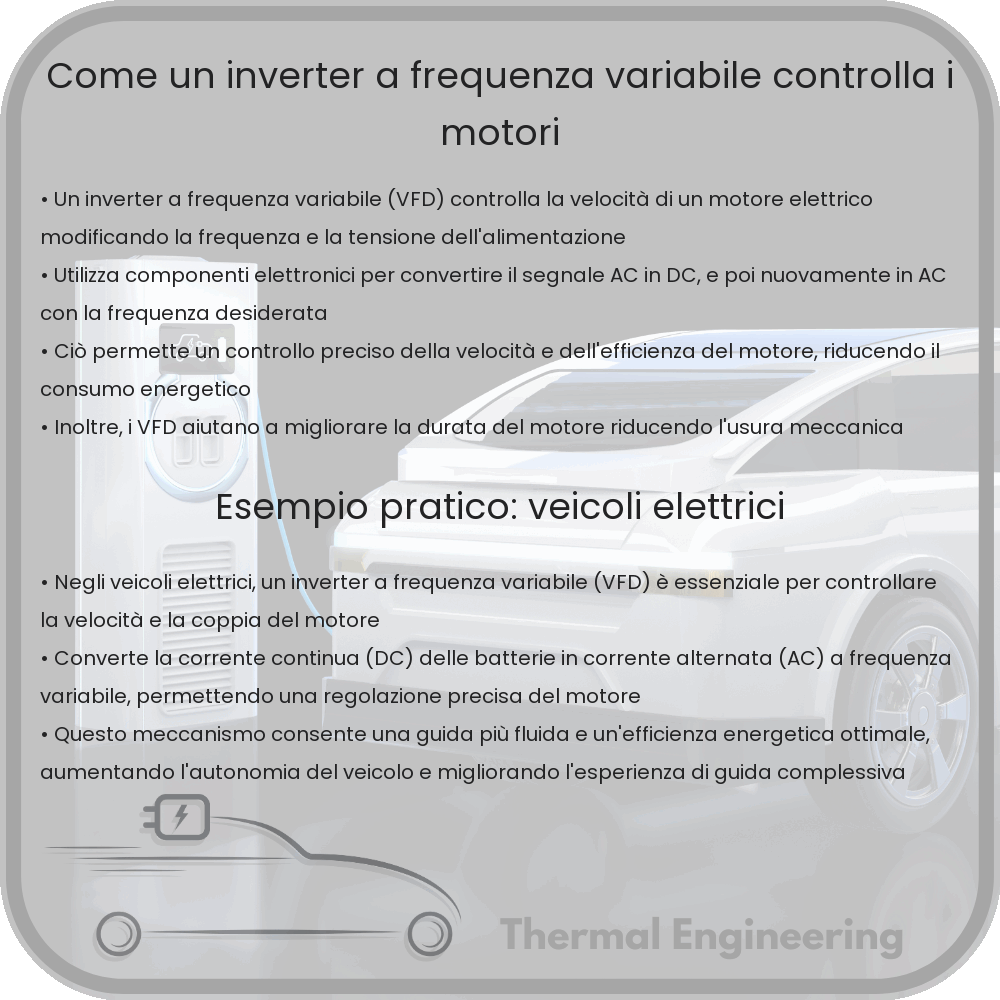

Come un inverter a frequenza variabile controlla i motori
Un inverter a frequenza variabile (VFD, dall’inglese Variable Frequency Drive) è un dispositivo elettronico utilizzato per controllare la velocità e la coppia dei motori elettrici. Questo strumento è fondamentale in molti settori industriali perché permette di ottimizzare l’efficienza energetica e migliorare il controllo dei processi.
Principio di Funzionamento
Il principio di base di un VFD si basa sulla modifica della frequenza e della tensione dell’alimentazione elettrica che raggiunge il motore. La relazione tra la velocità di un motore asincrono e la frequenza è descritta dalla seguente formula:
n = \(\frac{120 * f}{p}\)
dove:
- n è la velocità del motore in giri al minuto (rpm)
- f è la frequenza della corrente in hertz (Hz)
- p è il numero di poli del motore
Variando la frequenza della corrente fornita al motore, si può controllare la sua velocità.
Componenti di un Inverter a Frequenza Variabile
Un VFD è composto da tre principali componenti:
- Rettificatore: converte la corrente alternata (AC) in corrente continua (DC).
- Intermedio DC: consiste in un condensatore che livella e filtra la corrente continua.
- Inverter: converte la corrente continua di nuovo in corrente alternata, ma con una frequenza e tensione variabili.
Controllo della Velocità
Il VFD regola la velocità del motore variando la frequenza della corrente alternata in uscita dall’inverter. Ci sono diverse tecniche per effettuare questo controllo, le più comuni sono:
- Controllo V/F (Volt/Frequenza): mantiene un rapporto costante tra la tensione e la frequenza per garantire che il motore funzioni in modo efficiente.
- Controllo vettoriale: usa algoritmi complessi per controllare sia la frequenza che la tensione, migliorando precisione e risposta dinamica.
- Controllo diretto della coppia (DTC): regola direttamente la coppia e il flusso, fornendo una risposta rapida e accurata.
Vantaggi dell’Uso dei VFD
I VFD offrono numerosi vantaggi che li rendono indispensabili in molte applicazioni industriali e commerciali:
- Risparmio Energetico: riducendo la velocità del motore quando carichi parziali sono sufficienti, i VFD riducono il consumo energetico.
- Miglior Controllo di Processo: la possibilità di variare la velocità del motore permette un controllo più fine dei processi produttivi.
- Estensione della Vita del Motore: riducendo le sollecitazioni meccaniche durante l’avviamento e l’arresto, i VFD aumentano la durata operativa dei motori.
- Riduzione dei Costi di Manutenzione: una gestione più delicata delle operazioni del motore riduce l’usura e, di conseguenza, i costi di manutenzione.
Applicazioni Comuni
I VFD sono utilizzati in una vasta gamma di applicazioni, tra cui:
- Pompe e Ventilatori: regolando la velocità per matchare la richiesta, si ottiene un notevole risparmio energetico.
- Nastri Trasportatori: permettono un controllo preciso della velocità, migliorando l’efficienza della linea produttiva.
- Compressori: correggono la velocità per mantenere pressione e flusso costanti.
- HVAC (Heating, Ventilation, and Air Conditioning): regolano i motori delle unità di riscaldamento e raffreddamento per ottimizzare il consumo energetico e il comfort ambientale.
In sintesi, i VFD sono strumenti potenti e versatili che migliorano l’efficienza, il controllo e la durata dei sistemi motorizzati, rappresentando un elemento chiave nell’automazione industriale moderna.
