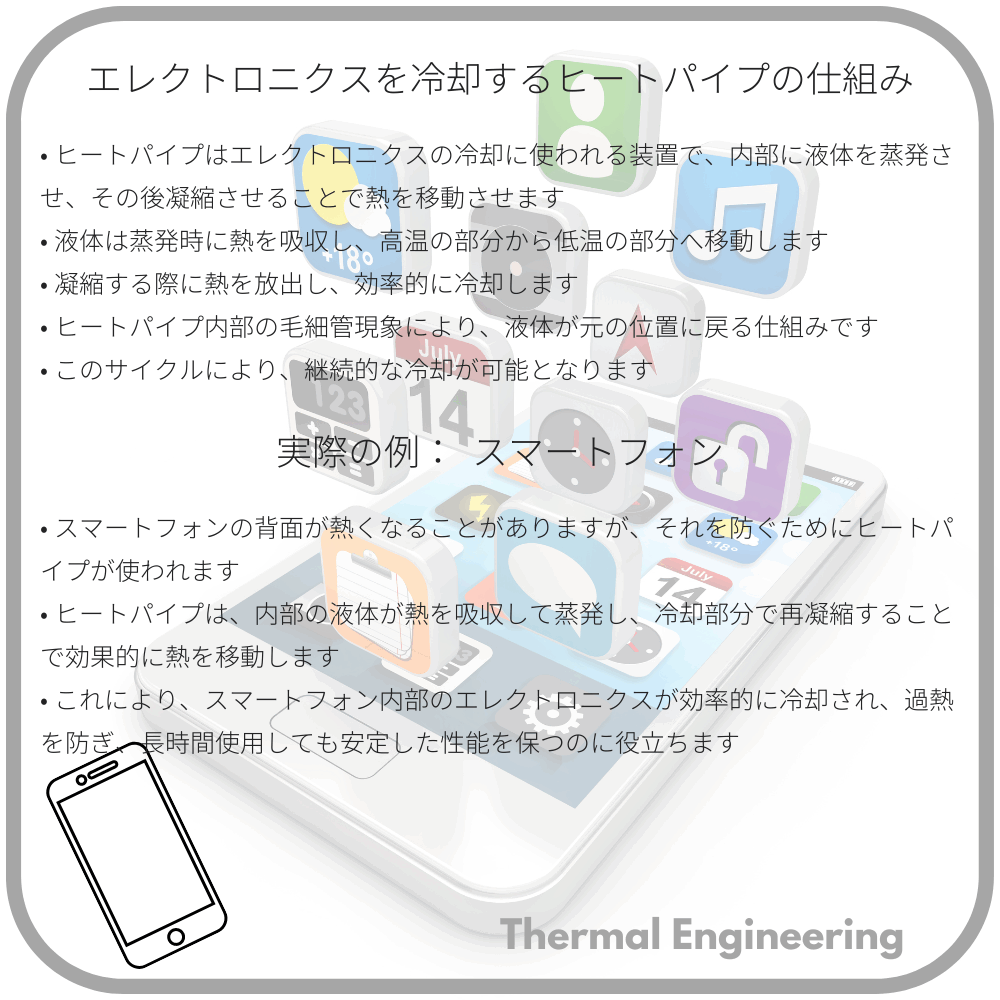

エレクトロニクスを冷却するヒートパイプの仕組み
エレクトロニクスの冷却は、現代の電子機器のパフォーマンスと寿命を保つために非常に重要です。その中でもヒートパイプは、高効率な冷却技術として広く使用されています。この技術の仕組みと働きについて説明します。
ヒートパイプとは何か？
ヒートパイプは、熱を効率的に移動するための装置です。一般的には、以下の三つの主要な部分で構成されています：
- 蒸発部：熱源から熱を吸収する部分。
- 輸送部：ヒートパイプ内で熱を移動させる部分。
- 凝縮部：吸収した熱を放出する部分。
ヒートパイプの動作原理
ヒートパイプは、蒸発、輸送、凝縮の三つのプロセスを利用して効率的に熱を移動させます。ここでは、これらのプロセスを詳しく見ていきます。
- 蒸発：ヒートパイプの蒸発部が熱源に接触すると、内部の作業流体が熱を吸収して蒸発します。このとき、液体から気体に相変化が起こります。この相変化により、大量の潜熱が移動します。
- 輸送：蒸発した気体はヒートパイプの低圧部分を通って輸送部へ移動します。この過程で、気体はほとんど圧力損失なく移動します。
- 凝縮：輸送部を通り終わった気体は冷却された凝縮部へ到達します。ここで気体は再び液体に相変化し、この過程で放出された熱は冷却フィンやヒートシンクなどを通じて環境へ放出されます。
ヒートパイプの特長として、以下の点が挙げられます：
- 高効率：ヒートパイプ内部の相変化により大量の熱を効率的に移動できます。
- コンパクト：小型化が可能であり、狭いスペースにも適用できます。
- 信頼性：可動部品がないため、長期間にわたり安定した性能を提供します。
ヒートパイプの応用例
ヒートパイプは多岐にわたる分野で使用されています。以下はその主な応用例です：
- コンピュータ冷却：CPUやGPUなど高発熱部品の冷却に広く利用されています。
- 航空宇宙：人工衛星や宇宙ステーションなどでの熱制御システムに使用されています。
- 再生可能エネルギー：ソーラーパネルの熱管理にも応用されています。
これらの応用例を通じて、ヒートパイプは重要な役割を果たしており、エレクトロニクスの性能向上と同時に信頼性を向上させる手段として広く活用されています。
