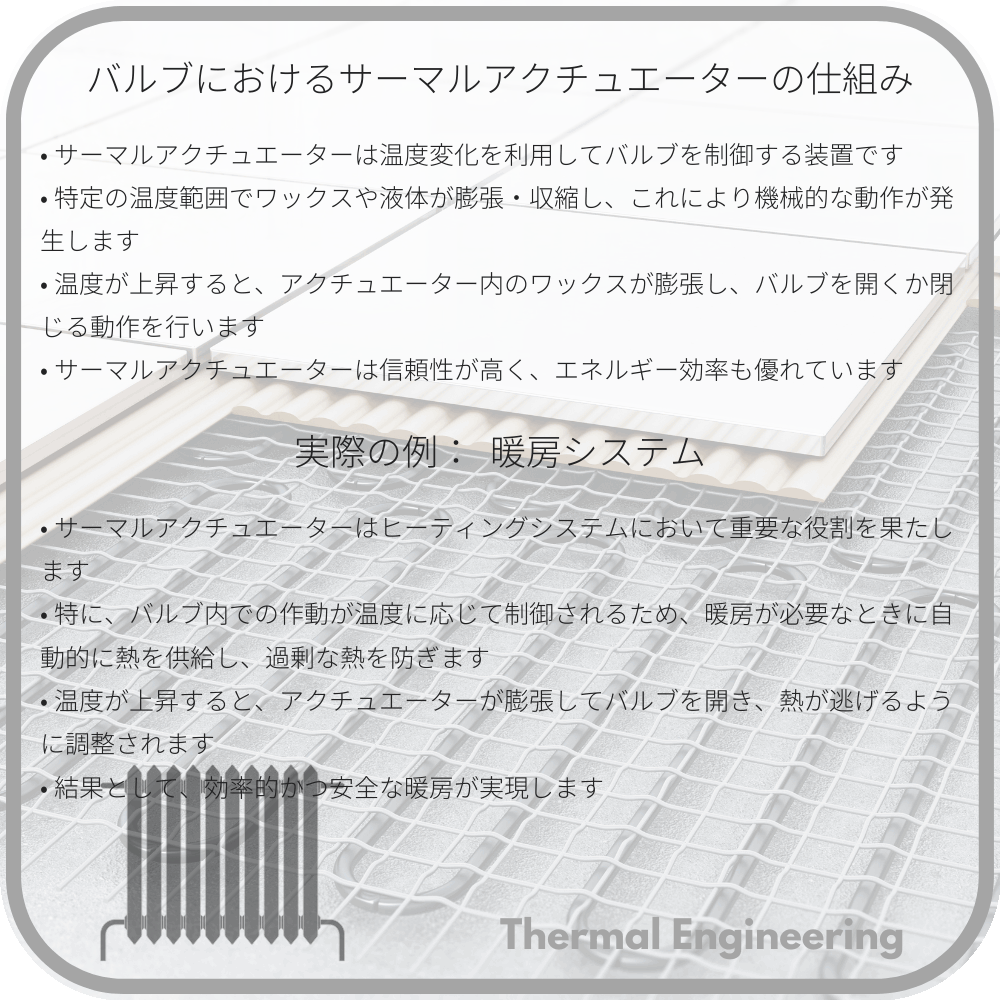

バルブにおけるサーマルアクチュエーターの仕組み

サーマルアクチュエーターは、温度変化を利用してバルブの開閉を自動制御するデバイスであり、エネルギー効率と安全性を向上させます。

サーマルアクチュエーターは、熱エネルギーを利用して機械的な動作を行うデバイスです。バルブにおけるサーマルアクチュエーターの役割は、温度変化に応じてバルブの開閉を自動で制御することです。これは、エネルギー効率の向上や安全性の確保に役立ちます。

サーマルアクチュエーターの基本構造

サーマルアクチュエーターは以下の主要な部分から構成されています：

熱感知素子

駆動部

制御ユニット

復帰機構

熱感知素子は、温度変化を検知するための部分です。一般的には膨張する素材（例えばバイメタルや温度感応性ワックス）が使用されます。膨張と収縮により、物理的な変形が発生し、これが駆動部へ伝達されます。

駆動部は熱感知素子の変形を受けて実際にバルブの開閉を行います。駆動部にはピストンやロッドなどの機械部品が含まれることが多いです。これらがバルブの移動を実現します。

制御ユニットは、サーマルアクチュエーターの動作を管理する電子回路または機械仕掛けです。このユニットが適切なタイミングでバルブの開閉を指示します。

復帰機構は、温度が元に戻った際にアクチュエーターを初期状態に戻すための部分です。これにより、システムが再び温度変化に反応することができます。バネや圧縮空気などを使用することが一般的です。

サーマルアクチュエーターの動作原理は、熱膨張による物理的な変位を利用してバルブを操作することです。以下に具体的な動作手順を説明します：

熱感知素子が温度変化を検知します。

温度が上昇すると、熱感知素子が膨張します。

膨張した熱感知素子が駆動部に力を伝えます。

駆動部がその力を受けてバルブを開閉します。

温度が下がると、熱感知素子が収縮し、復帰機構がアクチュエーターを元の位置に戻します。

熱膨張は以下の数式で表されます：

ΔL = α * L₀ * ΔT

ここで、ΔLは長さの変化、αは線膨張係数、L₀は初期の長さ、ΔTは温度の変化です。この数式は、素材がどれだけ膨張または収縮するかを計算するために使用されます。

サーマルアクチュエーターは、多くの産業分野で利用されています。例えば、暖房・冷房システム、エンジンの温度管理、冷却装置などがあります。以下はサーマルアクチュエーターの主な利点です：

エネルギー効率の向上

自動制御による人為的エラーの削減

メンテナンスの簡略化

まとめると、サーマルアクチュエーターは、バルブの自動制御において非常に有効なデバイスです。温度変化を検知し、それに応じてバルブを正確に操作することで、システムの効率性と安全性を高めることができます。
