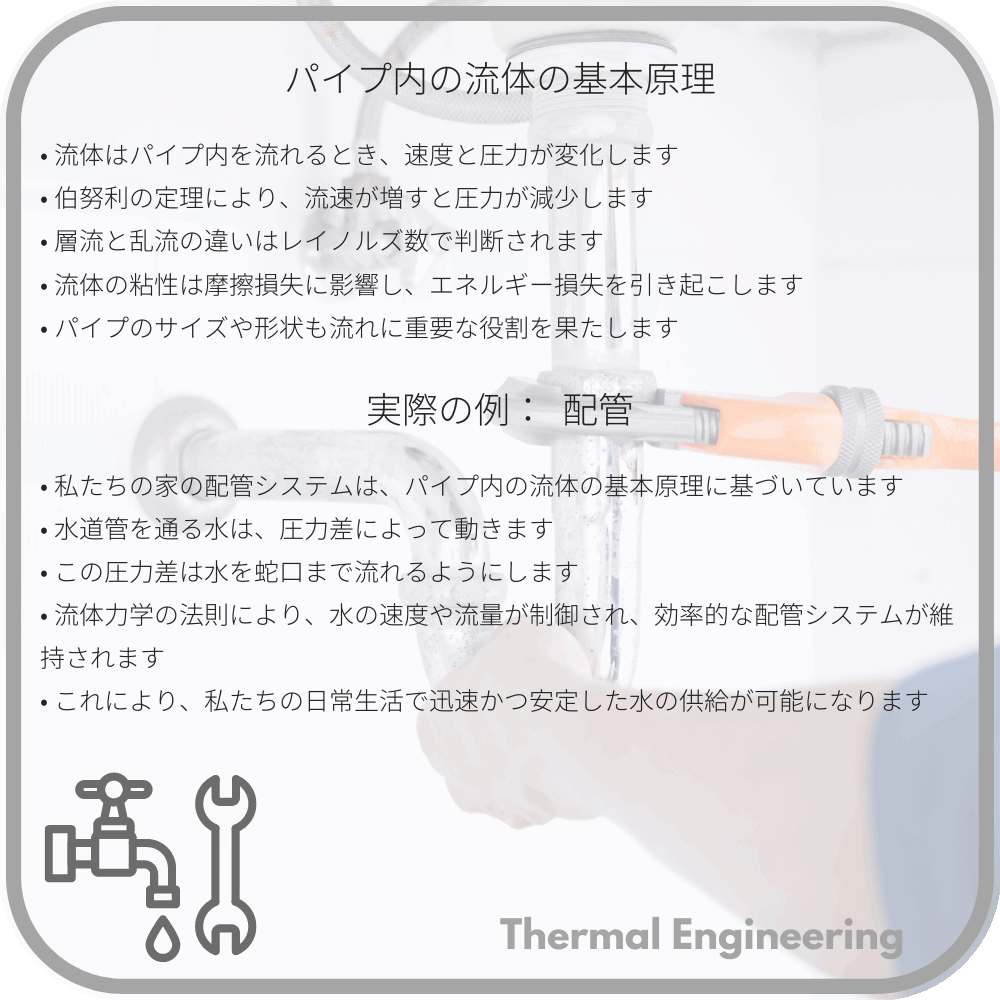

パイプ内の流体の基本原理
流体は、液体や気体などの形態を取り、パイプ内での流動が広く研究されている対象です。本記事では、パイプ内で流体がどのように振る舞うかに焦点を当て、その基本原理を説明します。
流体の特性
流体の重要な特性には以下のものが含まれます：
- 密度 (\(\rho\))：単位体積あたりの質量。
- 粘性 (\(\mu\))：流体の内部摩擦を示す特性。高粘性の流体は低粘性の流体よりも抵抗が大きいです。
- 圧力 (\(P\))：単位面積あたりの力。外部からの力や流体自身の重力によって生じます。
流体の流れの種類
パイプ内の流体の流れには主に二つの形態があります：
- 層流：流体が滑らかに層を成して流れる状態。通常、高粘性の流体や低速の流体で観察されます。
- 乱流：流体が渦を巻きながら不規則に流れる状態。一般に低粘性の流体や高速の流体で発生します。
流れの種類はレイノルズ数（Re）により識別されます。レイノルズ数は次のように計算されます：
Re = \frac{\rho * v * D}{\mu}
ここで、
- \(\rho\)：流体の密度
- v：流速
- D：パイプの直径
- \(\mu\)：流体の粘性
レイノルズ数が2000以下の場合、流れは層流であり、4000以上の場合、流れは乱流であると見なされます。その中間は遷移領域と呼ばれます。
ベルヌーイの方程式
パイプ内の流れ解析には、ベルヌーイの方程式がよく使われます。これは以下のように表されます：
P + \frac{1}{2}\rho v^2 + \rho gh = 定数
ここで、
- P：圧力
- \(\frac{1}{2}\rho v^2\)：動圧（流速による圧力）
- \(\rho gh\)：静圧（高さによる圧力）
ベルヌーイの方程式は、ある点の総エネルギーが他の点でも同じであることを示します。これにより、パイプ内での流体の圧力、速度、位置エネルギーの変化を理解できるのです。
摩擦損失
流体がパイプ中を流れる際、摩擦によりエネルギーが失われます。ダルシー・ワイスバッハの式を使って摩擦損失を計算できます：
h_f = f \frac{L}{D} \frac{v^2}{2g}
ここで、
- h_f：摩擦損失
- f：摩擦係数
- L：パイプの長さ
- D：パイプの直径
- v：流速
- g：重力加速度
摩擦損失は、流体が長い距離を移動する場合や、パイプが狭い場合に特に重要な要素となります。
まとめ
パイプ内の流体の流れは、密度、粘性、圧力などの特性と流れの形態（層流または乱流）によって大きく影響されます。これらの基本原理を理解することで、流体がどのようにパイプ内を移動し、どのようにエネルギーが変換されるかを予測することができます。ベルヌーイの方程式やダルシー・ワイスバッハの式などのツールを使うことで、流体の挙動をより詳細に解析できます。
