パスカルの法則は、油圧システムにおいて圧力が均等に伝わる基本原理を説明し、効率的かつ強力なシステム設計を可能にします。

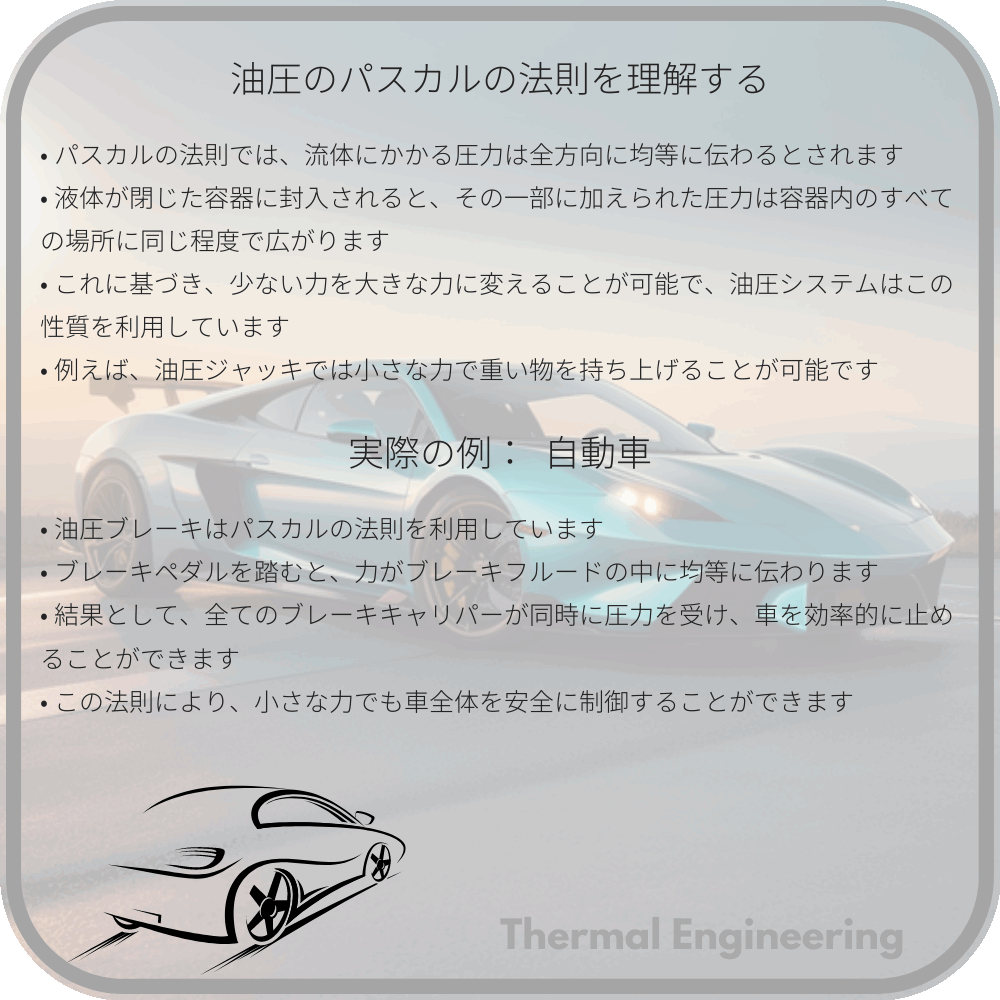

油圧のパスカルの法則を理解する
パスカルの法則は、流体力学における基本的な原理の一つであり、特に油圧システムにおいて重要な役割を果たします。この法則はフランスの科学者ブレーズ・パスカルによって提唱されました。
パスカルの法則の基本
基本的に、パスカルの法則は「流体内の任意の点に加えられた圧力は、その流体のすべての部分に同等に伝わる」と示しています。つまり、密閉された容器内の流体に一定の圧力が加えられると、この圧力は容器内のどの点でも同じになるということです。
この法則を数式で表すと、次のようになります：
あるポイント A における圧力 = 他のポイント B における圧力
\(P_A = P_B\)
パスカルの法則と油圧システム
油圧システムでは、パスカルの法則が広く適用されます。油圧システムは以下の主要なコンポーネントで構成されています：
- 油圧ポンプ
- 油圧シリンダー
- 油圧バルブ
- 油圧管およびホース
油圧ポンプは機械的なエネルギーを液体の圧力に変換し、この圧力がシステム全体に均等に伝わります。例えば、シリンダーを伸ばす力は液体の圧力に依存しています。
具体例
例えば、直径の異なる2つのピストンを持つシステムを考えてみましょう：
- ピストン A の面積：\(A_A\)
- ピストン B の面積：\(A_B\)
ピストン A に力 \(F_A\) を加えると、この力は圧力 \(P\) に変換されます：
\(P = \frac{F_A}{A_A}\)
この圧力はピストン B にも同じように伝わり、ピストン B に働く力 \(F_B\) は次のようになります：
\(F_B = P * A_B = \frac{F_A}{A_A} * A_B\)
これにより、小さい力で大きな力を生み出すことができるため、油圧システムは重い物体を持ち上げたり移動させたりするのに非常に効率的です。
まとめ
パスカルの法則は油圧システムの基本原理であり、圧力が流体全体に一様に伝わることを示しています。この法則を理解することで、より効率的で強力な油圧システムの設計や運用が可能となります。
