Thermische schokken: Beïnvloeding van materiaalintegriteit door plotselinge temperatuurveranderingen. Begrijp de oorzaken, effecten en beschermingsmethoden.

Hoe thermische schokken materialen beïnvloeden

Thermische schokken treden op wanneer een materiaal plotseling wordt blootgesteld aan een snelle verandering in temperatuur. Dit kan gebeuren bij het onderdompelen van een heet object in koud water, of door blootstelling aan extreme temperatuurverschillen in de omgeving. Thermische schokken kunnen aanzienlijke effecten hebben op materialen, die van invloed zijn op hun structurele integriteit en levensduur.

Wat zijn thermische schokken?

Thermische schokken ontstaan wanneer er een plotselinge verandering plaatsvindt in de temperatuur van een materiaal. Dit veroorzaakt een snelle uitzetting of krimp, wat spanningen binnen het materiaal genereert. Veel materialen hebben een bepaalde mate van thermische uitzettingscoëfficiënt (α), wat bepaalt hoe zij reageren op temperatuurveranderingen.

Effecten van thermische schokken

Binnenlandse spanningen: Wanneer een materiaal snel afkoelt of opwarmt, kunnen er interne spanningen ontstaan door ongelijke uitzetting of krimp. Deze spanningen kunnen leiden tot microscheuren of zelfs breuken in het materiaal.

Materiaalmoeheid: Herhaalde cycli van thermische schokken kunnen vermoeidheid in materialen veroorzaken. Net als bij mechanische vermoeidheid, kan dit leiden tot het ontstaan van scheuren en uiteindelijk tot materiaalbreuk.

Verandering in materiaaleigenschappen: Thermische schokken kunnen ook leiden tot veranderingen in de microstructuur van een materiaal, wat kan resulteren in veranderingen in sterkte, ductiliteit en andere mechanische eigenschappen.

Oorzaken van thermische schokken

Thermische schokken kunnen het gevolg zijn van verschillende scenario’s:

Materiaal wordt ondergedompeld in een vloeistof met een sterk verschillende temperatuur.

Plotselinge blootstelling aan een warmtebron, zoals een vlam.

Snelle koeling door contact met bijvoorbeeld koud water of luchtstromen.

Voorbeelden van thermische schokken in het dagelijks leven

Veel dagelijkse gebeurtenissen kunnen thermische schokken veroorzaken:

Laboratoriumglaswerk: Wanneer heet glaswerk onmiddellijk in koud water wordt geplaatst, kan het breken door de snelle afkoeling.

Elektronica: Elektronische componenten zoals chips en condensatoren kunnen technische problemen ontwikkelen wanneer ze plotseling worden blootgesteld aan hoge of lage temperaturen.

Constructie van gebouwen: Materialen in gebouwen zoals beton en staal kunnen onderhevig zijn aan thermische schokken door plotselinge weerveranderingen, wat kan leiden tot structurele schade.

Bescherming tegen thermische schokken

Er zijn verschillende methoden om materialen te beschermen tegen thermische schokken:

Gebruik van composites: Composietmaterialen kunnen spanningen beter verdelen en zijn daardoor beter bestand tegen thermische schokken.

Coatings: Beschermende coatings kunnen helpen om de impact van snelle temperatuurveranderingen te verminderen.

Ontwerpverbeteringen: Het ontwerpen van structuren met voldoende flexibiliteit en ruimte voor thermische uitzetting kan helpen om de effecten van thermische schokken te beperken.

Geleidelijke verwarming en koeling: Door materialen geleidelijk te verwarmen of te koelen, kan de impact van thermische schokken aanzienlijk worden verminderd.

Conclusie

Thermische schokken kunnen aanzienlijke effecten hebben op de integriteit en prestaties van materialen. Het begrijpen van de oorzaken en effecten van thermische schokken is cruciaal voor het ontwerpen van duurzame materialen en structuren in verschillende toepassingen. Door het gebruik van geschikte materialen, ontwerpstrategieën en beschermende maatregelen, kunnen de schadelijke effecten van thermische schokken worden geminimaliseerd.

Adiabatische compressie: leer hoe het samenpersen van een gas zonder warmte-uitwisseling leidt tot temperatuurstijging, cruciaal voor motoren en koeltechniek.

Hoe adiabatische compressie gassen verwarmt

Thermische engineering bestudeert hoe warmte wordt overgedragen en omgezet in energie. Een interessant fenomeen binnen deze tak is adiabatische compressie. Dit proces speelt een cruciale rol in het begrijpen van hoe gassen zich gedragen onder verschillende omstandigheden, vooral binnen motoren en andere technische toepassingen.

Wat is adiabatische compressie?

Adiabatische compressie is een proces waarbij een gas wordt samengedrukt zonder dat er warmte wordt uitgewisseld met de omgeving. Dit betekent dat alle energie die aan het gas wordt toegevoegd in de vorm van arbeid, wordt omgezet in interne energie van het gas. Hierdoor stijgt de temperatuur van het gas.

De eerste wet van de thermodynamica

Om adiabatische compressie beter te begrijpen, kijken we naar de eerste wet van de thermodynamica:

ΔU = Q – W

Hier staat ΔU voor de verandering in de interne energie van het gas, Q voor de warmte die wordt toegevoegd aan het systeem en W voor het werk dat door het systeem wordt verricht. Bij een adiabatisch proces is Q gelijk aan 0, dus de formule wordt:

ΔU = -W

Dit betekent dat de interne energie van het gas toeneemt door het verrichte werk, wat resulteert in een hogere temperatuur.

Relatie tussen druk, volume en temperatuur

Bij adiabatische compressie is de relatie tussen druk (P), volume (V), en temperatuur (T) gegeven door de Poisson-verhouding:

P * V^γ = constant

en

T * V^γ-1 = constant

Hierbij is γ de adiabatische index, die afhangt van de specifieke warmtecapaciteiten van het gas. Voor een ideaal gas verandert de temperatuur volgens:

T₂/T₁ = (V₁/V₂)^γ-1

Tijdens compressie (V₂ < V₁) zal de temperatuur T₂ hoger zijn dan T₁, wat aantoont dat het gas warmer wordt.

Toepassingen van adiabatische compressie

• Diesel Motoren: Dieselmotoren maken gebruik van adiabatische compressie om lucht te comprimeren tot een punt waar de temperatuur hoog genoeg is om dieselbrandstof te ontbranden zonder vonk.
• Koeltechniek: Compressors in koelkasten en airconditioners gebruiken adiabatische compressie om het koelmiddel samen te persen en te verwarmen, dat vervolgens zijn warmte afgeeft en expandeert om te koelen.
• Isolatie Materials: Thermische eigenschappen van bepaalde isolatiematerialen worden verbeterd door het toepassen van adiabatische principes.

Conclusie

Adiabatische compressie is een essentieel concept binnen de thermische engineering, dat het verwarmen van gassen door compressie verklaart zonder warmte-uitwisseling. Begrip hiervan is cruciaal voor de werking van een breed scala aan ingenieurstoepassingen zoals motoren en koelsystemen.

Thermische diffusiviteit meet hoe snel warmte zich door een materiaal verspreidt en speelt een cruciale rol in warmteverspreiding, belangrijk voor engineeringtoepassingen.

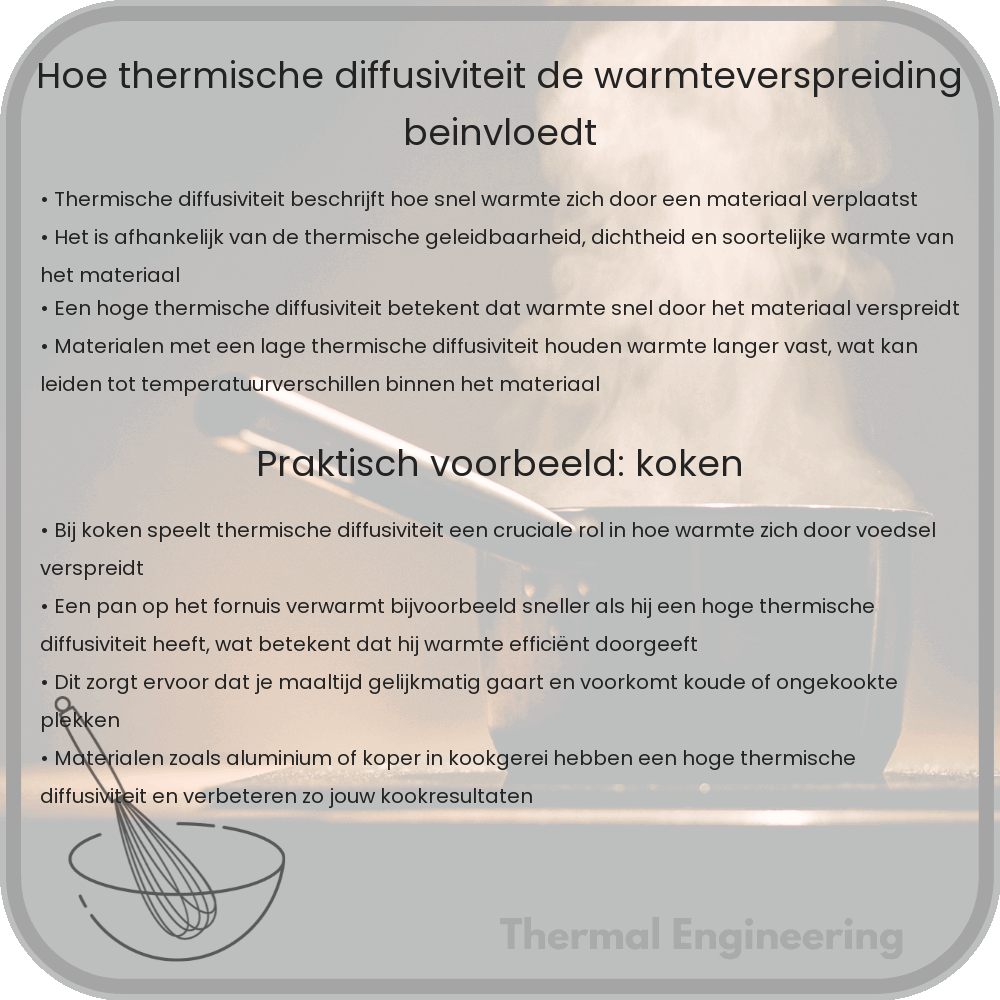

Hoe thermische diffusiviteit de warmteverspreiding beïnvloedt

Thermische diffusiviteit is een belangrijke eigenschap in de studie van thermische engineering. Het beschrijft hoe snel warmte zich verplaatst door een materiaal. Laten we eens kijken hoe thermische diffusiviteit werkt en waarom het zo’n cruciale rol speelt in warmteverspreiding.

Wat is thermische diffusiviteit?

Thermische diffusiviteit (gewoonlijk aangeduid met de Griekse letter \( \alpha \)) wordt gedefinieerd als het quotiënt van de thermische geleidbaarheid (\( k \)) en de volumetrische warmtecapaciteit (\( \rho c_p \)). De formule is:

Thermische diffusiviteit = \(\frac{k}{\rho c_p}\)

Hierbij staan:

\( k \) voor thermische geleidbaarheid

\( \rho \) voor dichtheid

\( c_p \) voor specifieke warmtecapaciteit bij constante druk

Thermische diffusiviteit meet het vermogen van een materiaal om warmte te verspreiden ten opzichte van zijn vermogen om warmte op te slaan. Hoe hoger de thermische diffusiviteit, hoe sneller het materiaal warmte verspreidt.

De invloed op warmteverspreiding

Materialen met een hoge thermische diffusiviteit, zoals metalen, verspreiden warmte snel. Dit is gunstig in toepassingen waar snelle warmteoverdracht nodig is, zoals in warmtewisselaars en elektronica koelsystemen. Aan de andere kant, materialen met een lage thermische diffusiviteit, zoals isolatiematerialen, houden warmte langer vast en zijn daarom nuttig in situaties waarin isolatie gewenst is.

Voorbeeld van warmteoverdracht

Overweeg een eenvoudig voorbeeld van een metalen staaf die aan één uiteinde wordt verwarmd. Dankzij de hoge thermische diffusiviteit van metaal verspreidt de warmte zich snel door de staaf. Dit komt doordat metaal een hoge thermische geleidbaarheid en een relatief lage warmtecapaciteit heeft. Nu, stel je voor dat we dezelfde hoeveelheid warmte toepassen op een stuk hout. Hout heeft een lagere thermische diffusiviteit, waardoor de warmte veel trager verspreidt.

Relevantie in de praktijk

Thermische diffusiviteit is niet alleen een theoretisch concept, maar heeft belangrijke praktische toepassingen:

In de bouw: Gebouwen gebruiken isolatiematerialen met lage thermische diffusiviteit om warmteverlies te minimaliseren.

In elektronica: Vloeistofkoelsystemen met hoge thermische diffusiviteit helpen om warmte snel van gevoelige componenten af te voeren.

Geothermische systemen: Bodemsoorten met verschillende thermische diffusiviteit beïnvloeden de efficiëntie van geothermische warmtewisselaars.

Door te begrijpen hoe thermische diffusiviteit werkt, kunnen ingenieurs en wetenschappers beter ontwerpen maken voor warmtebeheer in verschillende systemen en materialen kiezen die optimaal presteren in hun specifieke toepassingen.

Leer hoe de soortelijke warmtecapaciteit varieert tussen verschillende stoffen, waarom water hoge warmtecapaciteit heeft, en toepassingen in thermische engineering.

Hoe de soortelijke warmtecapaciteit varieert tussen stoffen

De soortelijke warmtecapaciteit (c) is een belangrijke eigenschap van stoffen die aanduidt hoeveel warmte-energie nodig is om de temperatuur van een eenheidsmassa van de stof met één graad Celsius (of Kelvin) te verhogen. De eenheid van soortelijke warmtecapaciteit is meestal joule per kilogram per graad Celsius (J/kg·°C). Verschillende stoffen hebben verschillende soortelijke warmtecapaciteiten vanwege hun unieke moleculaire structuren en bindingsenergieën.

Soortelijke warmtecapaciteit van water

Water heeft een uitzonderlijk hoge soortelijke warmtecapaciteit van ongeveer 4184 J/kg·°C. Dit betekent dat water een grote hoeveelheid warmte-energie kan absorberen of afgeven zonder een significante verandering in temperatuur. Deze eigenschap maakt water een uitstekende koelvloeistof en een belangrijke factor in klimaatregeling.

Vergelijking tussen verschillende stoffen

Metaal: De soortelijke warmtecapaciteit van metalen zoals ijzer (circa 450 J/kg·°C) en koper (circa 385 J/kg·°C) is relatief laag. Dit betekent dat deze stoffen sneller opwarmen en afkoelen.

Kunststoffen: Kunststoffen zoals polyethyleen hebben relatief hogere soortelijke warmtecapaciteiten (circa 2300 J/kg·°C) in vergelijking met metalen, maar nog steeds lager dan water.

Gassen: Voor gassen varieert de soortelijke warmtecapaciteit enorm. Voor lucht bij constante druk (c_p) is het ongeveer 1005 J/kg·°C, terwijl het bij constante volume (c_v) rond de 718 J/kg·°C ligt. Bij gassen moet onderscheid gemaakt worden tussen constante druk en constant volume vanwege de gasuitzetting.

Oorzaken van variatie

De variatie in soortelijke warmtecapaciteit tussen stoffen kan worden toegeschreven aan verschillende factoren:

Moleculaire structuur: Stoffen met complexe moleculaire structuren hebben vaak hogere soortelijke warmtecapaciteiten omdat ze meer manieren hebben om energie op te slaan door vibratie, rotatie en translatie.

Bindingsenergie: De energie die nodig is om intermoleculaire of intramoleculaire bindingen te verbreken draagt ook bij aan de warmtecapaciteit. Sterkere bindingen betekent meer energie nodig voor temperatuurverandering.

Aggregatietoestand: Solide, vloeibare en gasvormige fasen van een stof hebben verschillende warmtecapaciteiten. Algemeen geldt dat gassen hogere warmtecapaciteiten hebben bij constante druk vanwege de arbeid die verricht wordt om uit te zetten.

Praktische toepassingen

Het kennen van de soortelijke warmtecapaciteit van materialen is cruciaal in veel toepassingen binnen de thermische engineering:

Koelsystemen: Water wordt vaak gebruikt in koelsystemen vanwege de hoge soortelijke warmtecapaciteit, wat zorgt voor effectieve warmteafvoer.

Bouwmateriaal: Stoffen met hoge soortelijke warmtecapaciteit worden gebruikt in gebouwen om temperatuurveranderingen te dempen en de energie-efficiëntie te verbeteren.

Voedselindustrie: Begrijpen van warmtecapaciteit is essentieel bij het koken en bewaren van voedsel.

Samenvattend speelt de soortelijke warmtecapaciteit een fundamentele rol in thermische processen en toepassingen. Variaties tussen stoffen bieden de mogelijkheid om materialen op een slimme manier te selecteren en te gebruiken, afgestemd op de specifieke warmtebeheerbehoeften van een toepassing.

Leer hoe het Joule-Thomson effect zorgt voor het afkoelen van gassen bij expansie zonder warmte-uitwisseling, en ontdek de industriële toepassingen ervan.

Hoe het Joule-Thomson effect gassen afkoelt

Het Joule-Thomson effect is een belangrijk fenomeen in de thermodynamica dat verklaart hoe gassen kunnen afkoelen wanneer ze door een klep of porieexpansie gaan zonder warmte-uitwisseling met hun omgeving. Dit effect wordt veelvuldig gebruikt in industriële processen zoals het vloeibaar maken van gassen en het koelen van apparatuur.

Om het Joule-Thomson effect te begrijpen, moeten we eerst weten wat er gebeurt wanneer een gas uitzet. Er zijn twee hoofdtypes van uitzetting:

Adiabatische expansie: Hier vindt de expansie plaats zonder warmte-uitwisseling met de omgeving.

Isotherme expansie: Hier wordt de temperatuur constant gehouden tijdens de expansie.

Het Joule-Thomson effect valt onder de adiabatische expansie. Wanneer een gas door een poreuze plug of een klep gaat, vindt een dramatische drukval plaats. Hierbij verandert de interne energie van het gas, wat leidt tot een verandering in temperatuur.

Joule-Thomson Coëfficiënt

De mate waarin de temperatuur van een gas verandert bij een constante enthalpie gedurende expansie wordt gekwantificeerd door de Joule-Thomson coëfficiënt (\mu_{JT}). Deze coëfficiënt wordt als volgt gedefinieerd:

\[
\mu_{JT} = \left( \frac{\partial T}{\partial P} \right)_H
\]

Hierbij staat \( \left( \frac{\partial T}{\partial P} \right)_H \) voor de verandering van temperatuur (T) ten opzichte van druk (P) bij constante enthalpie (H).

Positieve en Negatieve Joule-Thomson Coëfficiënt

Het teken van de Joule-Thomson coëfficiënt bepaalt of het gas zal opwarmen of afkoelen tijdens de expansie:

Een positieve \mu_{JT} betekent dat het gas afkoelt bij expansie.

Een negatieve \mu_{JT} betekent dat het gas opwarmt bij expansie.

Voor de meeste gassen (zoals stikstof en zuurstof) bij kamertemperatuur en lagere drukken, is \mu_{JT} positief. Dit betekent dat ze afkoelen bij expansie. Echter, voor sommige gassen (zoals waterstof en helium) in bepaalde omstandigheden kan \mu_{JT} negatief zijn, wat betekent dat ze juist opwarmen bij expansie.

Inversie Temperatuur

De inversie temperatuur is de temperatuur waarbij de Joule-Thomson coëfficiënt van teken verandert. Bij temperaturen boven deze inversie temperatuur, zal een gas opwarmen bij expansie (negatieve \mu_{JT}), en bij temperaturen lager dan de inversie temperatuur, zal een gas afkoelen bij expansie (positieve \mu_{JT}).

Toepassingen van het Joule-Thomson Effect

Er zijn verschillende belangrijke toepassingen van het Joule-Thomson effect in de industriële en medische sector:

Vloeibaarmaken van gassen: Door het gebruik van Joule-Thomson kleppen in koel- en vloeibaarmakingprocessen, kunnen we gassen zoals zuurstof en stikstof efficiënter vloeibaar maken.

Koeling: Het effect wordt gebruikt in cryogene koelsystemen en in sommige airconditioningsystemen. Dit is essentieel voor het transport en de opslag van gassen.

Koelers in medische toepassingen: Apparaten zoals draagbare zuurstofconcentrators gebruiken soms het Joule-Thomson effect voor het koelen van gecomprimeerde gassen.

Het Joule-Thomson effect is dus een cruciaal onderdeel van moderne technologieën en vindt talloze toepassingen in ons dagelijks leven. Het begrijpen van dit effect helpt ingenieurs en wetenschappers om effectievere en efficiëntere apparaten en systemen te ontwerpen.

Faseverandering, essentieel in thermische techniek, betreft het overgaan van stoffen tussen vaste, vloeibare en gasvormige staten, cruciaal voor warmteopslag en energie-efficiëntie.

Faseverandering en Warmteopslag: Hoe het Werkt en Waarom het Belangrijk Is

Thermal engineering is een fascinerende tak van techniek die zich richt op het gebruik en beheer van warmte. Een van de sleutelconcepten binnen deze discipline is faseverandering en de rol die het speelt bij warmteopslag. Maar wat betekent faseverandering precies, en waarom is het belangrijk? Laten we dit onderwerp verkennen.

Wat is Faseverandering?

Faseverandering verwijst naar de overgang van een stof van de ene fysische toestand naar een andere, zoals van vast naar vloeibaar, vloeibaar naar gas, of vast naar gas. Deze overgangen treden op bij specifieke temperaturen en drukken afhankelijk van het materiaal. De meest voorkomende faseveranderingen zijn:

Smelten (vast naar vloeibaar)

Bevriezen (vloeibaar naar vast)

Verdampen (vloeibaar naar gas)

Condensatie (gas naar vloeibaar)

Sublimatie (vast naar gas)

Depositie (gas naar vast)

Warmte-opslag tijdens een Faseverandering

Tijdens een faseverandering vindt er een aanzienlijke uitwisseling van warmte plaats zonder dat de temperatuur van de stof verandert. Dit komt door de latente warmte, die de hoeveelheid energie is die nodig is om de fase van een eenheid massa van een stof te veranderen zonder de temperatuur te wijzigen. Er zijn twee hoofdtypen latente warmte:

Latente smeltwarmte (\( L_s \)): de warmte die nodig is om een vaste stof om te zetten in een vloeistof.

Latente verdampingswarmte (\( L_v \)): de warmte die nodig is om een vloeistof om te zetten in een gas.

De formule voor de latente warmte (\( Q \)) bij een faseverandering is:

\( Q = m \cdot L \)

Waar:

\( Q \) = de warmte-energie (meestal in joules, J)

\( m \) = de massa van de stof (in kilogram, kg)

\( L \) = de latente warmte (in J/kg), dit kan \( L_s \) of \( L_v \) zijn, afhankelijk van de faseverandering

Toepassingen van Faseverandering voor Warmteopslag

Het vermogen van materialen om warmte op te slaan of vrij te geven tijdens faseveranderingen is van groot belang in verschillende toepassingen en industrieën. Enkele voorbeelden zijn:

Geïntegreerde warmte-opslag systemen: Materialen zoals paraffinewas en faseveranderende zouten worden gebruikt in zonne-energiesystemen om warmte op te slaan tijdens de dag en deze vrij te geven als de zon ondergaat.

Koelopslag: In koelsystemen wordt ijs gebruikt als een vorm van latente warmteopslag om thermische buffering mogelijk te maken. Tijdens piekuren kan gekoelde lucht worden geleverd door het smelten van ijs.

Bouwmaterialen: Faseveranderende materialen (PCM’s) worden gebruikt in muren en plafonds om de binnenomgevingen van gebouwen te stabiliseren door overtollige thermische energie op te slaan en vrij te geven.

Waarom is het Belangrijk?

Het begrijpen en benutten van faseveranderingen voor warmteopslag kan helpen bij het verbeteren van de efficiëntie van energiesystemen, het reduceren van energieverbruik en het bevorderen van duurzame technologieën. Het is niet alleen relevant voor wetenschappers en ingenieurs, maar ook voor iedereen die zich bezighoudt met energiebesparing en milieuvriendelijkheid.

Door de voortdurende ontwikkelingen in materialenwetenschappen en thermodynamica, blijven de mogelijkheden voor verbeterde warmteopslag en efficiëntiebeheer groeien. Daarom is kennis over faseverandering en warmteopslag cruciaal voor het aanpakken van de huidige en toekomstige energie-uitdagingen.

Nu je de basisprincipes van faseverandering en warmteopslag begrijpt, ben je beter uitgerust om de toepassingen en voordelen van deze verschijnselen in de echte wereld te waarderen.

Fasediagrammen tonen de verschillende fasen van een materiaal bij diverse temperaturen en drukken. Ze zijn cruciaal in de materiaalkunde en thermische engineering.

Hoe fasediagrammen de materiaalkunde sturen

In de wereld van materialen vormen fasediagrammen een essentiële tool om te begrijpen hoe materialen zich gedragen onder verschillende omstandigheden. Deze diagrammen zijn van cruciaal belang in de materiaalkunde en thermische engineering, omdat ze inzicht geven in de fasen waarin een materiaal zich kan bevinden en de overgangen tussen deze fasen.

Wat is een fasediagram?

Een fasediagram is een grafische weergave die de verschillende fasen van een materiaal laat zien bij verschillende temperaturen, drukken en samenstellingen. Voor metalen en legeringen zijn fasediagrammen vooral nuttig voor het voorspellen van de structuur en eigenschappen van materialen bij bepaalde temperaturen en concentraties van componenten.

Belangrijke termen en gebieden in een fasediagram

Fasen: Verschillende toestanden waarin een materiaal kan bestaan, zoals vast, vloeibaar en gasvormig.

Eutectisch punt: Het punt op een fasediagram waar de vloeistof in twee vaste fasen kristalliseert zonder enige tussenliggende fasen.

Soliduslijn: De lijn in een fasediagram boven dewelke een materiaal volledig vast is.

Liquiduslijn: De lijn in een fasediagram boven dewelke een materiaal volledig vloeibaar is.

Gelijkgewichtsfasen: De stabiele fasen in een materiaal bij een gegeven temperatuur en samenstelling.

Gebruik van fasediagrammen in de materiaalkunde

Fasediagrammen spelen een cruciale rol in de ontwikkeling en bewerking van materialen. Ze helpen wetenschappers en ingenieurs om:

De juiste legeringen te kiezen voor specifieke toepassingen.

Warmtebehandelingsprocessen te ontwerpen die de gewenste microstructuur en eigenschappen van materialen opleveren.

Het gedrag van materialen bij verschillende temperaturen en druk te voorspellen.

Voorbeeld: IJzer-Koolstof Fasediagram

Een veelgebruikt fasediagram in de materiaalkunde is het ijzer-koolstof fasediagram. Dit diagram is essentieel voor de staalindustrie en helpt ingenieurs bij het begrijpen van de transformaties die staal ondergaat tijdens het afkoelen en verwarmen.

Het ijzer-koolstof fasediagram toont bijvoorbeeld de eutectische reactie bij 4,3% koolstof en 1147°C, waar vloeibaar gietijzer rechtstreeks in een mengsel van austeniet (gamma-ijzer) en cementiet (Fe₃C) verandert.

Conclusie

Fasediagrammen zijn onmisbare instrumenten in de materiaalkunde en thermische engineering. Ze bieden fundamenteel inzicht in de eigenschappen en het gedrag van materialen onder verschillende omstandigheden, wat essentieel is voor het ontwikkelen van nieuwe materialen en het optimaliseren van productieprocessen. Door de juiste interpretatie en toepassing van fasediagrammen kunnen ingenieurs en wetenschappers materialen ontwerpen die beter presteren en duurzamer zijn.

Thermische schakelaars beschermen elektrische circuits door ze automatisch te onderbreken bij oververhitting, essentieel voor de veiligheid van apparatuur en systemen.

Hoe thermische schakelaars circuits beschermen

Thermische schakelaars, ook bekend als bimetale schakelaars of thermische beveiligers, zijn essentiële componenten in elektrische circuits. Deze schakelaars helpen bij het beschermen van apparatuur tegen oververhitting door circuits automatisch te onderbreken wanneer een bepaalde temperatuur wordt overschreden. In dit artikel bespreken we hoe thermische schakelaars werken en waarom ze zo belangrijk zijn voor de veiligheid van elektronische systemen.

Werking van thermische schakelaars

Thermische schakelaars bestaan meestal uit twee verschillende metalen die samengevoegd zijn en een bimetalen strip vormen. Deze metalen hebben verschillende thermische uitzettingscoëfficiënten, wat betekent dat ze verschillend uitzetten wanneer ze worden verwarmd. Dit verschil in uitzetting zorgt ervoor dat de bimetalen strip buigt wanneer de temperatuur stijgt.

1. Wanneer de temperatuur binnen het veilige bereik ligt, blijft de bimetalen strip in een rechte positie, waardoor het circuit gesloten blijft en de stroom kan vloeien.
2. Als de temperatuur boven een bepaalde grens stijgt, buigt de bimetalen strip voldoende om het contactpunt te openen, waardoor het circuit onderbroken wordt en de stroom stopt.
3. Zodra de temperatuur weer onder de drempelwaarde daalt, koelt de bimetalen strip af en keert terug naar zijn oorspronkelijke vorm, wat het circuit weer sluit en de stroomtoevoer herstelt.

Toepassingen van thermische schakelaars

• Huishoudelijke apparaten: In apparaten zoals waterkokers, haardrogers en strijkijzers zorgen thermische schakelaars ervoor dat deze apparaten niet oververhit raken en mogelijk brand veroorzaken.
• Elektronische apparatuur: Thermische schakelaars worden ook gebruikt in computers, printers en andere gevoelige elektronische apparatuur om oververhitting te voorkomen die schade aan componenten kan veroorzaken.
• Motoren en transformatoren: In motoren en transformatoren helpen thermische schakelaars om te voorkomen dat de windingen door verbranding beschadigd raken door overmatige hitteopbouw.

Belang van thermische schakelaars

Thermische schakelaars spelen een cruciale rol in verschillende industrieën en toepassingen door het bieden van eenvoudige, maar effectieve thermische beveiligingsoplossingen. Zonder deze schakelaars zouden elektrische apparatuur en systemen aanzienlijk meer risico lopen op oververhitting, wat kan leiden tot storingen, kostbare reparaties en zelfs gevaarlijke situaties zoals brand.

Bovendien zijn thermische schakelaars relatief goedkoop en eenvoudig te installeren, waardoor ze een verkoopbare en praktische oplossing zijn voor thermische beveiliging.

Conclusie

Thermische schakelaars zijn onmisbare componenten in elektrische circuits dankzij hun vermogen om automatisch en effectief te reageren op temperatuurveranderingen. Door het folie van bimetalen strips kunnen deze schakelaars voorkomen dat oververhitting schade veroorzaakt aan apparaten, elektronische systemen en kritische infrastructuur. De veelzijdigheid en betrouwbaarheid van thermische schakelaars maken ze onmisbaar voor een breed scala aan toepassingen, van huishoudelijke apparaten tot industriële apparatuur. Door te investeren in dergelijke beveiligingsmechanismen zorgen we ervoor dat onze apparatuur langer meegaat en een veilige werking garandeert.

Gesmolten zoutreactoren zijn innovatieve kernreactoren die gesmolten zout gebruiken voor efficiënt en veilig warmtebeheer, met unieke voordelen zoals lage druk en hoge thermodynamische efficiëntie.

Hoe gesmolten zoutreactoren warmte beheersen

Gesmolten zoutreactoren (MSR’s) zijn innovatieve kernreactoren die gebruikmaken van gesmolten zouten als koelmiddel en, in sommige ontwerpen, als drager voor de splijtstof. Deze technologie biedt verschillende voordelen op het gebied van veiligheid en efficiëntie, met name in de manier waarop warmte wordt beheerst en verwijderd uit de reactorkern. In dit artikel zullen we onderzoeken hoe gesmolten zoutreactoren warmte beheren en welke voordelen dit biedt.

Functie van gesmolten zout

In een gesmolten zoutreactor fungeert het gesmolten zout als zowel het koelmiddel als de matrix waarin de nucleaire brandstof is opgelost. De werking van de reactor berust op de unieke eigenschappen van deze zouten:

• Hoog kookpunt: Gesmolten zouten hebben aanzienlijk hogere kookpunten dan water, wat betekent dat ze bij hogere temperaturen kunnen werken zonder dat er drukopbouw optreedt.
• Effectieve warmtegeleiding: Door hun uitstekende thermische geleiding kunnen gesmolten zouten warmte snel en efficiënt van de reactorkern naar het warmtewisselingssysteem transporteren.
• Laag smeltpunt: Hoewel hun kookpunt hoog is, hebben veel gesmolten zouten relatief lage smeltpunten, wat betekent dat ze gemakkelijk gesmolten kunnen worden en effectief als koelmiddel kunnen dienen bij temperaturen die haalbaar zijn binnen een reactoromgeving.

Beheersen van warmte in de reactorkern

Het beheer van warmte in een gesmolten zoutreactor gebeurt via verschillende mechanismen:

1. Convectie: Door de convectiestromen in het gesmolten zout wordt warmte van de reactorkern naar het warmtewisselingssysteem overgedragen. Dit natuurlijke circulatieproces is effectief en kan plaatsvinden zonder noodzaak voor complexe pompsystemen.
2. Warme opslag en opvang: Het gesmolten zout zelf fungeert als een opslagmedium voor warmte. In geval van een storing kunnen passieve veiligheidsmechanismen, zoals drainagetanks, de warmte die in het zout is opgeslagen tijdelijk isoleren en opvangsystemen activeren.
3. Laag drukrisico: Omdat gesmolten zouten bij atmosferische druk kunnen werken, is er minder kans op drukgeïnduceerde ongelukken zoals stoomexplosies, wat een belangrijk veiligheidsvoordeel is.

Warmtewisselingssystemen

Na het verzamelen van warmte in de reactorkern, wordt deze warmte overgedragen aan secundaire systemen die de energie verder distribueren of omzetten. Enkele belangrijke aspecten van deze systemen zijn:

• Secundaire koelcircuits: Deze circulatiesystemen gebruiken vaak gesmolten zouten of andere koelmiddelen om extra warmte veilig weg te voeren uit de primaire kern.
• Warmte-krachtkoppeling: De warmteoverdracht kan worden gebruikt om stoom te genereren die turbines aandrijft voor de opwekking van elektriciteit, wat de algehele efficiëntie van de reactor verhoogt.
• Thermische opslag: Warmte kan worden opgeslagen in thermische opslagfaciliteiten voor later gebruik, waardoor de energievoorziening beter beheerd kan worden en de belasting van het elektriciteitsnet stabieler blijft.

Voordelen en toepassingen

De unieke warmtebeheersingseigenschappen van gesmolten zoutreactoren bieden aanzienlijke voordelen:

1. Veiligheid: De lage bedrijfdruk en de passieve veiligheidskenmerken verminderen het risico op grote ongevallen aanzienlijk.
2. Efficiëntie: Hogere operationele temperaturen leiden tot hogere thermodynamische efficiëntie, wat resulteert in een betere energieomzetting.
3. Flexibiliteit: De mogelijkheid om warmte op te slaan en te distribueren maakt MSR’s geschikt voor wisselende energiebehoeften en integratie met hernieuwbare energiebronnen.

Al met al bieden gesmolten zoutreactoren een veelbelovende oplossing voor de uitdagingen op het gebied van kernenergie, door efficiënte en veilige warmtebeheersing te combineren met flexibiliteit in energieopslag en distributie.

Warmtewisselaars optimaliseren energiegebruik door efficiënte warmteoverdracht in industrieën en huishoudelijke toepassingen, verminderen warmteverlies en bevorderen energieterugwinning.

Hoe warmtewisselaars het energiegebruik optimaliseren

Warmtewisselaars zijn apparaten die warmte overdragen tussen twee of meer vloeistofstromen zonder dat de vloeistoffen direct mengen. Ze spelen een cruciale rol in tal van industriële processen en huishoudelijke toepassingen doordat ze helpen het energiegebruik te optimaliseren. In dit artikel bespreken we hoe warmtewisselaars bijdragen aan energie-efficiëntie en besparen.

Wat is een warmtewisselaar?

Een warmtewisselaar is ontworpen om thermische energie over te dragen van een vloeistof naar een andere. Dit mechanisme kan plaats vinden via geleidende en convectieve warmteoverdracht. Vaak zijn de vloeistoffen gescheiden door een vaste wand om te voorkomen dat ze vermengen, maar toch warmte kunnen uitwisselen. De meest voorkomende soorten warmtewisselaars zijn platenwisselaars, schroefwisselaars, kokers en pijpenwisselaars.

Het principe van warmteoverdracht

De werking van een warmtewisselaar is gebaseerd op het tweede beginsel van de thermodynamica, dat stelt: warmte stroomt spontaan van een warmer naar een kouder object totdat thermisch evenwicht is bereikt. De warmteoverdracht in een warmtewisselaar kan worden beschreven met de formule:

Q = U * A * ΔT

• Q = Warmteoverdracht (W)
• U = Totale warmtetransmissiecoëfficiënt (W/m²K)
• A = Warmtewisselingsoppervlakte (m²)
• ΔT = Gemiddelde logtemperatuurverschil (K)

Hierdoor kan efficiënte warmteoverdracht, die normale energieverlies minimaliseert, tot stand komen.

Toepassingsgebieden van warmtewisselaars

Warmtewisselaars worden op een breed scala van toepassingen gebruikt, van industriële processen tot residentiële verwarming en koeling.

• Industriële processen: Hier worden warmtewisselaars gebruikt om energie-efficiëntie te verhogen en bedrijfskosten te verlagen. Denk bijvoorbeeld aan energie-intensieve sectoren zoals chemische productie, olieraffinaderijen en elektriciteitscentrales.
• Koelsystemen: In koelsystemen zoals airconditioners en koelkasten wordt warmte afgevoerd van de te koelen ruimte naar de omgeving.
• Vloerverwarming: Warmtewisselaars zorgen voor een warme circulatie van water door leidingen onder de vloer, waardoor ruimtes energiezuinig kunnen worden verwarmd.

Optimalisatie van energiegebruik

Warmtewisselaars optimaliseren het energiegebruik op verschillende manieren:

1. Energieterugwinning: Ze kunnen afvalwarmte uit een proces hergebruikenen overdragen aan een ander deel van de installatie, waardoor de hoeveelheid benodigde primaire energie afneemt.
2. Verlaging van warmteverliezen: Door warmteoverdracht efficiënter te maken, minimaliseren ze warmteverlies naar de omgeving.
3. Verbeterde procescontrole: Door temperaturen in processen beter te beheersen kunnen energieverspillingen voorkomen worden.

Soms wordt het gebruik van warmtewisselaars gecombineerd met andere technologieën, zoals warmtepompen, om de energie-efficiëntie nog verder te verhogen. Warmtepompen kunnen bijvoorbeeld lage-temperatuur warmte opwaarderen, waardoor deze bruikbaar wordt voor verwarmingsdoeleinden.

Conclusie

Warmtewisselaars zijn essentieel voor het verminderen van energieverbruik in uiteenlopende toepassingen. Door efficiënte warmteoverdracht te bevorderen, verminderen ze de vraag naar primaire energiebronnen en realiseren ze aanzienlijke kostenbesparingen. Door energiesystemen te optimaliseren, dragen warmtewisselaars bij aan duurzamere en efficiëntere processen, wat cruciaal is in onze zoektocht naar milieuvriendelijke benaderingen en energiebesparing.
