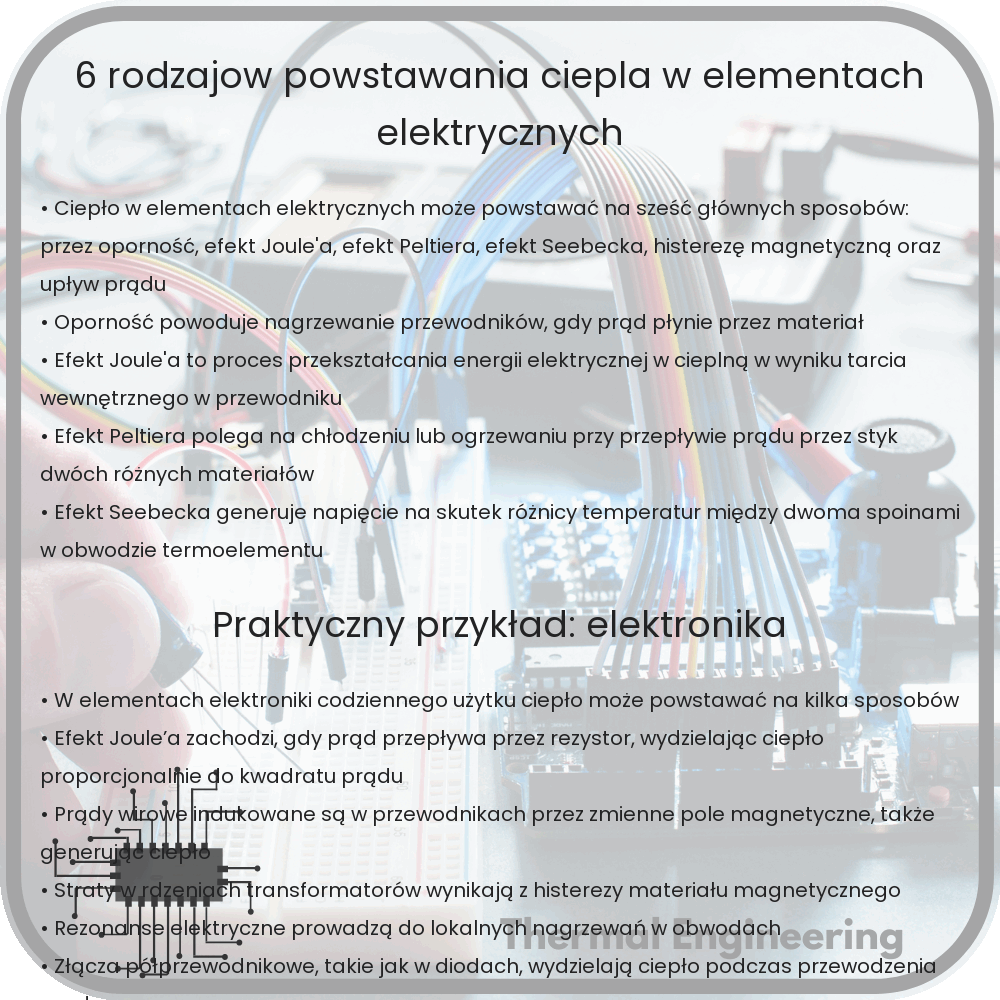

6 rodzajów powstawania ciepła w elementach elektrycznych
W elementach elektrycznych ciepło może powstawać na różne sposoby. Jest to szczególnie ważne w dziedzinie inżynierii cieplnej, ponieważ nadmierne nagrzewanie się komponentów może prowadzić do uszkodzeń. Przeanalizujmy sześć podstawowych mechanizmów, które powodują wydzielanie się ciepła w urządzeniach elektrycznych.
Efekt Joulea
Efekt Joulea jest jednym z najczęściej spotykanych mechanizmów generacji ciepła w elementach elektrycznych. Polega on na przekształceniu energii elektrycznej w ciepło w wyniku przepływu prądu elektrycznego przez przewodnik.
Wzór na moc tracona na przewodniku w wyniku efektu Joulea to:
P = I^2 * R
Gdzie P to moc, I to natężenie prądu, a R to rezystancja przewodnika.
Straty dielektryczne
Straty dielektryczne występują, gdy prąd przemienny przepływa przez materiał dielektryczny (izolator), powodując nagrzewanie się tego materiału. Jest to związane z polaryzacją cząsteczek w dielektryku pod wpływem pola elektrycznego.
W takim przypadku energia jest absorbowana przez materiał dielektryczny i konwertowana na ciepło.
Prądy wirowe
Prądy wirowe są wynikiem indukcji elektromagnetycznej, która zachodzi, gdy zmienne pole magnetyczne przeciwdziała zmianie przepływu prądu. Powodują one nagrzewanie się metalu poprzez konwersję energii elektrycznej na ciepło.
Wzór na moc strat przez prądy wirowe to:
P = K * (B^2) * f^2 * d^2
gdzie K to stała, B to indukcja magnetyczna, f to częstotliwość oraz d to grubość materiału.
Magnetostrykcja
Magnetostrykcja to zjawisko, w którym materiał magnetyczny zmienia swój kształt lub rozmiar pod wpływem pola magnetycznego. Te zmiany kształtu powodują tarcie wewnętrzne oraz emisję ciepła.
Jest to powszechnie obserwowane w transformatorach i induktorach.
Efekt Peltiera
Efekt Peltiera to zjawisko, w którym prąd elektryczny przepływający przez złącze dwóch różnych materiałów półprzewodnikowych powoduje absorpcję lub wydzielanie ciepła w punkcie złącza.
Wzór na moc cieplną transportowaną przez efekt Peltiera to:
P = Π * I
gdzie Π to stała Peltiera, a I to natężenie prądu.
Promieniowanie
Każdy element, który nagrzewa się do pewnej temperatury, emituje promieniowanie elektromagnetyczne zgodnie z prawem promieniowania cieplnego. Jest to forma przekazywania ciepła bez potrzeby bezpośredniego kontaktu.
Do obliczenia mocy promieniowania ciepła stosuje się prawo Stefana-Boltzmanna:
P = \sigma * A * T^4
gdzie \sigma to stała Stefana-Boltzmanna, A to powierzchnia promieniowania, a T to temperatura powierzchni w kelwinach.
Zrozumienie tych mechanizmów jest kluczowe dla projektowania i eksploatacji urządzeń elektrycznych, aby zapewnić ich bezpieczne i wydajne działanie.
