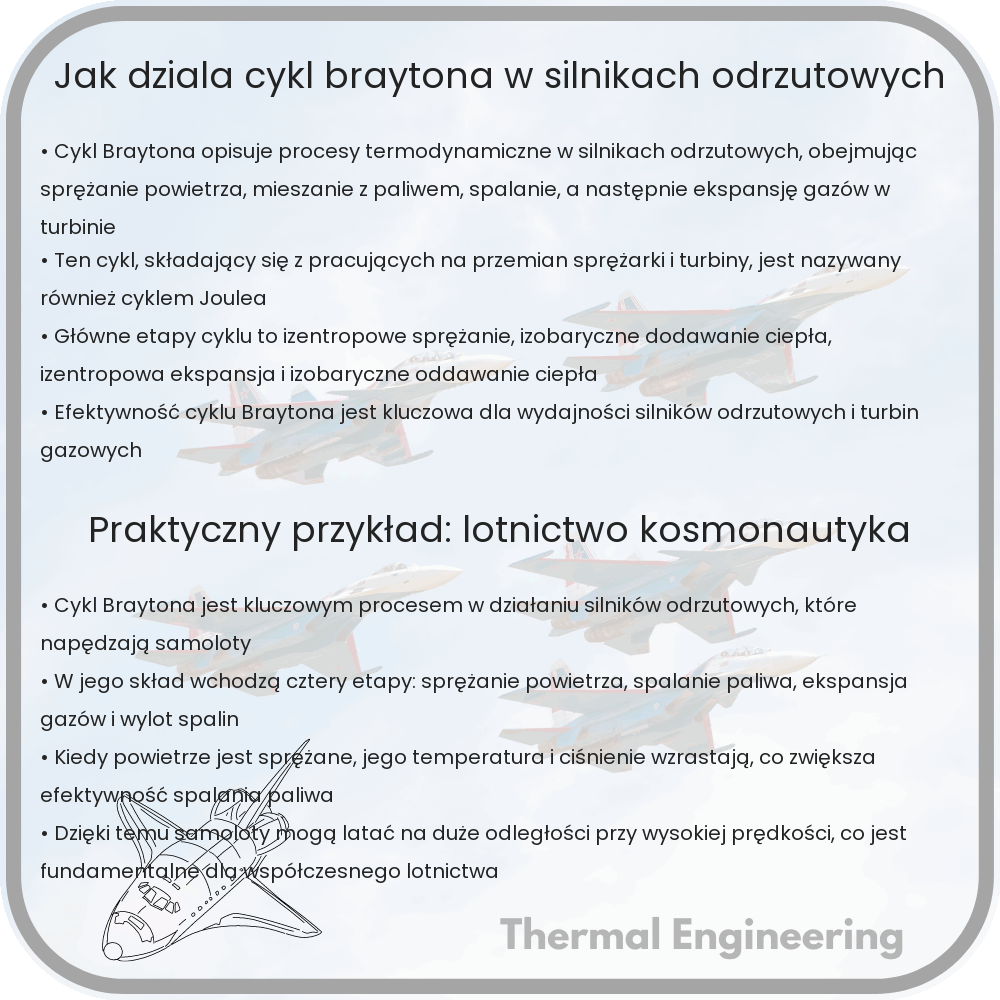

Jak działa cykl Braytona w silnikach odrzutowych
Cykl Braytona, znany również jako cykl turbinowy gazowy, jest podstawowym procesem termodynamicznym używanym w silnikach odrzutowych, które napędzają samoloty. Jest to cykl pracy, który zamienia energię chemiczną paliwa na energię mechaniczną, którą można wykorzystać do napędzania samolotu. Cykl ten składa się z czterech głównych etapów: sprężania, spalania, rozprężania i wydechu.
- Sprężanie: W pierwszym etapie powietrze z atmosfery jest wciągane do silnika i sprężane za pomocą sprężarki. Sprężarka, zwykle składająca się z kilku wirników i statorów, zwiększa ciśnienie i temperaturę powietrza.
- Spalanie: Sprężone powietrze jest następnie kierowane do komory spalania, gdzie miesza się z paliwem i ulega zapłonowi. Proces spalania gwałtownie zwiększa temperaturę i objętość gazów.
- Rozprężanie: Gorące, wysokociśnieniowe gazy przechodzą przez turbinę, gdzie rozprężają się i oddają swoją energię mechaniczną. Turbina jest sprzężona ze sprężarką, pomagając utrzymać ciągły przepływ powietrza przez silnik.
- Wydech: Na koniec, rozprężone gazy wylatują z silnika przez dyszę, generując ciąg, który napędza samolot do przodu.
Matematyczny opis cyklu Braytona można przedstawić za pomocą kilku podstawowych równań. Kluczowy wskaźnik efektywności cyklu Braytona to stosunek ciśnień \( \frac{P_2}{P_1} \), gdzie \( P_1 \) to ciśnienie na wlocie do sprężarki, a \( P_2 \) to ciśnienie na wylocie ze sprężarki.
Wydajność cieplna cyklu Braytona można zapisać jako:
\( \eta = 1 – \bigg( \frac{T_1}{T_2} \bigg)^{ \frac{\gamma – 1}{\gamma} } \)
gdzie:
- \( \eta \) to wydajność cieplna
- \( T_1 \) to temperatura na wlocie do sprężarki
- \( T_2 \) to temperatura na wlocie do turbiny
- \( \gamma \) to stosunek ciepła właściwego przy stałym ciśnieniu do ciepła właściwego przy stałej objętości (dla powietrza wartość wynosi ok. 1.4)
Cykl Braytona jest niezastąpiony w lotnictwie dzięki swojej zdolności do generowania dużej mocy przy relatywnie niskiej masie i objętości silnika. Dzięki temu samoloty wyposażone w silniki odrzutowe mogą osiągać duże prędkości i efektywność energetyczną na dużych wysokościach, co czyni je idealnymi do długodystansowych lotów komercyjnych oraz wojskowych.
Podsumowując, cykl Braytona jest fundamentalnym procesem, który napędza nowoczesne silniki odrzutowe, umożliwiając szybkie, efektywne i dalekie podróże w przestworzach. Dzięki niemu możemy cieszyć się korzyściami nowoczesnego lotnictwa, jednocześnie wciąż pracując nad zwiększeniem jego efektywności i zmniejszeniem wpływu na środowisko.
