粒子图像测速技术

粒子图像测速技术是一种用于流体力学研究的精确测量方法，通过追踪粒子运动分析流体流动特性，助力热能工程及研发应用。

粒子图像测速技术

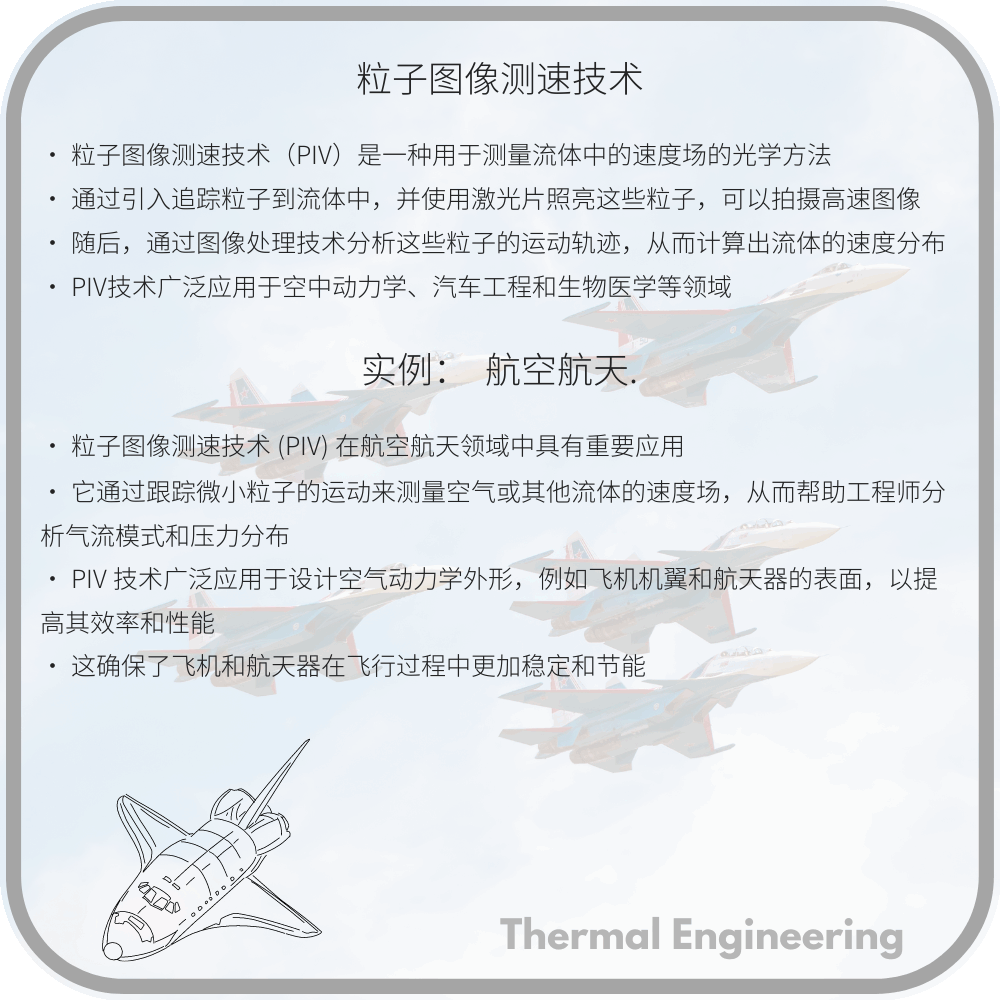

粒子图像测速技术（Particle Image Velocimetry，简称PIV）是一种用于测量流体速度场的光学测量方法。该技术通过追踪流体中微小粒子的运动来确定流体的速度分布。PIV技术在流体力学、气动力学和生物医学工程等领域得到了广泛应用。

PIV的基本原理

PIV的工作原理主要包括以下几个步骤：

粒子跟踪：首先，将可以反射光线的微小粒子（如油滴或玻璃微球）加入流体中。这些粒子在流体中随流动的速度变化而移动。

激光照明：利用高能量的激光片光（Laser Sheet）照射流体中的粒子。这种激光片光可以在流体中形成一个薄的光照层，从而可以清晰地照亮粒子。

图像捕捉：使用高速相机拍摄被激光照亮的粒子在不同时间间隔的图像。相机通常以每秒数千帧的速度拍摄。

图像处理：通过图像处理软件，分析相邻时间帧中粒子的位移，从而计算出粒子的速度分布。常用的方法是交叉相关法（Cross-correlation），可以精确地确定粒子在两个时间点之间的位移。

在PIV实验中，选择合适的粒子是非常重要的一步。这些粒子需要满足以下条件：

可追踪性：颗粒足够小，以确保它们能够跟随流体的运动，不会因自身惯性而偏离流体流动轨迹。

可见性：颗粒能够有效地散射激光光线，以确保在图像中清晰可见。

化学稳定性：颗粒不会与流体发生化学反应，保证实验的准确性和安全性。

PIV技术利用其非侵入性和高精度的特点，在许多科学与工程领域得到了广泛应用，包括：

空气动力学研究：测量空气动力设备（如飞机翼面）周围的气流速度，优化设计。

流体力学：研究不同流体系统中的涡流、层流和湍流等现象。

生物医学工程：研究血液流动、心脏瓣膜性能等生物流动现象。

环境科学：分析水体中的流动情况，如河流或海洋环流。

粒子图像测速技术（PIV）为研究和理解流体流动提供了强大的工具。通过高分辨率和非接触式的测量方式，PIV能够揭示复杂流动现象中的细节，对于流体力学、空气动力学以及生物医学工程等领域的发展具有重要意义。
