Dampfkessel trennt Dampf vom Wasser, indem er Wärme erzeugt, Dampf aufsteigen lässt, Wassertropfen abscheidet und reinen Dampf für diverse Anwendungen bereitstellt.

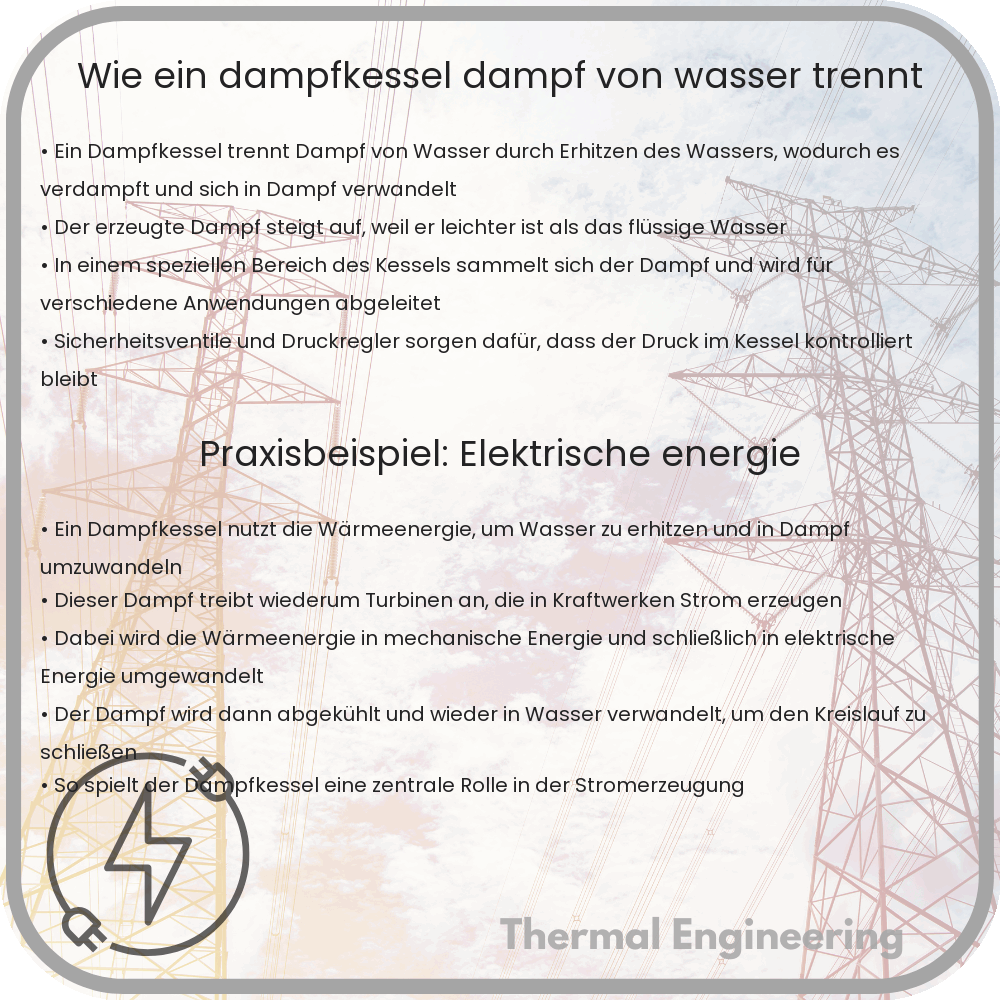

Wie ein Dampfkessel Dampf von Wasser trennt
Ein Dampfkessel ist eine grundlegende Komponente in vielen thermischen Kraftwerken und industriellen Prozessen. Sein Hauptzweck ist es, Wasser zu erhitzen und in Dampf umzuwandeln, der dann für verschiedene Anwendungen genutzt werden kann. Aber wie trennt ein Dampfkessel den Dampf tatsächlich vom Wasser? Diese Frage beantworten wir in diesem Artikel.
Aufbau und Funktionsweise eines Dampfkessels
Ein Dampfkessel besteht aus mehreren Hauptkomponenten:
- Feuerraum
- Wasserbehälter
- Wärmetauscher
- Dampfraum
- Auslassventile
Der Feuerraum enthält Brennstoff, der verbrannt wird, um Wärme zu erzeugen. Diese Wärme wird auf den Wasserbehälter übertragen, der Wasser enthält. Der Wasserbehälter umgibt normalerweise mehrere Wärmetauscher, die dafür sorgen, dass die Wärme effizient auf das Wasser übertragen wird.
Der Prozess der Dampferzeugung
Der thermische Energieübertragungsprozess beginnt im Feuerraum, wo fossile Brennstoffe wie Kohle, Öl oder Gas verbrannt werden. Die dabei entstehende Wärme wird durch die Wände des Kessels auf das Wasser übertragen. Sobald das Wasser auf den Siedepunkt erhitzt wird, beginnt es sich in Dampf zu verwandeln. Hierdurch bildet sich eine Dampf-Wasser-Mischung im Kessel.
Trennung von Dampf und Wasser
Die Trennung von Dampf und Wasser erfolgt in mehreren Schritten:
- Wasser-Dampf-Gemisch steigt nach oben: Aufgrund der geringeren Dichte steigt der Dampf im Vergleich zum Wasser nach oben.
- Dampfdom: In der oberen Region des Kessels, der sogenannten Dampfdom, sammelt sich der Dampf.
- Wassertropfen-Abscheidung: Bevor der Dampf den Kessel verlässt, durchläuft er verschiedene Abscheider und Entfeuchter, die restliche Wassertropfen entfernen. Hierzu werden oft Zyklon-Abscheider oder Baffle-Platten genutzt.
- Reiner Dampf: Sobald der Dampf gereinigt ist, kann er durch Auslassventile zu den gewünschten Anwendungen weitergeleitet werden.
Die Formel zur Berechnung der erzeugten Dampfmenge basiert auf der Energiegleichung:
Q = m * L
Wobei Q die zugeführte Wärmeenergie, m die Masse des erzeugten Dampfes und L die Latente Wärme (Siedewärme) des Wassers ist.
Praktische Anwendungen
Der erzeugte Dampf kann in einer Vielzahl von Anwendungen genutzt werden, wie z.B.:
- Stromerzeugung: In Dampfturbinen zur Stromerzeugung
- Industrieprozesse: In Prozessen wie der Lebensmittelverarbeitung, Papierherstellung und chemischen Industrie
- Heizung: Zur Beheizung von Gebäuden und industriellen Anlagen
Es ist wichtig sicherzustellen, dass der Dampf frei von Wassertropfen ist, um die Effizienz zu maximieren und die Komponenten, wie z.B. Turbinen, vor Schäden durch Wasserschläge zu schützen.
Fazit
Ein Dampfkessel ist eine entscheidende Maschine, um thermische Energie in nützliche Anwendungen umzuwandeln. Die Trennung von Dampf und Wasser ist ein natürlicher Prozess, der durch sorgfältige Gestaltung des Kessels und den Einsatz von Abscheidetechniken optimiert wird. Durch das Verständnis dieser Prozesse wird klar, wie effizient und sicher Energie in Form von Dampf genutzt werden kann.
