Generación de sustentación en perfiles aerodinámicos: principios físicos clave como el principio de Bernoulli, el teorema de Kutta-Joukowski y el ángulo de ataque.

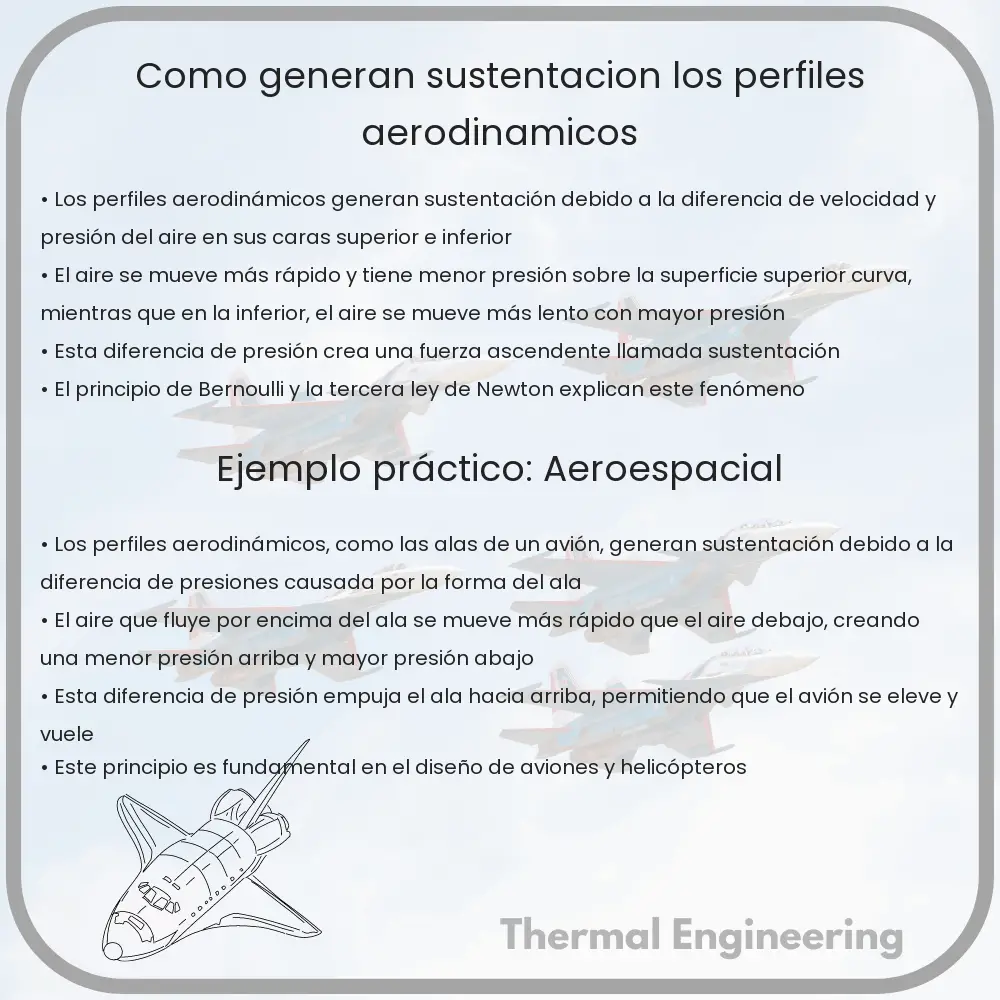

¿Cómo Generan Sustentación los Perfiles Aerodinámicos?
Los perfiles aerodinámicos son estructuras esenciales en la aeronáutica, ya que permiten que las aeronaves generen la fuerza necesaria para mantenerse en el aire. Este fenómeno, conocido como sustentación, se basa en los principios de la mecánica de fluidos y la termodinámica.
Principio de Bernoulli
Uno de los conceptos clave para entender la sustentación es el principio de Bernoulli. Este principio establece que, en un flujo fluido incompresible, la suma de la presión estática (P), la energía cinética por unidad de volumen \(\frac{1}{2} \rho v^2\) y la energía potencial por unidad de volumen \(\rho gh\) es constante a lo largo de una línea de corriente:
P + \(\frac{1}{2}\rho v^2\) + \(\rho gh\) = constante
Aquí, \(\rho\) es la densidad del fluido, \(v\) es la velocidad del fluido, \(g\) es la aceleración debido a la gravedad y \(h\) es la altura. En el contexto de un perfil aerodinámico, cuando el aire fluye sobre la superficie curva del ala, su velocidad aumenta y, según el principio de Bernoulli, la presión disminuye. Esto genera una diferencia de presión entre la parte superior e inferior del ala, creando una fuerza neta hacia arriba: la sustentación.
Teorema de Circulación de Kutta-Joukowski
El teorema de circulación de Kutta-Joukowski también es fundamental para la teoría de sustentación. Este teorema establece que la fuerza de sustentación (L) por unidad de longitud de un perfil aerodinámico es proporcional a la densidad del aire (\(\rho\)), la velocidad del flujo de aire (\(v\)) y la circulación (\(\Gamma\)) alrededor del perfil:
L’ = \(\rho v \Gamma\)
La circulación (\(\Gamma\)) se define como la integral de la velocidad del fluido alrededor de un contorno cerrado que rodea al perfil aerodinámico. Este teorema ayuda a explicar cómo la forma del ala y su ángulo de ataque afectan la generación de sustentación.
Perfil Aerodinámico y Ángulo de Ataque
El perfil aerodinámico consiste en la forma del ala vista desde el lateral. Los perfiles suelen estar diseñados con una sección superior más curva y una inferior más plana. Este diseño fuerza al aire a moverse más rápido sobre la parte superior, disminuyendo la presión y generando sustentación.
Además de la forma del perfil, el ángulo de ataque (el ángulo entre la línea de la cuerda del perfil y la dirección del flujo de aire) es un factor crucial. A medida que el ángulo de ataque aumenta, la sustentación también lo hace, hasta un punto conocido como el ángulo de ataque crítico. Más allá de este punto, el flujo de aire se separa del perfil, causando una pérdida de sustentación conocida como pérdida o “stall”.
Dinámica Viscosa y Capa Límite
No se puede olvidar el papel de la dinámica viscosa en la generación de sustentación. La capa límite es una región delgada cerca de la superficie del perfil donde los efectos de la viscosidad del aire son significativos. Dentro de esta capa límite, la velocidad del aire varía desde cero en la superficie (debido a la viscosidad) hasta el valor de la velocidad del flujo libre lejos de la superficie. La interacción entre el perfil y esta capa límite afecta de manera significativa la distribución de presión y, por lo tanto, la sustentación.
Conclusión
En resumen, la generación de sustentación por los perfiles aerodinámicos es un fenómeno complejo que implica la aplicación de varios principios de física y dinámica de fluidos. Desde el principio de Bernoulli hasta el teorema de Kutta-Joukowski y el efecto del ángulo de ataque, todos estos factores trabajan en conjunto para permitir que las aeronaves se mantengan en el aire. Comprender estos conceptos no solo es fascinante, sino que también es crucial para diseñar aviones más eficientes y seguros.
