La convection naturelle est le transfert de chaleur dans un fluide sans aide mécanique, due aux différences de densité causées par les variations de température.

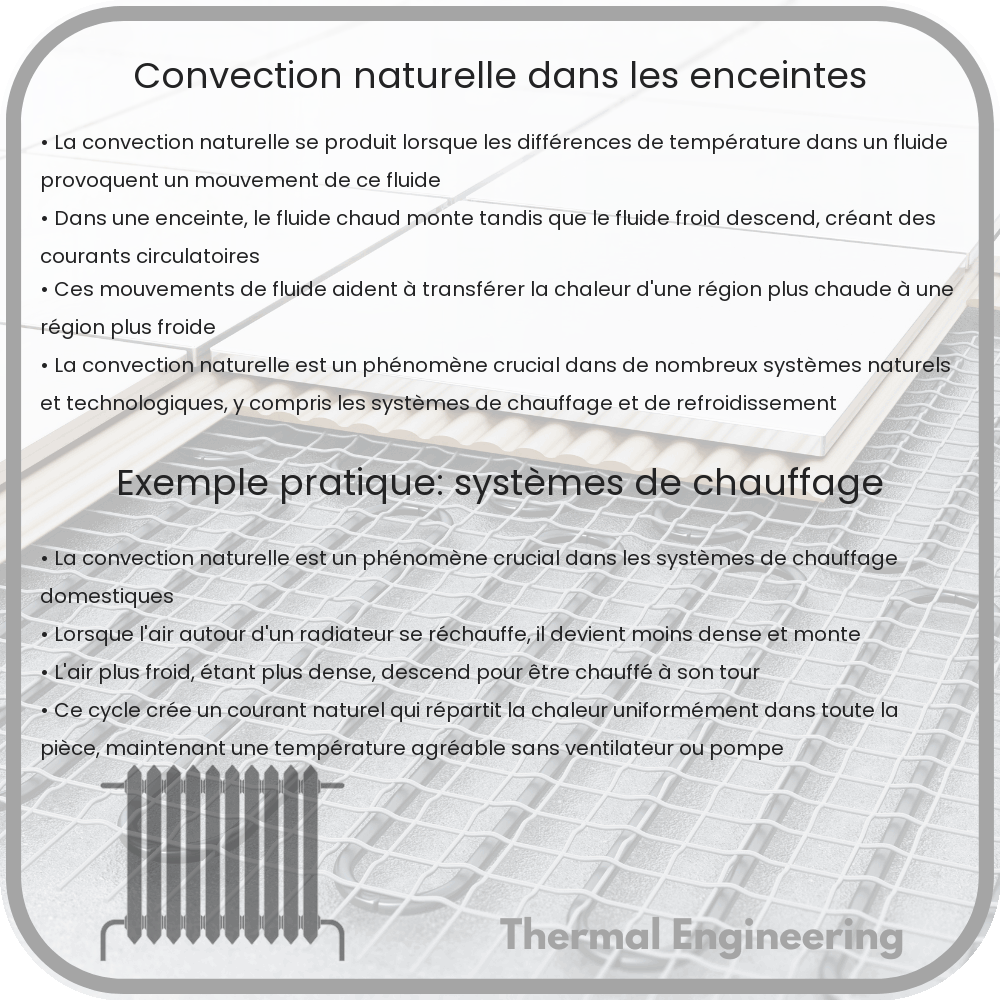

Convection naturelle dans les enceintes
La convection naturelle est un processus par lequel la chaleur est transférée au sein d’un fluide (comme l’air ou l’eau) en raison des différences de densité causées par les variations de température. Contrairement à la convection forcée, où un ventilateur ou une pompe impose le mouvement, la convection naturelle se produit sans aide mécanique, uniquement sous l’effet de la gravité.
Principes de base de la convection naturelle
Lorsque les particules de fluide près d’une surface chaude se réchauffent, elles deviennent moins denses et montent en raison de la poussée d’Archimède. À mesure que ces particules montent et s’éloignent de la source de chaleur, elles refroidissent, deviennent plus denses et redescendent. Ce cycle crée des courants convectifs naturels.
- Différence de température (\( \Delta T \)): Plus la différence de température entre la surface et le fluide est grande, plus le courant convectif est fort.
- Densité (\( \rho \)): La densité du fluide change avec la température, ce qui provoque le mouvement ascendant ou descendant du fluide.
- Gravité (\( g \)): La force de gravité tire les fluides plus denses vers le bas et permet aux fluides moins denses de monter.
Application dans les enceintes
La convection naturelle est souvent observée dans des espaces clos ou enceintes, tels que les salles, les réservoirs, ou les boîtiers électroniques. Comprendre ce phénomène est essentiel pour la conception efficace des systèmes de refroidissement passifs.
Salles et bâtiments
- Dans les bâtiments, la convection naturelle contribue à la ventilation et à la répartition thermique. Par exemple, les cheminées exploitent la chaleur ascensionnelle pour encourager la circulation de l’air.
- Dans les maisons, les fenêtres hautes et basses permettent la circulation naturelle de l’air chaud qui monte et de l’air frais qui descend.
Boîtiers électroniques
- Les boîtiers des équipements électroniques utilisent souvent des grilles ou des ouvertures placées stratégiquement pour permettre à l’air chaud de s’échapper par le haut, tandis que l’air frais est attiré par le bas.
- Un bon design évite la surchauffe des composants sensibles en maximisant la convection naturelle sans utiliser de ventilateurs supplémentaires.
Équations de base
Pour quantifier la convection naturelle, les ingénieurs utilisent le nombre de Rayleigh (Ra) et le nombre de Nusselt (Nu). Le nombre de Rayleigh combine les effets de la différence de température, de la taille de l’enceinte, et des propriétés du fluide :
\
\( Ra = \frac{g \cdot \beta \cdot \Delta T \cdot L^3}{\nu \cdot \alpha} \)
\
où :
- g est l’accélération due à la gravité,
- β est le coefficient de dilatation thermique,
- ΔT est la différence de température,
- L est la longueur caractéristique,
- ν est la viscosité cinématique,
- α est la diffusivité thermique.
Le nombre de Nusselt donne une mesure du transfert de chaleur par convection par rapport à la conduction pure :
\
\( Nu = \frac{hL}{k} \)
\
où h est le coefficient de transfert de chaleur par convection, L est la longueur caractéristique, et k est la conductivité thermique du fluide.
Conclusion
La convection naturelle joue un rôle crucial dans diverses applications d’ingénierie, du confort thermique dans les bâtiments à la gestion thermique des dispositifs électroniques. Comprendre et maîtriser ce phénomène permet de concevoir des systèmes plus efficaces, économes en énergie, et ayant une durée de vie prolongée.
