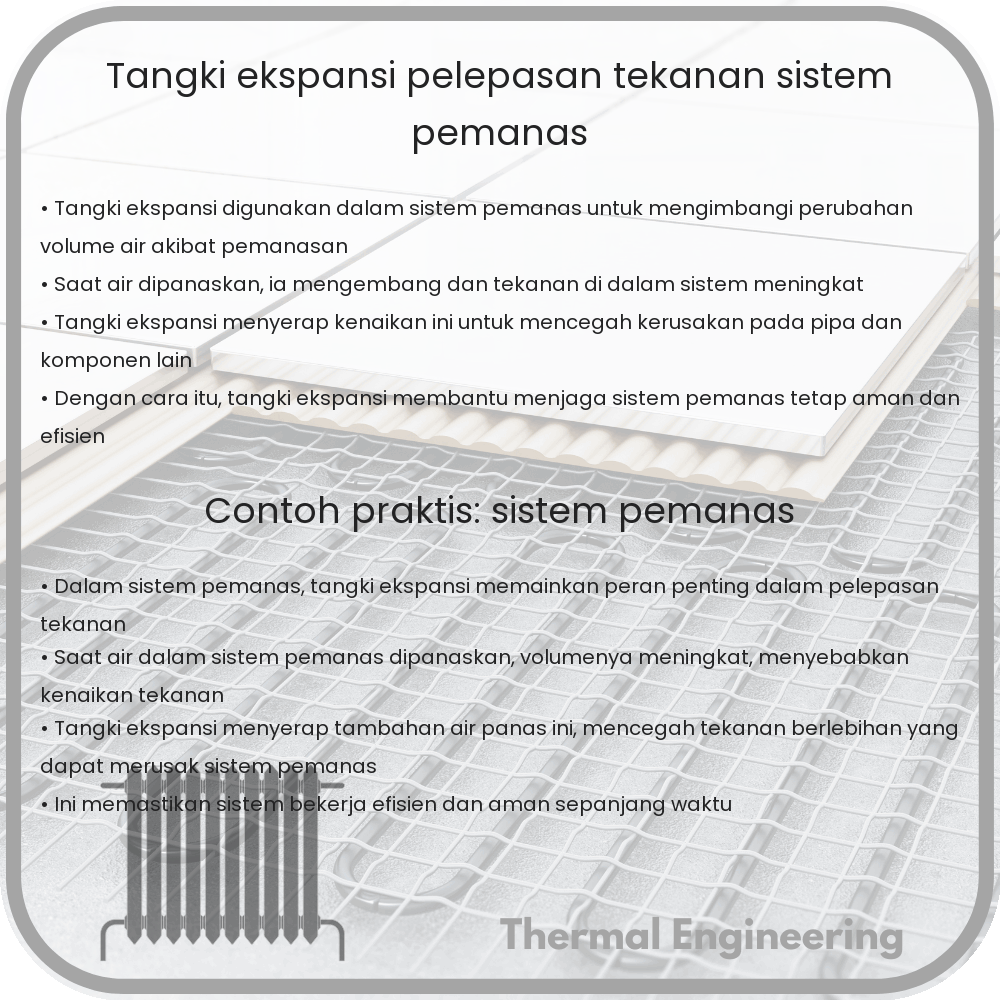

Tangki Ekspansi dalam Sistem Pemanas
Tangki ekspansi adalah komponen penting dalam sistem pemanas. Fungsi utama tangki ekspansi adalah untuk mengatur tekanan dalam sistem pemanas, mencegah tekanan berlebih yang dapat merusak komponen-komponen lainnya.
Bagaimana Tangki Ekspansi Bekerja
Ketika air dipanaskan, volumenya akan meningkat. Hal ini karena air mengembang ketika suhunya naik. Jika sistem pemanas tertutup sepenuhnya, ekspansi ini akan menyebabkan peningkatan tekanan di dalam sistem. Tanpa tangki ekspansi, tekanan yang meningkat ini bisa merusak pipa, pompa, atau ketel.
- Tangki ekspansi memberikan ruang untuk air mengembang.
- Dengan adanya ruang ini, tekanan dapat dikendalikan dan dijaga agar tetap stabil.
- Selain itu, tangki ekspansi juga membantu mencegah pembentukan uap yang dapat mengakibatkan kavitasi atau kerusakan lainnya.
Konstruksi Tangki Ekspansi
Tangki ekspansi biasanya terdiri dari dua bagian utama: ruang air dan ruang udara atau gas. Kedua ruang ini dipisahkan oleh membran elastis atau diafragma.
- Ruang air berisi air dari sistem pemanas.
- Ruang udara atau gas diisi dengan udara bertekanan atau gas lain (biasanya nitrogen).
Ketika air mengembang, air akan masuk ke dalam tangki ekspansi, menekan diafragma dan memperkecil ruang udara. Dengan cara ini, tekanan dalam sistem pemanas tetap terkendali tanpa terjadi lonjakan tekanan yang berlebihan.
Menjaga Tekanan yang Stabil
Tangki ekspansi harus diisi dengan tekanan yang tepat agar dapat berfungsi dengan baik. Biasanya, tekanan pra-pengisian pada sisi udara tangki ekspansi diatur sekitar 0.2-0.3 bar di bawah tekanan sistem pemanas. Jika sistem pemanas bekerja dengan tekanan 1.5 bar, maka tekanan tangki ekspansi harus diatur antara 1.2-1.3 bar.
Persamaan dasar yang dapat digunakan untuk menghitung volume tangki ekspansi adalah:
Ve = \frac{(Vt * ΔT)}{(e * Pt)}
Dimana:
- Ve = Volume tangki ekspansi
- Vt = Volume total air dalam sistem pemanas
- ΔT = Kenaikan suhu air
- e = Koefisien ekspansi air
- Pt = Tekanan sistem pemanas
Pemeliharaan Tangki Ekspansi
Untuk menjaga kinerja tangki ekspansi, perlu dilakukan pengecekan dan pemeliharaan secara berkala. Beberapa langkah pemeliharaan meliputi:
- Memeriksa tekanan udara di dalam tangki ekspansi dan menyesuaikannya jika diperlukan.
- Mengecek kebocoran pada diafragma atau membran yang bisa mengurangi efektivitas tangki.
Dengan pemeliharaan yang tepat, tangki ekspansi akan berfungsi dengan baik untuk jangka waktu yang lama, membantu menjaga tekanan dalam sistem pemanas tetap stabil dan aman.
Kesimpulan
Tangki ekspansi adalah komponen vital dalam sistem pemanas yang berfungsi untuk mengatur dan menjaga tekanan agar tetap stabil. Dengan memahami cara kerja dan pentingnya pemeliharaan, kita dapat memastikan sistem pemanas beroperasi dengan efisien dan aman.
