Scopri come il serbatoio di espansione compensa le variazioni di volume nei sistemi di riscaldamento e raffreddamento, controllando la pressione interna.
Serbatoio di Espansione | Compensazione del Volume, Controllo della Pressione

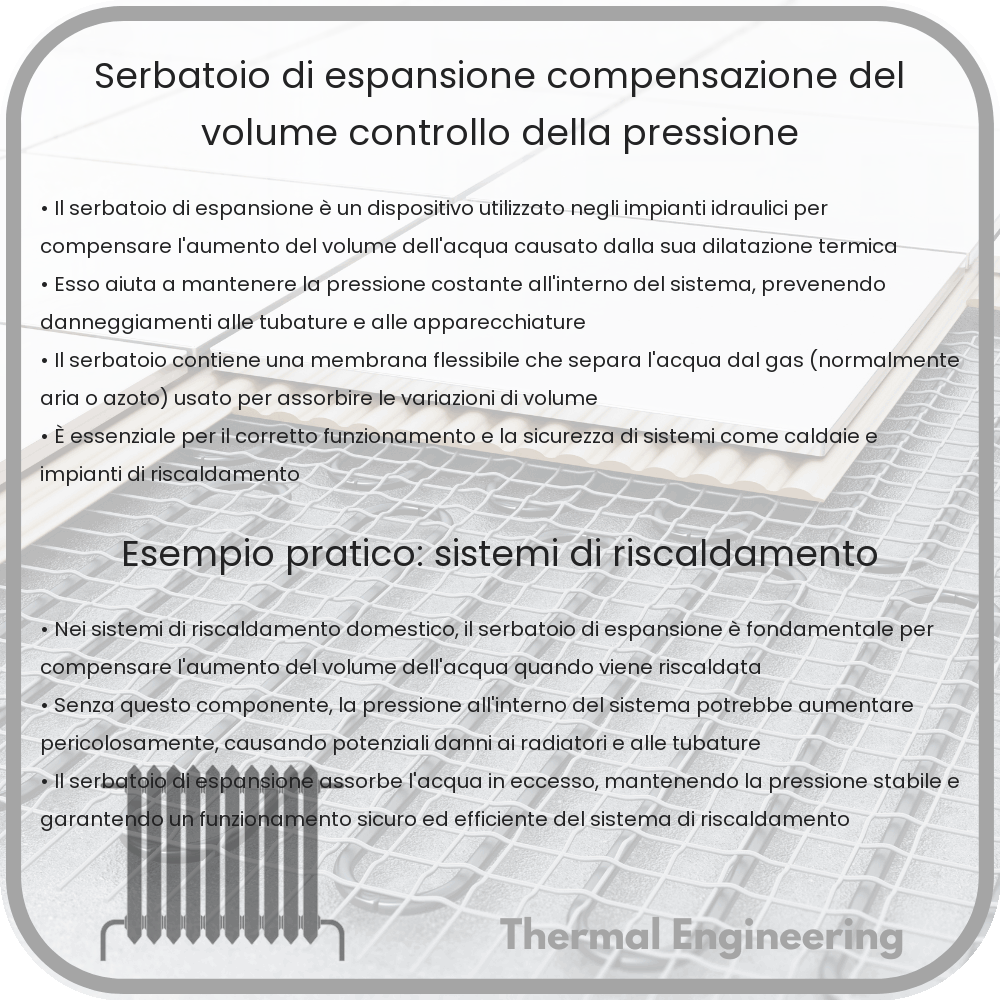

Il serbatoio di espansione è un componente fondamentale nei sistemi di riscaldamento e raffreddamento, come impianti di riscaldamento centralizzato o sistemi di climatizzazione. La sua funzione principale è quella di compensare le variazioni di volume del fluido termovettore (come acqua o altri liquidi) dovute ai cambiamenti di temperatura, e di controllare la pressione all’interno del sistema.
Compensazione del Volume
Quando un liquido viene riscaldato, il suo volume aumenta a causa dell’espansione termica. Questo fenomeno è descritto dalla formula:
\[
\Delta V = V_0 \alpha \Delta T
\]
dove:
Senza un serbatoio di espansione, l’aumento di volume del liquido potrebbe esercitare una pressione eccessiva sulle tubazioni e sugli altri componenti del sistema, rischiando di causare danni gravi.
Controllo della Pressione
Il serbatoio di espansione contribuisce anche a mantenere la pressione del sistema entro limiti di sicurezza. Questo avviene attraverso un diaframma flessibile o una membrana all’interno del serbatoio che separa il fluido dal gas (come l’azoto) o dal vuoto. Quando il fluido si espande e entra nel serbatoio, comprime il gas o riduce il vuoto, che a sua volta assorbe l’aumento di volume senza causare un eccessivo aumento di pressione.
La pressione all’interno del serbatoio può essere descritta dalla legge di Boyle per i gas:
\[
P_1 V_1 = P_2 V_2
\]
dove:
Questo significa che quando il volume del liquido aumenta nel serbatoio di espansione, il volume del gas diminuisce e la pressione aumenta, ma rimane entro limiti accettabili grazie alla compressibilità del gas.
Tipologie di Serbatoi di Espansione
Esistono diversi tipi di serbatoi di espansione che possono essere utilizzati a seconda delle esigenze specifiche del sistema:
I serbatoi di espansione chiusa sono più comunemente utilizzati nei sistemi moderni grazie alla loro maggiore efficienza e capacità di mantenere la pressione costante.
Conclusione
In sintesi, i serbatoi di espansione sono cruciali per garantire il funzionamento sicuro ed efficiente dei sistemi di riscaldamento e raffreddamento. Compensano le variazioni di volume del fluido termovettore e controllano la pressione all’interno del sistema, prevenendo così potenziali danni e migliorando la durata e l’affidabilità del sistema stesso.
