Een warmtedetector detecteert temperatuurveranderingen, essentieel voor veiligheidssystemen zoals brandalarmen, industriële toepassingen en medische apparatuur.

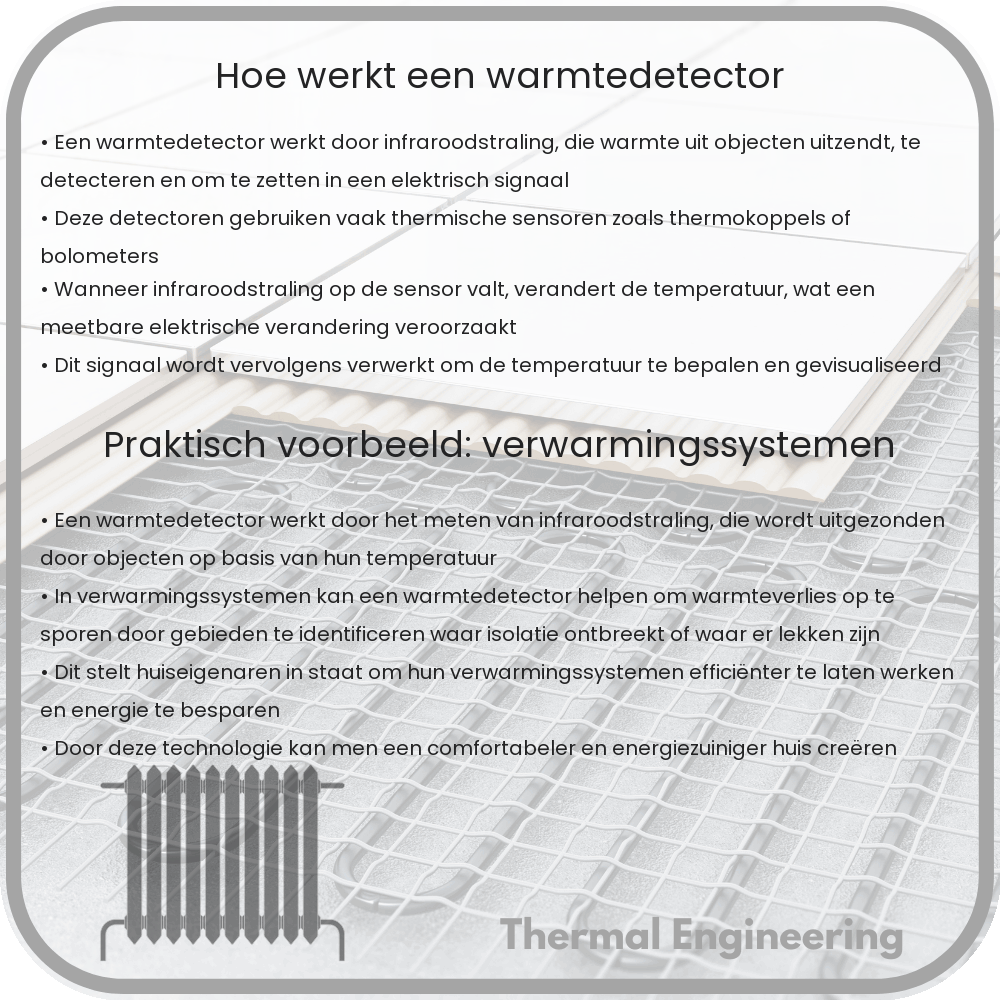

Hoe werkt een warmtedetector
Een warmtedetector is een apparaat dat gebruikt wordt om veranderingen in temperatuur te detecteren. Deze veranderingen worden vaak veroorzaakt door de aanwezigheid van warmtebronnen zoals branden, machines, of zelfs menselijke lichamen. Warmtedetectors spelen een cruciale rol in veiligheidssystemen, zoals brandalarmen, en worden ook gebruikt in industriële toepassingen. Maar hoe werkt zo’n warmtedetector precies?
Basisprincipes van een warmtedetector
Warmtedetectors zijn gebaseerd op het principe dat verschillende materialen anders reageren op temperatuurveranderingen. Er zijn verschillende soorten warmtedetectors, maar de meest voorkomende soorten zijn de thermokoppel, thermistor, en infrarood (IR) detectoren.
- Thermokoppel: Een thermokoppel bestaat uit twee verschillende metalen die aan één kant met elkaar verbonden zijn. Wanneer de verbinding wordt blootgesteld aan warmte, ontstaat er een elektrische spanning die evenredig is met de temperatuur. Deze spanning kan worden gemeten en omgezet in een temperatuurwaarde.
- Thermistor: Een thermistor is een type weerstand dat zeer gevoelig is voor temperatuurveranderingen. Er zijn twee soorten thermistors: Negative Temperature Coefficient (NTC) en Positive Temperature Coefficient (PTC). Een NTC-thermistor vermindert zijn weerstand bij toenemende temperatuur, terwijl een PTC-thermistor zijn weerstand verhoogt.
- Infrarood (IR) detectoren: IR-detectoren meten de infraroodstraling die door objecten wordt uitgezonden. Deze straling is een vorm van warmte-emissie en kan worden gemeten om een temperatuurprofiel van het gebied te maken. IR-detectoren worden vaak gebruikt in warmtebeeldcamera’s.
Thermokoppels en Thermistors in Detail
Thermokoppel: De werking van een thermokoppel kan worden beschreven door de Seebeck-coëfficiënt (S), die een maat is voor de elektrische spanning (V) per eenheid temperatuurverschil (ΔT) tussen de twee metalen:
V = S * ΔT
Het temperatuurverschil tussen de warme verbinding en de referentiepunt kan op deze manier worden bepaald.
Thermistor: De weerstand (R) van een NTC-thermistor kan worden beschreven door de volgende formule:
R(T) = R0 * e(β * (1/T – 1/T0))
Hierbij is R0 de weerstand bij de referentietemperatuur T0 en β een materiaalconstante.
Infrarood Detectoren
Infrarood detectoren maken gebruik van een fenomeen dat bekend staat als het stralingsvermogen, dat kan worden beschreven door de Wet van Stefan-Boltzmann:
J = σ * T4
Waarbij J de stralingsflux is, σ de Stefan-Boltzmann-constante, en T de absolute temperatuur. Deze detectoren vangen de uitgezonden infraroodstraling van objecten op en zetten dit om in een elektrisch signaal.
Toepassingen van Warmtedetectors
Warmtedetectors worden op een breed scala van gebieden toegepast, zoals:
- Brandbeveiliging: Detectie van vroege tekenen van brand door temperatuurstijgingen.
- Industrieel onderhoud: Monitoring van machinetemperaturen om oververhitting te voorkomen.
- Medische toepassingen: Gebruik in thermometers en medische diagnoseapparatuur.
- Huisautomatisering: Geïntegreerd in slimme thermostaten en HVAC-systemen.
Door hun veelzijdigheid en betrouwbaarheid blijven warmtedetectors essentieel in zowel dagelijkse toepassingen als gespecialiseerde velden.
