7 ประเภทของอุปกรณ์วัดการไหลของของเหลว วิธีการทำงานและการใช้งานในงานด้านวิศวกรรมความร้อนเพื่อประสิทธิภาพและความแม่นยำที่สูงสุด

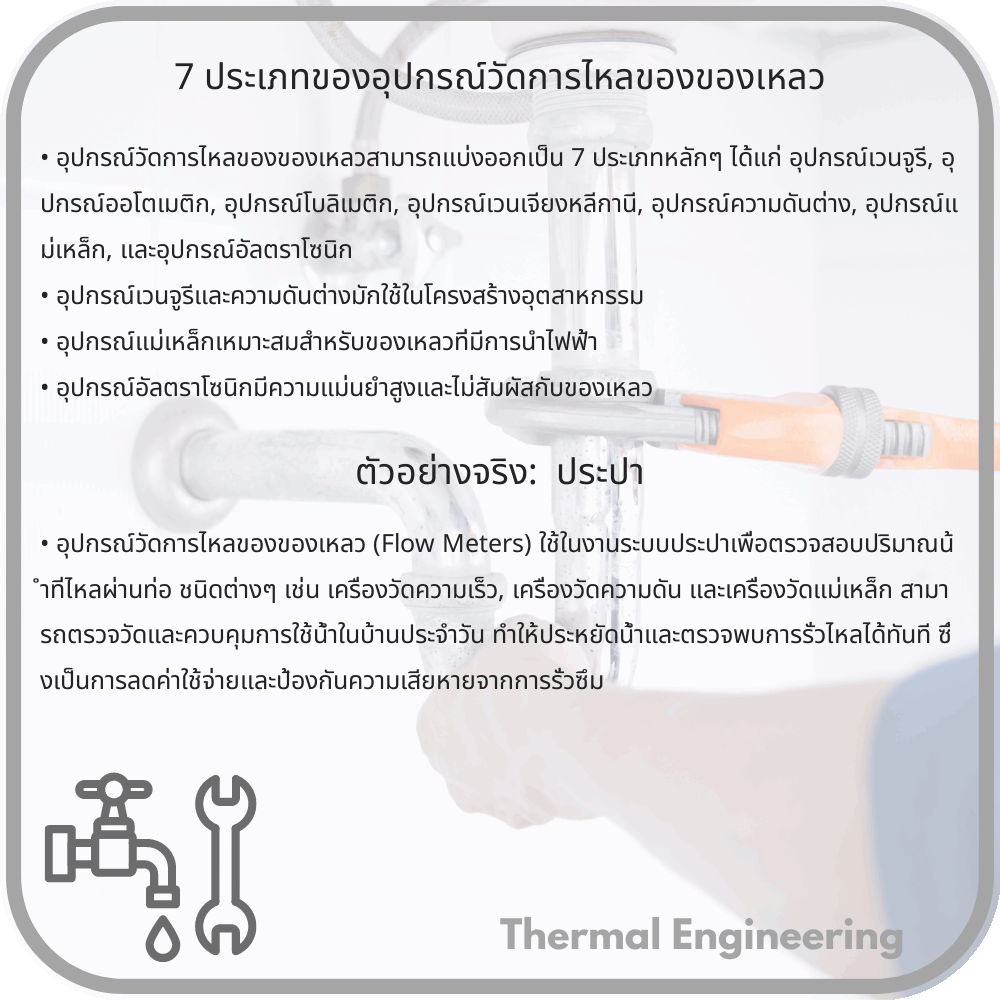

7 ประเภทของอุปกรณ์วัดการไหลของของเหลว
ในสาขาวิชาวิศวกรรมความร้อน (Thermal Engineering) การวัดการไหลของของเหลวเป็นสิ่งสำคัญอย่างยิ่งเพื่อการควบคุมและวิเคราะห์กระบวนการต่าง ๆ มีอุปกรณ์หลายประเภทที่ใช้ในการวัดการไหลของของเหลว แต่ละประเภทมีวิธีการทำงานและการนำมาใช้งานที่แตกต่างกัน บทความนี้จะแนะนำ 7 ประเภทของอุปกรณ์วัดการไหลของของเหลวที่นักเรียนและวิศวกรควรรู้จัก
- เครื่องวัดการไหลแบบดัง (Orifice Meters)
- เครื่องวัดการไหลแบบเวนทูรี (Venturi Meters)
- เครื่องวัดการไหลแบบคอริโอลิส (Coriolis Flow Meters)
- เครื่องวัดการไหลแบบเทอร์ไบน์ (Turbine Flow Meters)
- เครื่องวัดการไหลแบบแม่เหล็ก (Magnetic Flow Meters)
- เครื่องวัดการไหลแบบอุลตร้าโซนิก (Ultrasonic Flow Meters)
- เครื่องวัดการไหลแบบแอร์โลน (Anemometer)
เครื่องวัดการไหลแบบดังทำงานโดยการวัดความแตกต่างของแรงดันก่อนและหลังผ่านแผ่นดัง (Orifice Plate) การรั่วของของเหลวที่ผ่านแผ่นดังทำให้เกิดความแตกต่างของแรงดันซึ่งนำไปสู่การคำนวณอัตราการไหล
เครื่องวัดนี้ใช้หลักการเวนทูรี โดยการใช้อุปกรณ์รูปทรงเว้นทูรีที่มีคอคอด เมื่อของเหลวไหลผ่านคอคอดนี้จะเกิดความแตกต่างของแรงดันซึ่งสัมพันธ์กับอัตราการไหล
เครื่องวัดการไหลแบบคอริโอลิสทำงานบนหลักการของแรงคอริโอลิส เมื่อของเหลวไหลผ่านท่อที่มีการสั่นสะเทือน การเปลี่ยนแปลงในความถี่ของการสั่นสะเทือนนี้สามารถใช้ในการคำนวณอัตราการไหลได้อย่างแม่นยำ
เครื่องวัดการไหลแบบเทอร์ไบน์ทำงานโดยการใช้ใบพัดเทอร์ไบน์ที่หมุนตามการไหลของของเหลว ความเร็วของใบพัดนี้จะแปรผันตามอัตราการไหลซึ่งสามารถตรวจวัดได้
เครื่องวัดนี้ใช้หลักการแม่เหล็กไฟฟ้าในการวัดการไหลของของเหลวที่มีความเป็นอิเล็กโทรไลต์ การเคลื่อนไหวของของเหลวผ่านสนามแม่เหล็กจะสร้างแรงดันไฟฟ้าที่สามารถตรวจวัดได้
เครื่องวัดการไหลแบบอุลตร้าโซนิกทำงานโดยการส่งและรับเสียงอุลตร้าโซนิกผ่านของเหลว ความเร็วของเสียงที่เดินทางผ่านของเหลวสามารถบอกถึงอัตราการไหล
แม้ว่าอุปกรณ์นี้มักจะใช้ในการวัดการไหลของอากาศ แต่ก็สามารถปรับมาใช้กับของเหลวได้ โดยมันวัดความเร็วของการไหลผ่านการวัดแรงลมที่กระทำต่ออุปกรณ์
การเข้าใจวิธีการทำงานและการใช้งานที่เหมาะสมของอุปกรณ์วัดการไหลประเภทต่าง ๆ นี้ นับเป็นความรู้พื้นฐานที่สำคัญในการควบคุมและปรับปรุงกระบวนการต่าง ๆ ในอุตสาหกรรมวิศวกรรมความร้อน
